Замена защиты от перегрева, датчика пламени термостата и датчика температуры охлаждающей жидкости

Подготовка

Передвиньте обогреватель в положение для техобслуживания согласно Переведите обогреватель в положение для техобслуживания.

Снятие компонентов

Подсказка: Данный метод также может быть применен для разделения кабелей при измерении.

Примечание: Если датчик температуры охлаждающей жидкости двигателя снимается, должны быть установлены зажимы для шланга на обеих трубках охлаждающей жидкости на теплообменнике.

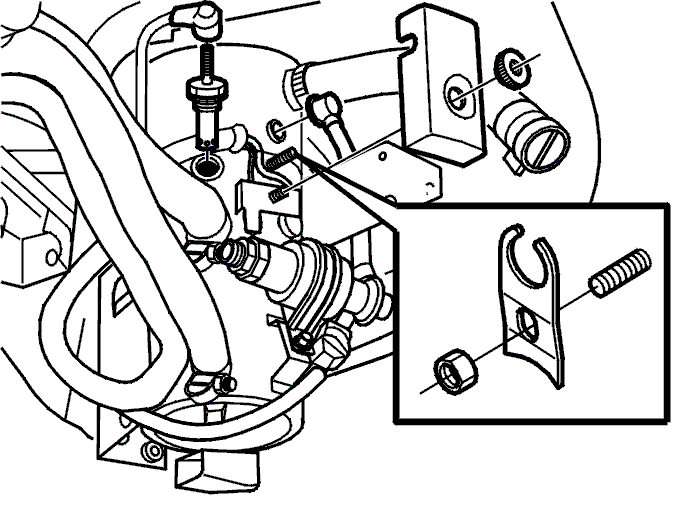

Термостат защиты от перегрева и датчик температуры охлаждающей жидкости:

Снимите:

• быстросъемный соединитель топливопровода, датчик температуры охлаждающей жидкости и крышку термостата защиты от перегрева.
• датчик температуры охлаждающей жидкости двигателя и держатель термостата защиты от перегрева.

Обрежьте кабели к датчику температуры охлаждающей жидкости двигателя или же к термостату защиты от перегрева приблизительно в 2 см от него и зачистите кабели на 4-5 мм.Датчик пламени:

Снимите:

• кожух вентилятора.

Снимите датчик пламени.Обрежьте кабели к датчику пламени приблизительно в 2- см от него и зачистите их на 4-5 мм.

Установка компонентов

Срастите проводку согласно Сращивание приводов с использованием влагостойкого стыкового с оединителя, Раздел 3 (37) Ремонт проводки и замена кабельных выводов 850, 900.Установите заново компоненты.Установите заново обогреватель согласно Переведите обогреватель в положение для техобслуживания.Убедитесь, что во время ремонта не регистрируется никаких кодов неисправности.
