Переведите обогреватель в положение для техобслуживания

Подготовка

Расположение компонентов, см. ru-RU0900c8af8068962c#KC02049195.

Внимание: Для следующих операций должны использоваться защитные перчатки и защитные очки из-за опасности разливания топлива.

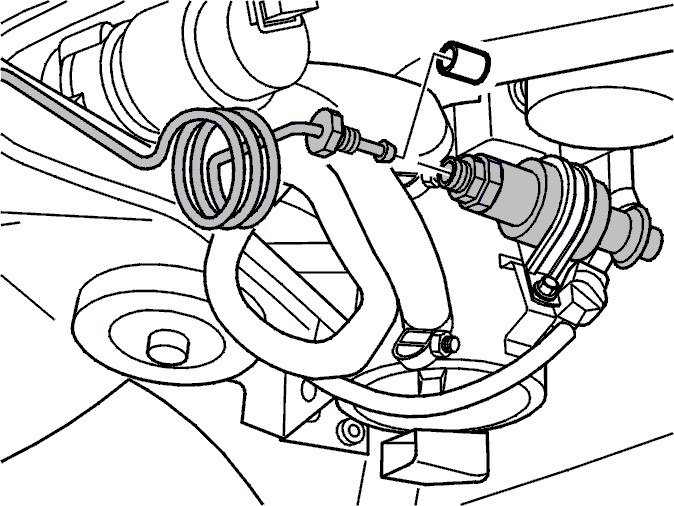

Снимите нижний воздухоотражатель.Отсоедините топливопровод (гаечный ключ 11 мм) от топливного насоса (упор - гаечный ключ 14 мм) и установите резиновую заглушку номер 1346125.

Ослабьте подрамник

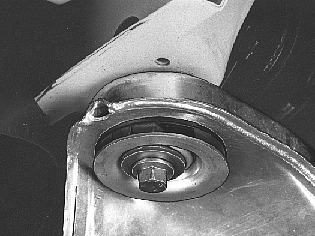

Ослабьте левый передний винт подрамника, рама отпадет.Отсоедините топливопровод от пластмассовых зажимов на передней кромке рамы, чтобы получить доступ к винтам на дополнительном обогревателе.

Обогреватель

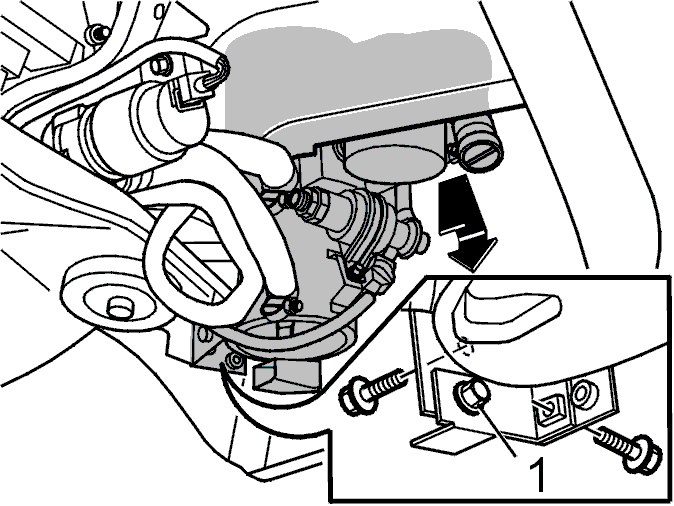

Слегка ослабьте винт (1).Снимите винт, держащий обогреватель на кронштейне, и винт, держащий обогреватель на подрамнике.Поднимите обогреватель вверх/наружу, чтобы освободить его из кронштейна наверху. (Верх обогревателя зацеплен на кронштейне.)Сдвиньте обогреватель вниз/вперед и оставьте его висеть на шлангах охлаждающей жидкости двигателя.

Примечание: На более ранних моделях в креплении обогревателя могут быть различия.

Вакуумный резервуар

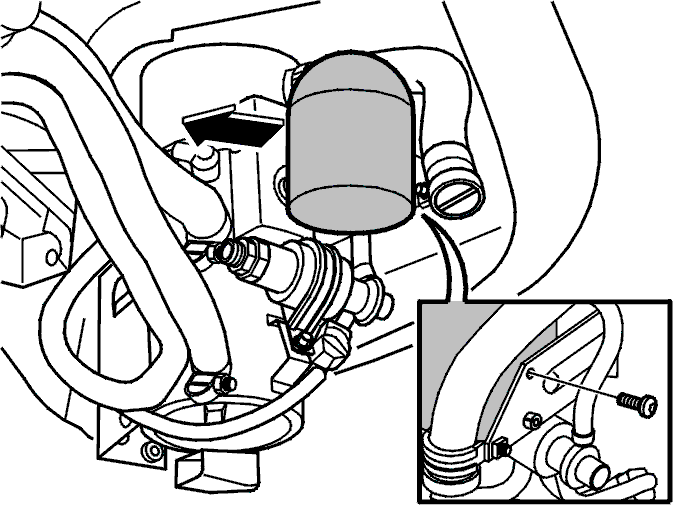

Снимите вакуумный резервуар.Отсоедините шланг на вакуумный резервуар.

Примечание: Запишите то, как проложен шланг. Он должен быть проложен таким же образом при установке заново.

Обогреватель

Установите компоненты заново в обратном порядке.Прикрутите топливопровод на топливный насос (гаечный ключ 11 мм) (упор - гаечный ключ 14 мм). Затяните до 14 Н·м.Установите удерживающие винты обогревателя. Затяните до 25 Н·м.

Крепление подрамника

Установите новый винт с шайбами. Смажьте резьбу винта. Затяните до 105 Н·м с последующей дозатяжкой на угол 120°.Закрепите топливопровод в пластмассовые зажимы на передней кромке рамы.

Завершение

Проверьте работу обогревателя запусканием.Проверьте функционирование обогревателя согласно Дорожное испытание дополнительного обогревателя/стояночного об огревателя.Проверьте на наличие утечек.Установите нижний воздухоотражатель.При необходимости, долейте охлаждающую жидкость.Убедитесь, что во время ремонта не были зарегистрированы коды неисправности.
