Замена всей фары

Демонтаж

• Отключите отрицательный провод от аккумулятора.
• Снимите крышку и разъем в соответствии с Замена лампы фары.

Примечание: При работе с левой фарой:

Поднимите аккумулятор для обеспечения лучшего доступа.

Примечание: При работе с правой фарой

Снимите вентиляционную трубку блока модулей управления. Поднимите вверх и снимите трубку для заливки жидкости омывателя. Отсоедините диагностический блок и сместите его в сторону.

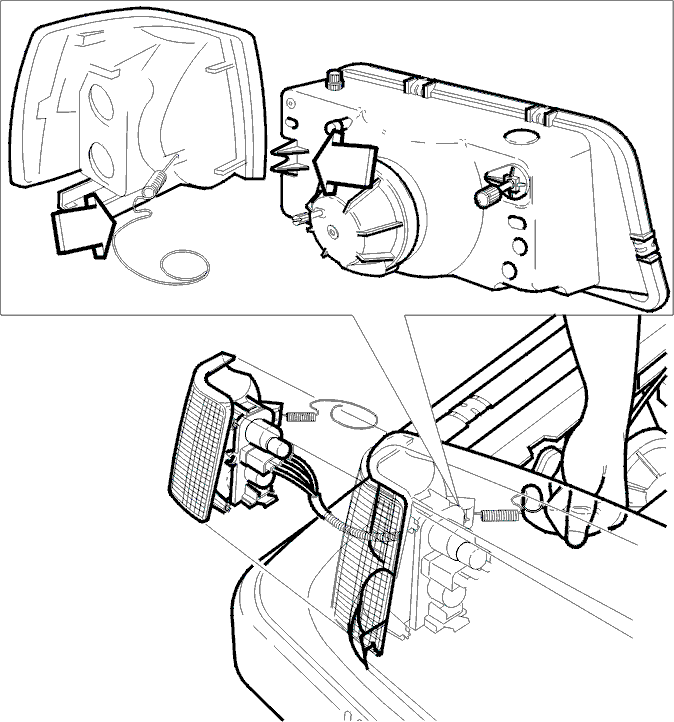

• Отсоедините боковой блок фонарей. Повесьте его на проводах.
• Проявляйте осторожность, чтобы не повредить краску бампера.

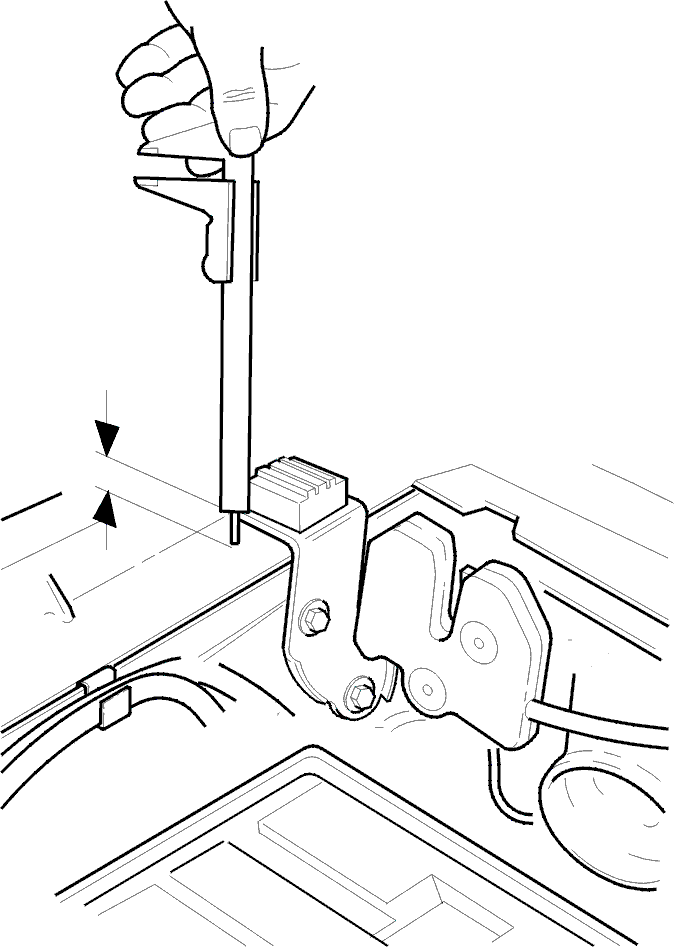

• С помощью измерительной ленты измерьте положение замка крышки капота в вертикальном направлении (смотрите рисунок).

В замке капота имеются прорези, которые используются для регулировки вертикального положения крышки капота на резиновом фиксаторе.

• Отвинтите два винта крепления крюка крышки капота и отложите их в сторону, чтобы получить доступ к двум внешним винтам крепления корпуса фары.

Сборка

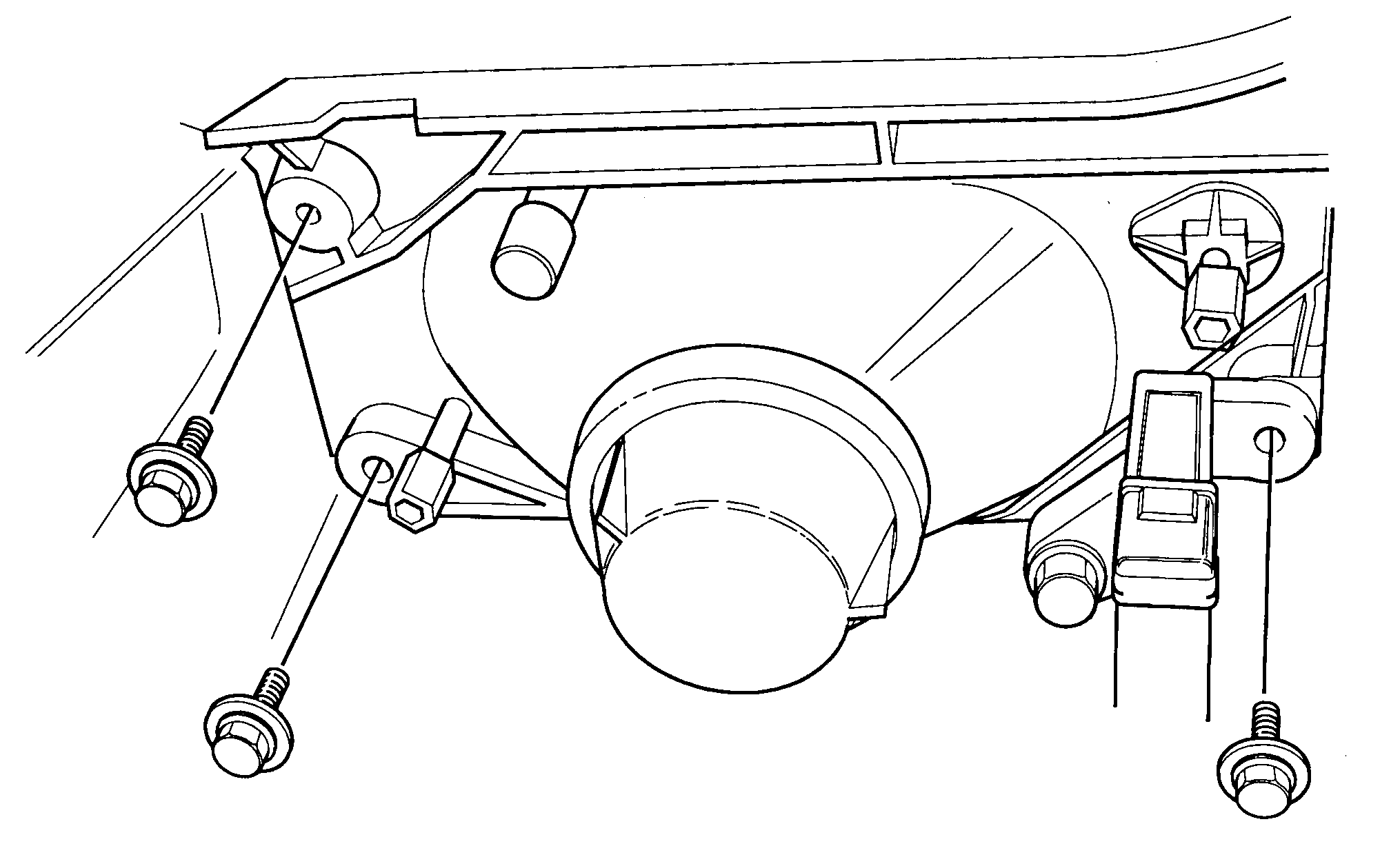

• Отвинтите три винта крепления корпуса фары и вытащите корпус.
• Выполните сборку в обратной последовательности: Отрегулируйте замок крышки капота для получения высоты, измеренной при демонтаже. Момент затяжки корпуса фары: 10 Нм Замок крышки капота: 25 Нм.
• Подключите аккумулятор.
• Закройте крышку капота и проверьте ее прилегание.
• Если в автомобиле имеется противоугонная сигнализация, то проверьте ее работу.

Отрегулируйте фары в соответствии с Регулировка фары.

Замена фары с двумя лампами

Аналогично операции Демонтаж, за исключением того, что разъем с проводами отсоединяется от нижней части корпуса фары.
