Замена лампы фары (1992, 1993)

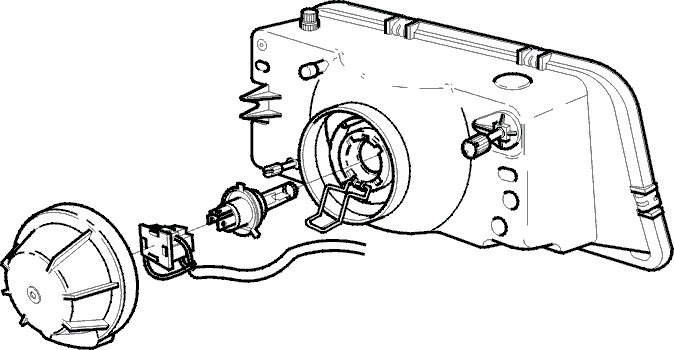

Замена лампы в фаре с одной лампой

Заменяйте лампы фар со стороны моторного отсека.

Примечание: Никогда не трогайте стекло новой лампы пальцами. При нагреве масло и жир испаряться с отложением слоя на отражателе, который будет испорчен.

• Поверните крышку против часовой стрелки и снимите ее.
• Отсоедините разъем.
• Откройте пружинные зажимы.
• Вытащите лампу.
• Замените лампу.

• Выполните сборку в обратной последовательности.

• Проверьте лампу, чтобы убедиться, что она горит.

Замена лампы в фаре с двумя лампами

Заменяйте лампы фар со стороны моторного отсека.

• Зажигание выключено, освещение погашено.

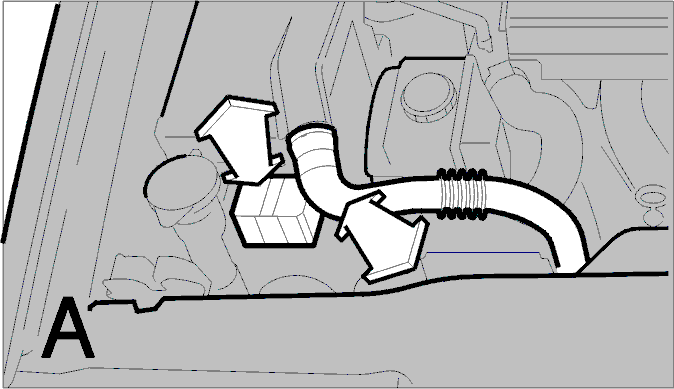

Замена лампы с правой стороны выполняется проще, если снять переднюю вентиляционную трубку блока модулей управления, отсоедините диагностический блок и сдвинуть его в сторону (смотрите Рис. A).

• Поверните крышку против часовой стрелки и снимите крышку с заменяемой лампы.

Вынимание лампы ближнего света (наружная лампа):

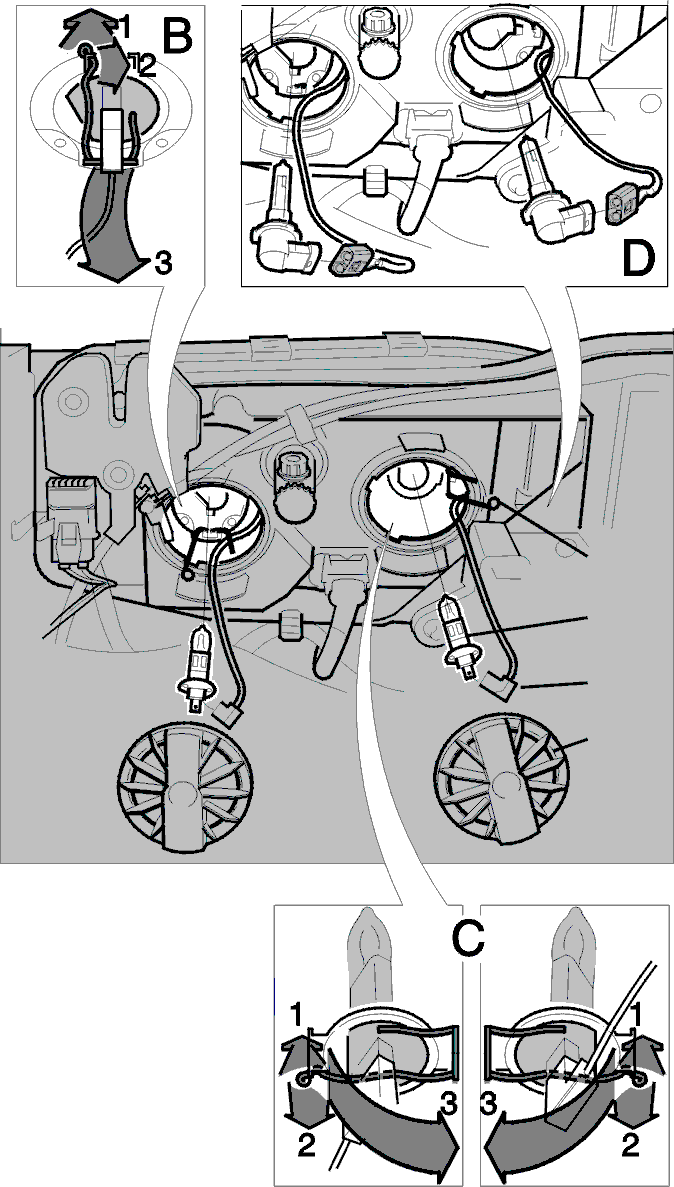

• Вдавите пружинные зажимы, сдвиньте их в сторону и сложите вниз (смотрите Рис. B). Относится к левой и правой стороне.

США/Канада:

• Поверните лампу и разъем (единый блок) на 1/4 оборота против часовой стрелки и вытащите (смотрите рис. D).

Вынимание лампы дальнего света (внутренняя лампа):

• Вдавите пружинные зажимы, сдвиньте их в сторону и сложите вниз (смотрите Рис. C). Всегда складывайте пружинные зажимы по направлению к радиатору.

США/Канада:

• Поверните лампу и разъем (единый блок) на 1/4 оборота против часовой стрелки и вытащите (смотрите Рис. D).
• Вытащите лампу целиком, затем вытащите освободившийся разъем.
• Замените лампу.

Примечание: NOTE Никогда не трогайте стекло новой лампы пальцами. При нагреве масло и жир испаряться с отложением слоя на отражателе, который будет испорчен.

• Соедините разъемы, при этом убедитесь, что плоские штырьки не выходят из гнезда, так как это приведет к плохому контакту и расплавлению изоляции.
• Вставьте лампу на место. Нажмите на лампу по направлению к отражателю и прикрепите ее пружинным зажимом. Убедитесь, что лампа правильно расположена.
• Оденьте крышку. Она поворачивается только в одну стороны, надпись TOP должна быть расположена сверху.

• При работе с правой стороны установите на место вентиляционную трубку и диагностический блок (смотрите Рис. A).

• Проверьте лампу, чтобы убедиться, что она горит.
