Замена усилителя тормоза, автомобили с левосторонним управлением

Подготовка

• Убедитесь в том, что:
• Зажигание выключено.
• Отсоедините кабель от отрицательной клеммы аккумулятора.
• Для удаления вакуума из усилителя тормоза несколько раз нажмите на педаль тормоза.

Снятие

• Снимите кронштейн с гидравлическим блоком, как описано в NE1-NE8 Далее следуйте приведенным ниже инструкциям.Замена гидравлического блока
• Снимите главный тормозной цилиндр, как описано в LJ1-LJ3. После этого продолжайте как указано ниже.Замена главного тормозного цилиндра

• Снимите с цилиндра обратный клапан и вакуумный шланг.
• Снимите разъем с датчика педали.
• Для облегчения доступа к обслуживаемому узлу снимите вентиляционный шланг и отсоедините вывод над усилителем тормоза.

• Снимите звукоизоляцию под рулевым колесом.

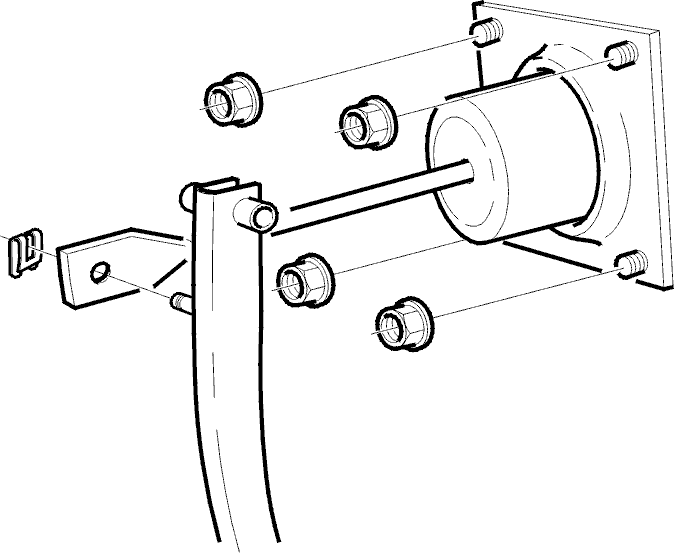

• Снимите четыре крепежных болта усилителя тормоза, расположенных с внутренней стороны перегородки моторного отсека.
• Снимите стопорную пружину, удерживающую педаль тормоза в опорном кронштейне.

Примечание: Проверьте номер шасси автомобиля

• США/Канада, 4 двери, до номера шасси 60654
• США/Канада, 5 дверей, до номера шасси 258
• Европа, 4 двери, до номера шасси 76400
• Европа, 5 дверей, до номера шасси 2800

В автомобилях с номерами шасси меньше тех, которые указаны выше, при отсоединении усилителя тормоза от главного тормозного цилиндра седло толкателя главного тормозного цилиндра, а также конец толкателя могут выйти из цилиндра. Вы не должны заменять седло в главном цилиндре. В случае выхода седла из цилиндра следует установить новый вакуумный усилитель и главный цилиндр.

• Снимите усилитель тормоза. Не забудьте об уплотнительном кольце, расположенном между усилителем тормоза и перегородкой моторного отсека.

Установка

• Установите уплотнительное кольцо на усилитель тормоза.
• Установите усилитель тормоза.

• Присоедините опорный кронштейн к педали тормоза и установите стопорную пружину.
• Ввинтите 4 крепежных болта и затяните их с усилием 25 Нм.

• Установите главный тормозной цилиндр.
• Установите кронштейн с гидравлическим блоком, как описано в Замена гидравлического блока. После этого продолжите, как указано ниже.

Завершение операции

• Подключите кабель к отрицательной клемме аккумулятора.
• Убедитесь, что тормозная система полностью заполнена тормозной жидкостью и прокачена, как указано в Прокачивание тормозов.
