Замена главного тормозного цилиндра

Снятие

• Выключите зажигание.
• Снимите кабель с отрицательной клеммы аккумулятора.

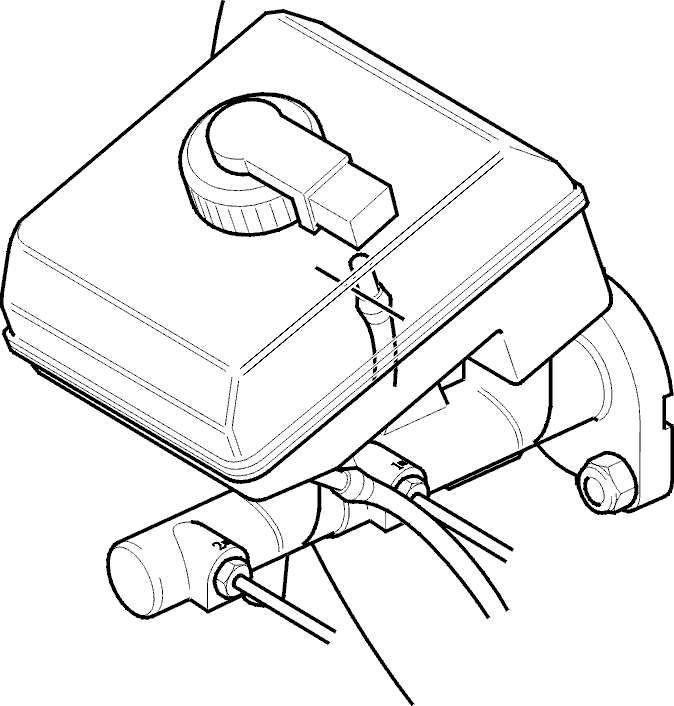

• Снимите разъем с датчика уровня тормозной жидкости.
• Для предотвращения разбрызгивания тормозной жидкости на окрашенные поверхности подложите под главный тормозной цилиндр ветошь.
• Очистите от загрязнений соединительные штуцера присоединяемых к цилиндру трубок и прилегающую к ним поверхность.

• Снимите тормозную трубку и гайки главного тормозного цилиндра.

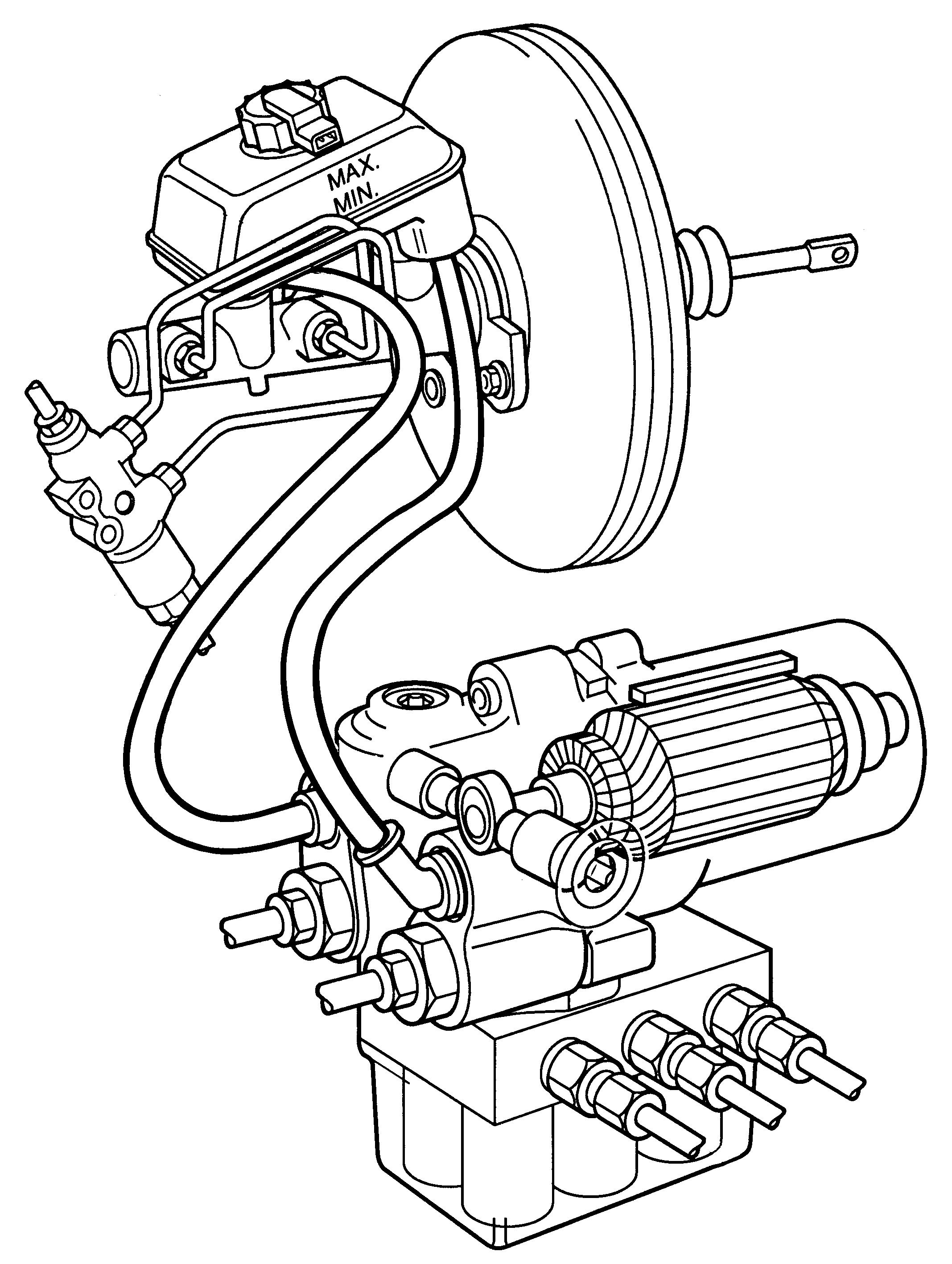

• Снимите два шланга бачка тормозной жидкости. Если автомобиль оснащен гидравлическим сцеплением, то необходимо снять три шланга.

• Поднимите шланги для предотвращения вытекания из них тормозной жидкости и попадания в них грязи.
• Для предотвращения разлива жидкости закройте пробкой отверстие бачка тормозной жидкости.

Примечание: В случае повреждения главного тормозного цилиндра, он должен заменяться в комплекте с бачком тормозной жидкости. Ни при каких обстоятельствах не открывайте главный тормозной цилиндр. Для повторной сборки цилиндра необходимо специальное оборудование и приспособления.

Снимите главный цилиндр вместе с бачком тормозной жидкости.

Примечание: Проверьте номер шасси автомобиля

• США/Канада, 4 двери до номера шасси 60654
• США/Канада, 5 дверей до номера шасси 258
• Европа, 4 двери до номера шасси 76400

В автомобилях с номерами шасси меньше тех, которые указаны выше, при отсоединении усилителя тормоза от главного тормозного цилиндра седло толкателя главного тормозного цилиндра, а также конец толкателя могут выйти из цилиндра. Вы не должны заменять седло в главном цилиндре. В случае выхода седла из цилиндра следует установить новый вакуумный усилитель и главный тормозной цилиндр.

Установка

Установите:

• главный тормозной цилиндр в сборе с бачком тормозной жидкости и затяните гайки крепления.
• тормозную трубку, но не затягивайте ее крепление.

Примечание: Не используйте мыльный раствор для смазки шлангов. Применяйте для этой цели тормозную жидкость или глицерин.

• Установите:
• шланги на бачок тормозной жидкости.
• разъем на датчик уровня тормозной жидкости.
• кабель на отрицательную клемму аккумулятора.

• Полностью заполните бачок для тормозной жидкости.
• При появлении подозрений на утечку тормозной жидкости затяните штуцера трубки с усилием 14 Нм.

• Прокачивание тормозной системы проводится в соответствии с Прокачивание тормозов. После этого продолжите в соответствии в приведенными ниже инструкциями.
• На моделях автомобилей с ручным переключением передач прокачайте линию сцепления.

Испытание тормозной системы под давлением

После прокачивания тормозной системы должна быть проведена ее проверка под давлением.

• Сильно нажмите на педаль тормоза, как при внезапном торможении, так, чтобы колеса были почти полностью заблокированы в течение 30 секунд.
• Проверьте есть ли утечка тормозной жидкости из главного цилиндра.
