Применимость

Модель Двигатель Год
850 1992–1995

Примечание: Гидравлический блок должен заменяться целиком. Гидравлический блок не должен открываться ни при каких обстоятельствах. Для повторной сборки блока требуется специальное оборудование и приспособления.

Гидравлический блок, редукционный клапан и блок управления расположены на одном кронштейне в моторном отсеке. При необходимости замены гидравлического блока сначала должен быть снят весь кронштейн и только после этого гидравлический блок может быть снят со своего держателя.

Подготовка

  • Выключите зажигание.
  • Снимите кабель с отрицательной клеммы аккумулятора.

Снятие кронштейна

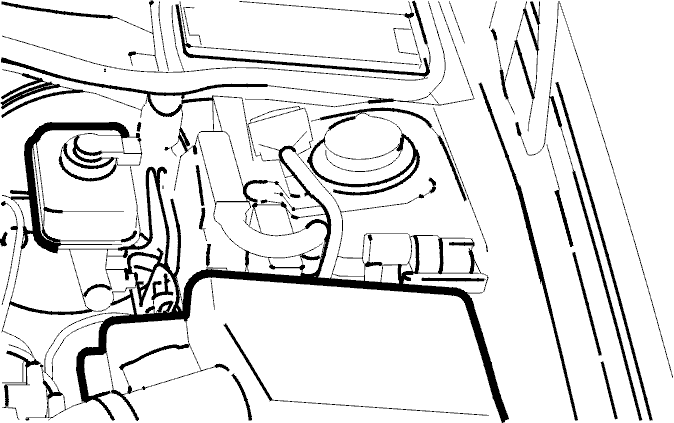

A5900001

  • Слейте из системы тормозную жидкость.
  • Очистите от загрязнений соединительные штуцера тормозного шланга и трубки на гидравлическом блоке и главном тормозном цилиндре.
  • Положите под гидравлический блок ветошь - для защиты окрашенных поверхностей в случае пролива тормозной жидкости.
  • Снимите корпус воздушного фильтра в сборе.

На моделях с турбонагнетателем::

  • Снимите впускную трубу между корпусом фильтра и блоком турбонагнетателя.
  • Снимите с главного тормозного цилиндра две трубки, отходящие к редукционному клапану.
  • Снимите с боковой части гидравлического блока три тормозные трубки (автомобили, оборудованные системой TRACS, имеет четвертую тормозную трубку, отходящую от редукционного клапана к гидравлическому блоку). Немедленно закройте входные отверстия тормозных трубок и соединительных штуцеров - для предотвращения попадания грязи в тормозную систему.

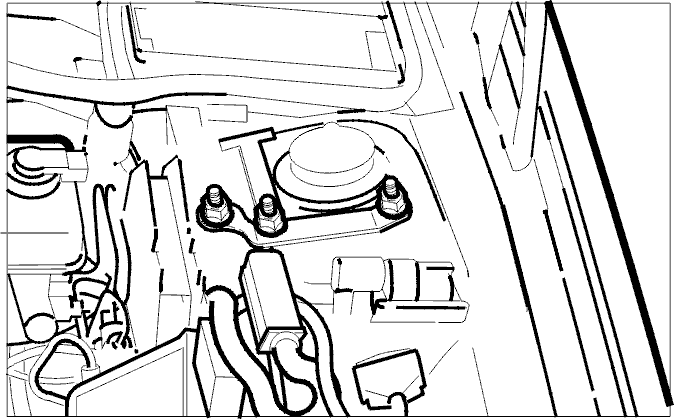

A5900042

  • Снимите 15-штырьковый разъем, находящийся между гидравлическим блоком и выводами двигателя (сверху головки амортизатора).
  • Отвинтите два болта крепления разъема к стойке.
  • Во избежание недоразумений, скрутите выводы этого разъема вместе с выводами 55-штырькового разъема блока управления.
  • Снимите со стойки комбинированное реле.
  • Снимите 4-штырьковый разъем, соединяющий гидравлический блок и комбинированное реле.
  • Подвесьте комбинированное реле сверху для предотвращения попадания на него тормозной жидкости.

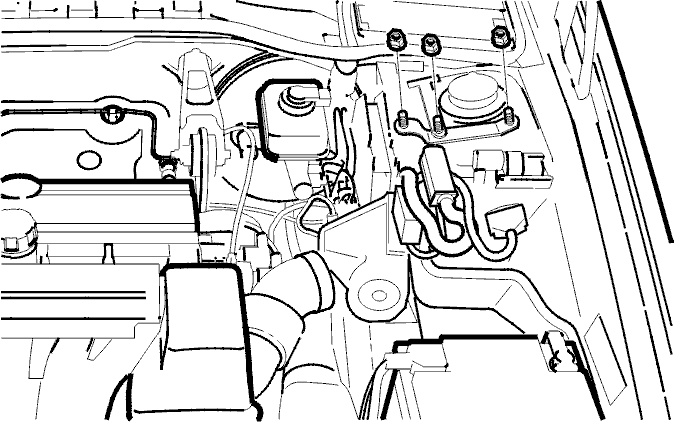

A5900002

  • Снимите гайку крепления гидравлического блока к кронштейну, расположенному рядом с головкой амортизатора.
  • Отвинтите две гайки головки амортизатора и приподнимите его на достаточную высоту, обеспечивающую возможность снятия кронштейна гидравлического блока.
  • Снимите два тормозных шланга, идущие к бачку для тормозной жидкости. Доступ к одному из шлангов затруднен, поэтому его проще снимать, приподнимая кронштейн вверх.
  • Осторожно вытащите кронштейн из моторного отсека - вместе с подвешенными гидравлическим блоком, редукционным клапаном и блоком управления.

Снятие гидравлического блока

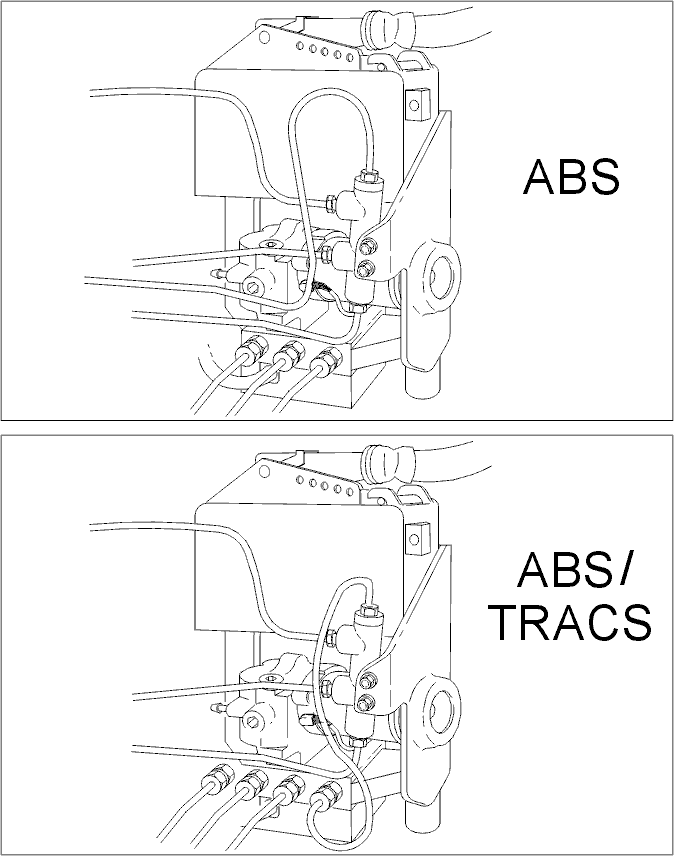

A5900061

  • Отрежьте обвязочную ленту и вытащите из кронштейна свернутый в спираль вывод.
  • Снимите две тормозные трубки, идущие к редукционному клапану.
  • Вывинтите четыре крепежных болта гидравлического блока.
  • Снимите гидравлический блок.

Примечание: Гидравлический блок должен заменяться полностью. Ни при каких обстоятельствах не открывайте гидравлический блок. Для повторной сборки блока требуется специальное оборудование и приспособления.

Установка гидравлического блока

A5900061

  • Установите новый гидравлический блок на кронштейн и затяните четыре крепежных болта.
  • Подсоедините к соответствующим соединительным штуцерам две тормозные трубки редукционного клапана.
  • Затяните с моментом затяжки 14 Нм.
  • С помощью изоляционной ленты закрепите в кронштейне свернутый в спираль вывод.

Установка кронштейна

  • Тщательно установите кронштейн в автомобиль.
  • Установите два тормозных шланга от бачка для тормозной жидкости.

Примечание: Для смазки тормозных шлангов может использоваться только глицерин.

  • Приподнимите головку амортизатора над гайкой кронштейна гидравлического блока.
  • Затяните две гайки головки амортизатора.
  • Установите и затяните гайку, находящуюся сверху кронштейна гидравлического блока.

A5900042

  • Установите комбинированное реле и закрепите его на кронштейне.
  • Установите разъем выводов двигателя и закрепите его двумя болтами на головке амортизатора.
  • Установите в соответствующие соединительные штуцера, расположенные сбоку гидравлического блока, три тормозные трубки (четыре трубки - на автомобилях, оснащенных системой TRACS).
  • Установите две тормозные трубки на главный тормозной цилиндр.
  • Затяните с усилием 14 Нм.

A5900001

  • Установите разъем блока управления.
  • Установите корпус воздушного фильтра.

Модели с турбонагнетателем:Установите впускную трубу между корпусом воздушного фильтра и турбонагнетателем.

Завершение процедуры

  • Подключите кабель к отрицательной клемме аккумулятора.
  • Прокачайте тормозную систему согласно Прокачивание тормозов. После этого продолжите как указано ниже.
  • Смойте теплой водой с автомобильным шампунем любые следы пролитой тормозной жидкости.

Проверка работоспособности

A4300077

  • Считайте все зарегистрированные в блоке управления коды DTC и удалите их из памяти устройства.
  • Выйдите из режима диагностирования, включив для этого зажигание.
  • Выполните на автомобиле пробную поездку и убедитесь в том, что предупреждающий индикатор системы ABS выключается.
  • Считайте коды DTC и проверьте появление DTC 1-1-1.
  • Выключив зажигание, выйдите из режима диагностирования.
