Применимость
| Модель | Двигатель | Год |
|---|---|---|
| 850 | — | 1997 |
| S70 | — | 1999, 2000 |
| V70 (-00) | — | 1997–2000 |
| V70 XC (-00) | — | 1998–2000 |
Специальные инструменты
- 🔧 SPECIALNYCKEL (JUSTERMUTTRAR-DIFF.LAGER) 1035
- 🔧 DORN (TÄTNING HÖGER DRIVAXEL FRAM) 800 AWD
- 🔧 DORN (TÄTNING JUSTERMUTTERN/VINKELVÄXEL) 800 AWD
Примечание: Чтобы снять приводной вал, смотрите раздел о снятии конической передачи, Коническая передача, замена.
Замена уплотнительного кольца переднего правого приводного вала
Снятие уплотнительного кольца

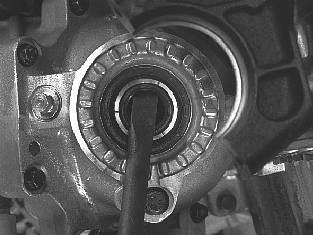

Снимите уплотнительное кольцо с вала ведомой шестерни при помощи рычага
Используйте отвертку или монтировку.
Установка нового уплотнительного кольца

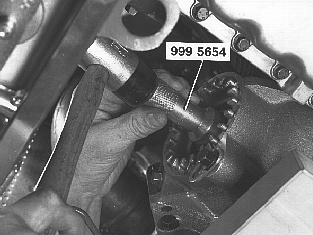

Установите новое уплотнительное кольцо приводного вала
Смажьте уплотнение смазкой для подшипников колес, номер 1161241-3.Используйте оправку 🔧 DORN (TÄTNING HÖGER DRIVAXEL FRAM) 800 AWD. Вбейте кольцо до упора.Если вы также заменяете уплотнение вала ведомой шестерни, переходите к Замена уплотнительного кольца вала ведомой шестерни.
Примечание: Чтобы установить приводной вал, см. Коническая передача, замена.
Замена уплотнительного кольца вала ведомой шестерни
Отметка положения регулировочной гайки

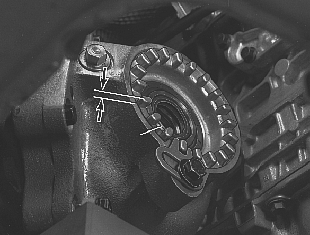

Отметьте положение регулировочной гайки по отношению к корпусу. Используйте кернер для отметки положения
Измерьте высоту между гайкой и корпусом. Запишите значение измерения
Выверните винт и шплинт.
Снятие регулировочной гайки
Снимите регулировочную гайку
Используйте гаечный ключ 🔧 SPECIALNYCKEL (JUSTERMUTTRAR-DIFF.LAGER) 1035.
Снятие уплотнительного кольца

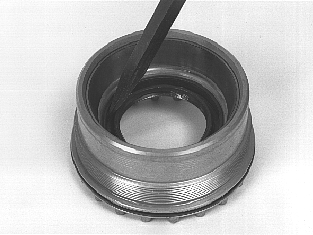

Выбейте уплотнительное кольцо
Используйте отвертку.
Установка уплотнительного кольца

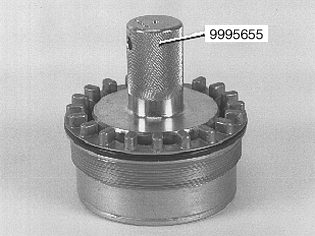

Установите уплотнительное кольцо регулировочной гайки
Смажьте кромку уплотнительного кольца смазкой для подшипников колес, номер 1161241-3.Используйте оправку 🔧 DORN (TÄTNING JUSTERMUTTERN/VINKELVÄXEL) 800 AWD. Вбейте уплотнение до тех пор, пока оправка не коснется гайки.Установите новое уплотнительное кольцо на гайку. Смажьте уплотнительное кольцо и резьбу смазкой для подшипников колес, как указано выше.
Установка регулировочной гайки
Установите регулировочную гайку
Используйте гаечный ключ 🔧 SPECIALNYCKEL (JUSTERMUTTRAR-DIFF.LAGER) 1035 Поверните карданный вал когда гайка затянута до своего ранее измеренного положения.
Проверка разметки
Убедитесь, что метки совпадают точно. Проверьте высоту. См.
Установите шплинт. Затяните винт. Затяните до 50 Н·м*
*Проверка уровня масла в конической передаче
Проверьте уровень масла в конической передаче. См. Замена уплотнения ведущей шестерни конической передачи.
Примечание: Чтобы установить приводной вал, см. Коническая передача, замена.
