Замена уплотнения ведущей шестерни угловой передачи (B5204T5, B5234T7, B5244T3)

Снятие катализатора

Снимите катализатор, см. Замена каталитического преобразователя тройного действия (TWC).

Примечание: Задняя труба должна поддерживаться спереди.

Для поддержки трубы можно использовать натяжную ленту 🔧 SPÄNNBAND.

Маркировка карданного вала и фланца

Отметьте универсальный шарнир карданного вала по отношению к фланцу угловой передачи
Выверните винты из карданного вала.Используйте упор 🔧 MOTHÅLL (SKRUVFÖRBAND/KARDANAXEL) V70 AWD.

Снятие карданного вала

Ослабьте опору центрального подшипника от карданного вала и кузова.Переверните опору вверх дном. Обоприте карданный вал на опору.Прижмите гайки вала друг к другу. Отодвиньте вал в сторону и привяжите его.

Снятие гаек фланца угловой передачи

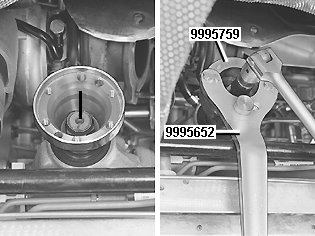

Отметьте положение фланца и гайки по отношению к концу вала-шестерни
Снимите гайку.Используйте упор 🔧 MOTHÅLL (MEDBRINGARE/VINKEL-/SLUTVÄXEL)1065,1165 с адаптером 🔧 ADAPTER MEDBRINGARE AWD.

Снятие фланца

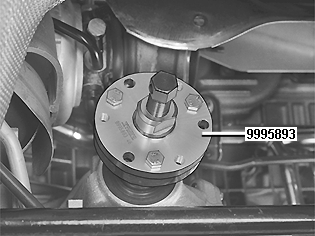

Снимите фланец. Используйте съемник 🔧 AVDRAGARE (MEDBRINGARE-BAKHJULSNAV) B-VERSION.Проверьте поверхность уплотнение на фланце.Если ведущий диск поврежден, замените его.

Снятие уплотнения

Снимите уплотнение.Используйте съемник 🔧 UTDRAGARE (TÄTNINGAR).

Примечание: Убедитесь, что не осталось остатков уплотнения.

Установка уплотнения

Установите уплотнение.Смажьте кромку уплотнительного кольца. Используйте смазку подшипника колеса, номер 1161241-3. Установите уплотнение на оправку 🔧 DORN (TÄTNING PINJONG/VINKEL-/SLUTVÄXEL)800 AWD против стороны инструмента, помеченной 1155.Запрессуйте уплотнение.Используйте инструмент для запрессовки 🔧 PRESSVERKTYG, MEDBRINGARE (24 MM).

Установка фланца на шестерню

Установите фланец согласно отметкам, см. Снятие гаек фланца угловой передачи.При необходимости используйте инструмент 🔧 PRESSVERKTYG, MEDBRINGARE (24 MM).

Установка новой гайки для фланца
Установите новую смазанную гайку.

Примечание: Осевого люфта не должно быть.

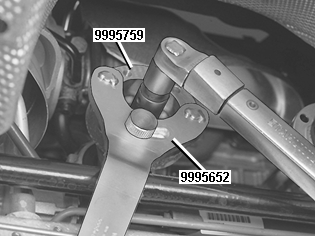

Затяните до 180-200 Нм. Используйте упор 🔧 MOTHÅLL (MEDBRINGARE/VINKEL-/SLUTVÄXEL)1065,1165 с адаптером 🔧 ADAPTER MEDBRINGARE AWD.

Примечание: Не превышайте момент затяжки 200 Нм. Усилия на подшипнике ведущей шестерни могут стать слишком большими, вызвав поломку подшипника.

Установка карданного вала

Убедитесь в чистоте сопрягаемых поверхностей шарнира CV карданного вала и фланца.Выровняйте шарнир CV карданного вала по отношению к фланцу.Установите винты не затягивая в опору центрального подшипника и карданного вала.

Установите карданный вал, руководствуясь сделанной ранее маркировкой.

Затягивание шарнира CV карданного вала
Используйте новые винты.Сначала затяните винты по диагонали. Затяните до 8 Нм. Затем затяните до 30 Нм.Используйте упор 🔧 MOTHÅLL (SKRUVFÖRBAND/KARDANAXEL) V70 AWD.Затяните винты опоры центрального подшипника. Затяните до 25 нм.Затяните винты центрального подшипника карданного вала. Затяните до 25 Нм.

Установка катализатора

Установите катализатора, см. Замена каталитического преобразователя тройного действия (TWC).

Проверка уровня масла в угловой передаче

Проверьте уровень масла в конической передачеИспользуйте правильное масло, см. Смазка коробки передач Smörjmedel transmission.Правильный объем 650 мл.залейте масло до пробки заливной горловины. Отсосите 0,1 л масла.Затяните пробку заливной горловины, см. Момент затяжки.
