Замена топливного насоса высокого давления (FP)

Подготовка

Снимите

• Уменьшите остаточное давление в топливной системе, см.Опорожнение топливной системы.
• Крышку двигателя.
• Шланг воздухозаборника, см.Замена корпуса дроссельной заслонки (TB).
• Подвиньте корпус дроссельной заслонки (ТВ) в сторону, см.Замена корпуса дроссельной заслонки (TB)

Снятие топливных шлангов и топливопроводов с топливного насоса высокого давления (FP)

Внимание: Используйте ветошь для сбора пролитого топлива.

Снимите:

• Шланги EVAP и кронштейн для проводки.
• Шланг подачи топлива.
• Возвратный топливный шланг с возвратного топливопровода.
• Возвратный топливный шланг с топливного насоса (FP).
• Возвратный топливопровод с топливного регулятора высокого давления и отведите шланги и трубопроводы в сторону.
• Зажим.
• Болты подающего топливопровода на стороне топливного насоса (FP) и вытяните его.

Снятие топливного насоса высокого давления (FP)

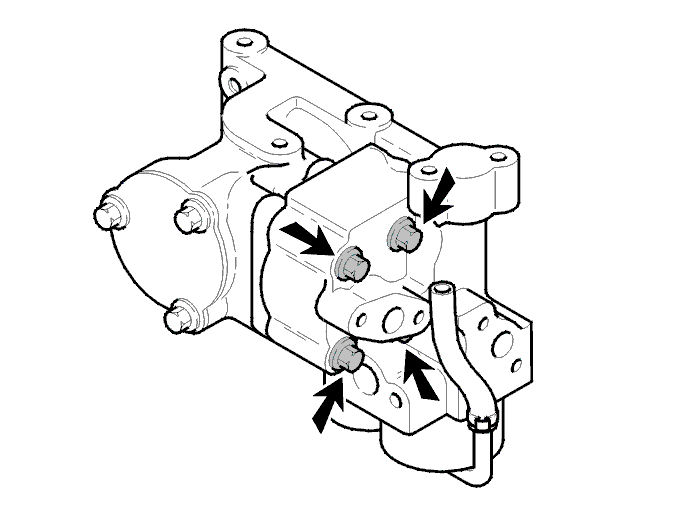

• Выверните болты крепления.
• Осторожно вытяните топливный насос высокого давления (FP).

Установка топливного насоса высокого давления (FP)

• Используйте новое уплотнительное кольцо.

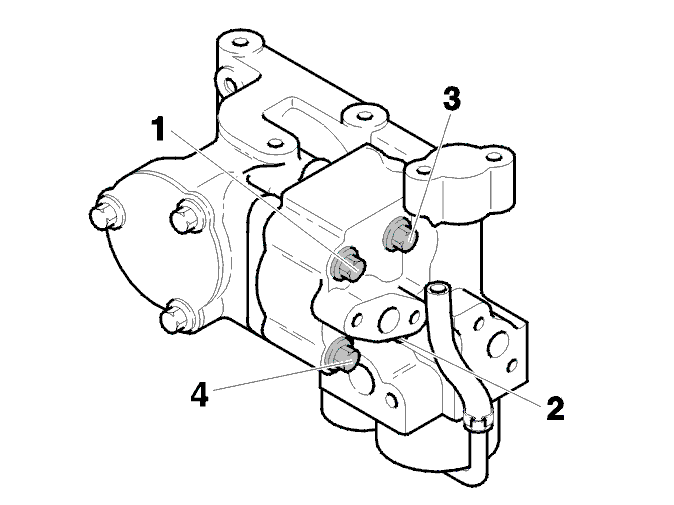

• Установите топливный насос и затяните болты до 5 Н·м согласно иллюстрации.
• Затяните болты до 17 Н·м согласно иллюстрации.

Установка подающего топливопровода

Установите подающий топливопровод с новыми опорными и уплотнительными кольцами. Момент затяжки 12 Н·м.

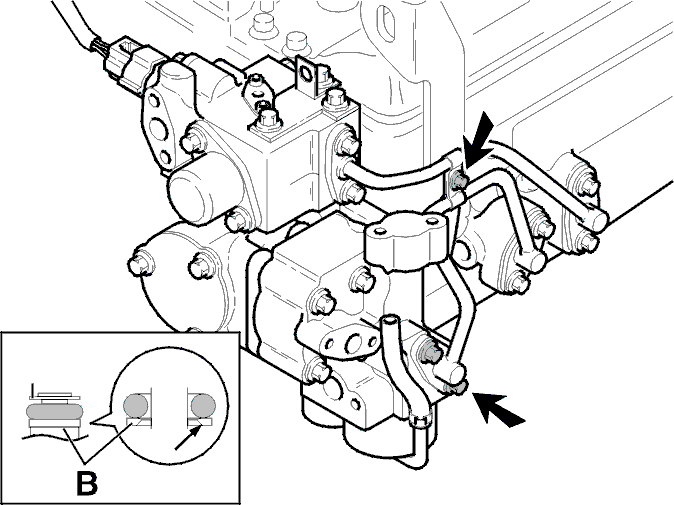

Осторожно: Установите опорное кольцо (В) скошенным ребром к уплотнительному кольцу согласно иллюстрации.

Установите зажим.Установите корпус дроссельной заслонки (TB), см.Замена корпуса дроссельной заслонки (TB).

Установка топливопроводов топливного насоса высокого давления (FP)

Установите:

• Подсоедините шланг подачи топлива к топливному насосу высокого давления (FP). Момент затяжки 10 Н·м.
• Топливный возвратный соединитель к топливному насосу (FP). Момент затяжки 9 Н·м.
• Возвратный топливопровод на регулятор высокого давления. Момент затяжки 9 Н·м.
• Шланги EVAP и кронштейн для проводки. Момент затяжки 19 Н·м.
• Возвратный топливный шланг на возвратный топливопровод.

Установите:

• Установите шланг воздухозаборника, см.Замена корпуса дроссельной заслонки (TB)
• Заведите двигатель. Проверьте на наличие утечек. Проверьте давление (VST).
• Установите крышку двигателя.
