Опорожнение топливной системы (B4184SM)

Уменьшение остаточного давления в топливной системе

Внимание: Уменьшите остаточное давление топлива при работе на стороне высокого давления топливной системы. В противном случае, при снятии компонентов существует опасность проникновени я через кожу струи топлива под высоким давлением. Это может привести к заражению крови.

Внимание: Так как топливная система может иметь высокое остаточное давление, проведите следующие операции при снятии топливопроводов, шлангов и других компонентов, чтобы снизить давление и предотвратить утечку топлива.

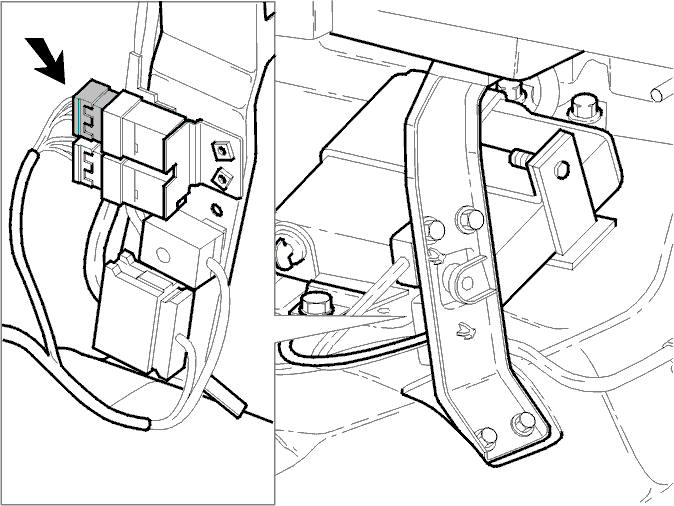

• Снимите панель со стороны пассажира.
• Отсоединитечерныйразъем реле топливного насоса (FP).
• Заведите двигатель и оставьте его работать, пока он не остановится.
• Выключите зажигание.
• Подсоединитечерныйразъем реле топливного насоса (FP) и заново установите боковую панель.

Подсоедините передвижной насосный агрегат

Внимание: Убедитесь в наличии хорошей вентиляции.

Снимите:

• Шланг воздухозаборника, см.Замена корпуса дроссельной заслонки (TB)
• Шланг подачи топлива с топливного насоса высокого давления.

Внимание: Используйте ветошь для сбора пролитого топлива.
- Шланг EVAP.

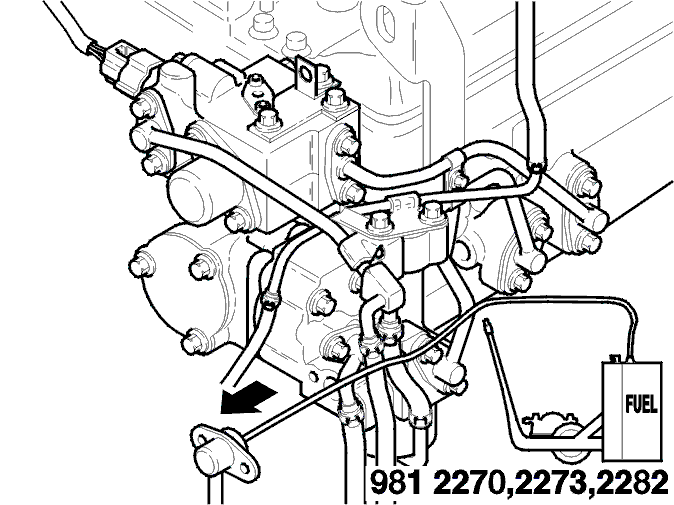

Заглушите топливный насос высокого давления (FP).Подсоедините передвижной насосный агрегат🔧 PUMPKÄRRA,🔧 PUMP (BLYFRITT)и🔧 TANK(BLYFRI BENSIN)к топливопроводу.Используйте зажим, чтобы подсоединить сливной шланг к шлангу подачи топлива.

Опорожнение топливопроводов

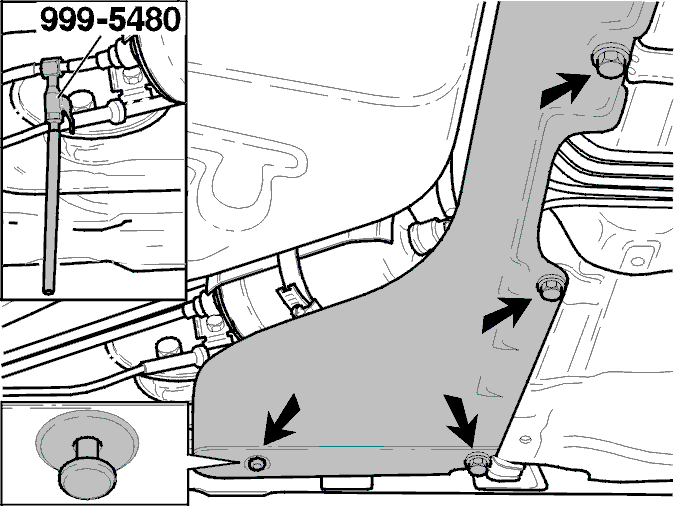

Поднимите автомобиль.Снимите:

• Защитную крышку слева от топливного фильтра.
• Колпачок на штуцере
• Запустите устройство для слива топлива.

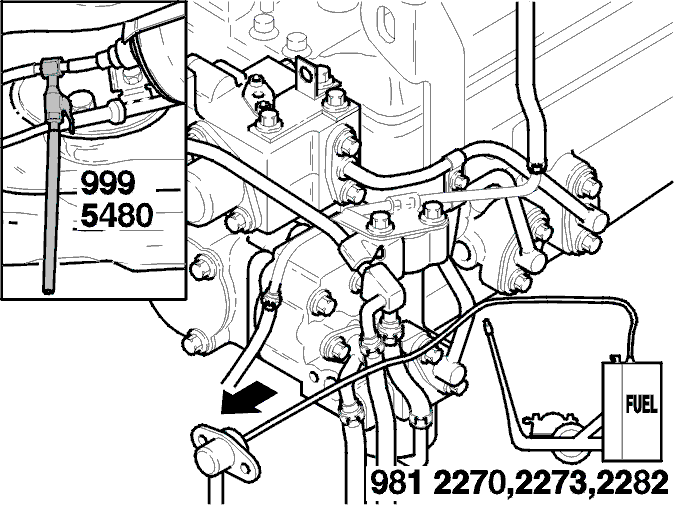

Подсоедините инструмент🔧 ADAPTER (LUFTNING BRÄSLE) P200,800,900 92-,X40к клапану до топливного фильтра.Опорожнение системы занимает приблизительно 2 минуты.

Снимите устройство для слива топлива

Сзади:

• Снимите инструмент🔧 ADAPTER (LUFTNING BRÄSLE) P200,800,900 92-,X40и замените колпачок.
• Установите защитную крышку и опустите автомобиль.

Опустите автомобиль.Спереди:

• Снимите инструмент🔧 PUMPKÄRRA,🔧 PUMP (BLYFRITT)и🔧 TANK(BLYFRI BENSIN). Не выключайте устройство для слива топлива, пусть оно продолжает работать.

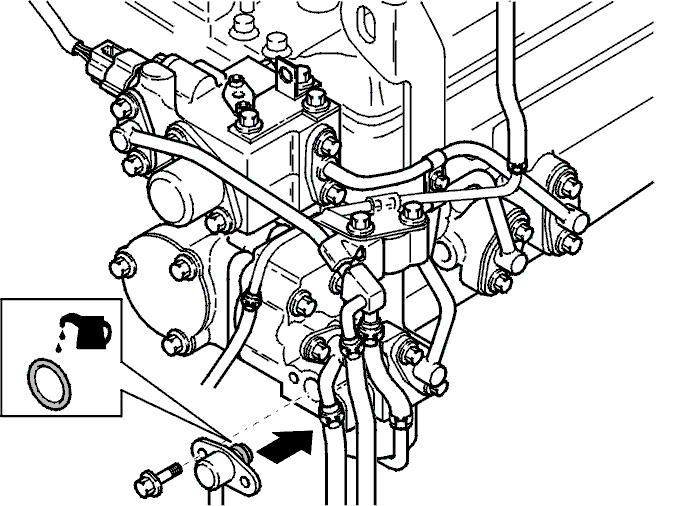

Подсоедините шланг подачи топлива к топливному насосу высокого давления

• Тщательно прочистите.
• Замените уплотнительное кольцо, смажьте моторным маслом.

Внимание: Следите за тем, чтобы масло не попало в топливный насос.
- Подсоедините шланг подачи топлива к топливному насосу высокого давления.Момент затяжки 10 Н·м.
- Подсоедините шланг EVAP.

Подсоедините шланг воздухозаборника, см.Замена корпуса дроссельной заслонки (TB) Запустите двигатель и проверьте на наличие утечки.Установите крышку двигателя.
