Замена корпуса дроссельной заслонки (TB) (B4184SM)

Условия

• Снимите крышку двигателя.

Снимите шланг воздухозаборника

Снимите:

• Шланги со впускного коллектора и головки цилиндров
• Зажимы и шланг воздухозаборника между воздухоочистителем (ACL) и корпусом дроссельной заслонки (TB).

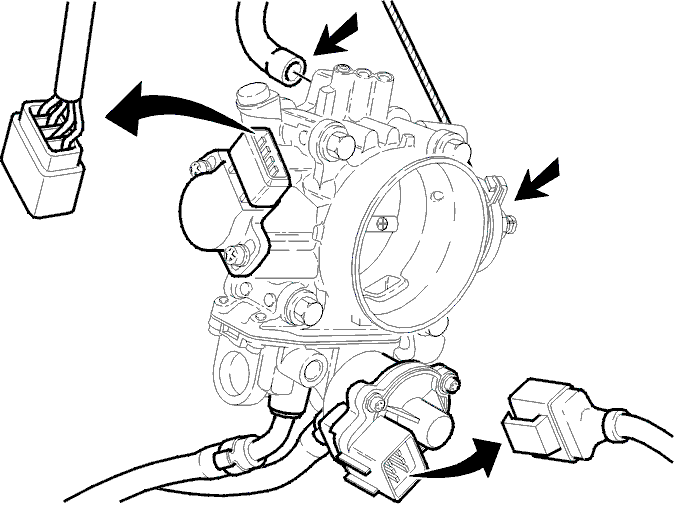

Снятие с корпуса дроссельной заслонки (TB)

• шланг EVAP
• Разъем регулирующего пневмоклапана холостого хода (IAC)
• Разъем датчика положения дроссельной заслонки (TP)
• Трос дроссельной заслонки. Снимите крепление троса с впускного коллектора.

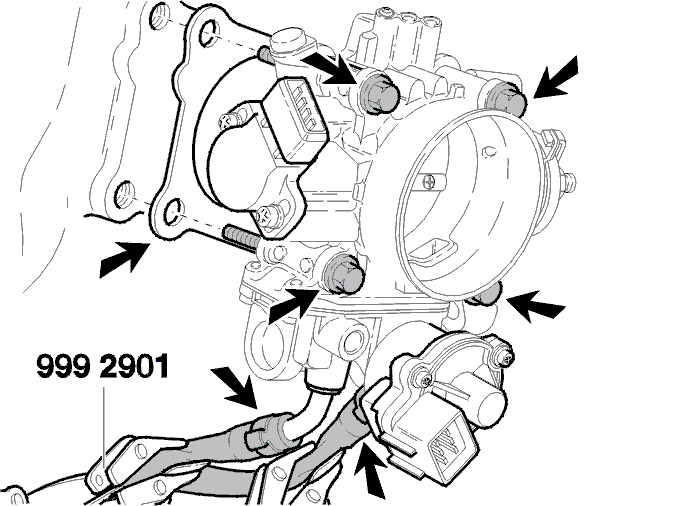

Снятие корпуса дроссельной заслонки (TB)

• Расположите два зажима для шланга🔧 TÅNG 2st (BLOCKERING-BRÄNSLESLANG)на водяные шланги, подсоединенные к корпусу дроссельной заслонки (ТВ)
• Выверните четыре болта. Снимите корпус дроссельной заслонки (TB)
• Снимите прокладку
• Ослабьте зажимы водяного шланга. Снимите шланги с корпуса дроссельной заслонки (ТВ).

Примечание: Используйте ветошь, чтобы вытереть пролитую охлаждающую жидкость.
- Снимите корпус дроссельной заслонки (TB)
- Закупорьте отверстия впускного коллектора.

Установка корпуса дроссельной заслонки (TB)

• Тщательно очистите компоненты
• Установите шланги охлаждающей жидкости. Используйте новые зажимы. Используйте плоскогубцы🔧 TÅNG 2st (BLOCKERING-BRÄNSLESLANG)
• Установите новые прокладки. Установите корпус заслонки
• Затяните четыре болта. Момент затяжки 19 Н·м.

Установка корпуса дроссельной заслонки (TB)

Установите:

• шланг EVAP
• Разъем регулирующего пневмоклапана холостого хода (IAC)
• Разъем датчика положения дроссельной заслонки (TP)
• Трос дроссельной заслонки на шкив дроссельной заслонки и крепление на впускной коллектор.Замена троса дроссельной заслонки (Раздел 2(21, 22, 25, 26, 27) Двигатель B4184SM S40/V40).

Выполните функциональную проверку.Долейте охлаждающей жидкости, если необходимо.

Установка шланга воздухозаборника

• Надвиньте впускной шланг на воздухоочиститель (ACL) и корпус дроссельной заслонки (TB). Затяните зажимы
• Установите заново шланги на впускном коллекторе и головке цилиндров
• Установите шланг от впускного коллектора
• Установите крышку двигателя.
