Замена соленоидов и системы управления

Подготовка

Снимите согласно Замена жгута проводов системы управления.

Отсоедините разъемы от соленоидов.

Проверьте сопротивление в S1-S5

Примечание: Показания должны сниматься приблизительно при 20°С.

Соленоид S1
Измерьте сопротивление между штырьком разъема соленоида и выводом заземления коробки передач.Правильное значение: 12-16 Ω.

Соленоиды S2-S5
Измерьте сопротивление между штырьком разъема соленоида и выводом заземления коробки передач.Правильное значение: 11-15 Ω.

Если сопротивление любого из соленоидов S1-S5 неправильное
Замените соленоид согласно Замена соленоидов S1-S5.

Проверка сопротивления SLT, SLS и SLU

Примечание: Показания должны сниматься приблизительно при 20°С.

Соленоид SLT, SLS и SLU
Измерьте сопротивление между обоими штырьками в разъеме соленоида.Правильное значение: 5,0-5,6 Ом.

Если значение любого из соленоидов SLT, SLS и SLU неправильное
Замените систему управления согласно Замена системы управления.Система управления калибруется вместе с соленоидами.

Замена соленоидов S1-S5

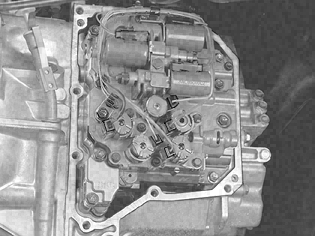

Выверните винт из соленоида. Выньте соленоид из системы управления.Смажьте уплотнительное кольцо на новом соленоиде. Используйте жидкость для автоматической коробки передач.Установите соленоид. Затяните винт. Затяните до 7 Н·м

Завершение

Подсоедините разъемы к соленоидам.

Установите заново согласно Замена жгута проводов системы управления.

Подготовка

Снимите согласно Замена жгута проводов системы управления.

Снимите:

• разъемы соленоидных клапанов

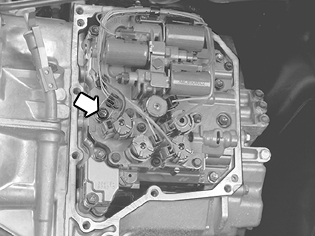

• винт держателя датчика температуры масла. Снимите датчик с системы управления
• жгут проводов с держателей на системе управления.

Отведите жгут проводов в сторону.

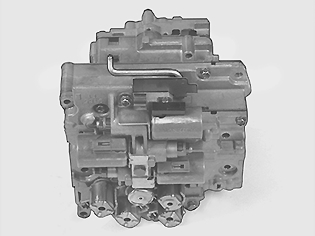

Снятие системы управления

Выверните винты из системы управления. Снимите крышку с коробки передач.

Примечание: Убедитесь, что на верхней части рычага ползуна переключателя передач нет трещин.

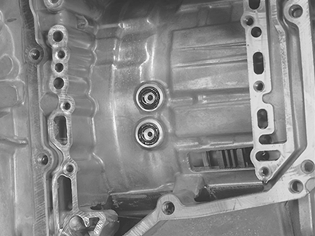

Замена уплотнительных колец

Снимите уплотнительные кольца с коробки передач.

Примечание: Обеспечьте то, чтобы в коробку передач не попадал мусор.

Установите новые уплотнительные кольца в коробку передачЧтобы зафиксировать уплотнения в нужном положении, воспользуйтесь вазелином.

Проверка ползуна переключателя передач

Убедитесь, что рычаг ползуна переключателя передач правильно расположен.

Установка системы управления

Примечание: Убедитесь, что рычаг переключателя передач установлен в нейтральное положение.

Выровняйте систему управления на рычаге переключателя передач.

Установите:

• винты системы управления

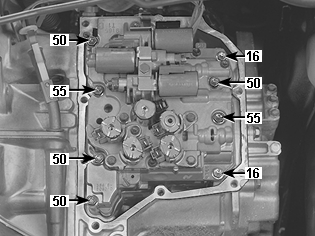

• новую прокладку крышки на системе управления. Обратите внимание, что винты имеют различную длину (измерено в мм).

Затяните винты поочередно до легкого касания. Затем поочередно затяните. Затяните до 10 Н·м

Завершение

Установите жгут проводов. Подсоедините разъемы к соленоидам.Установите датчик температуры масла с держателем и винтом. Обратите внимание на то, что длина винта дана в мм. Затяните до 10 Н·м.Установите жгут проводов на держатель. Убедитесь, что жгут проводов расположен правильно.

Установите заново согласно Замена жгута проводов системы управления.
