Замена системы управления (1996, 1997)

Чистота

Примечание: Чистота Соблюдение чистоты крайне важно при выполнении работ с коробкой передач. Перед началом работы: Очистите коробку передач и прилегающие поверхности, и убедитесь в том, что на рабочем месте нет пыли и грязи. Компоненты должны быть высушены сжатым воздухом. Использование ткани или ветоши, оставляющих после протирки пух и волокна, не допускается ни в коем случае! Не допускайте попадания на кожу жидкости для коробки передач!

Сорт масла: Используйте только жидкость для автоматической коробки передач, отвечающую обоим стандартам Dexron II E и Ford Mercon.

Подготовка

Снимите:

• Аккумулятор
• Полку аккумулятора
• Колпачковую гайку маслопровода на крышке системы управления.

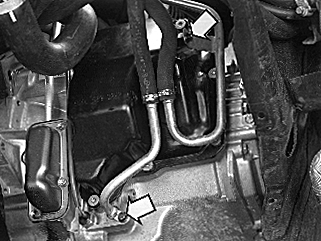

Поднимите автомобиль.Снимите брызговики под двигателем и брызговик левой надколесной дуги.Слейте трансмиссионное масло. Установите пробку масляного поддона с новой прокладкой. Момент затяжки: 40 Н·м.Отсоедините маслопроводы и отодвиньте их в сторону.Заткните все отверстия пластмассовыми заглушками.

Открывание системы управления

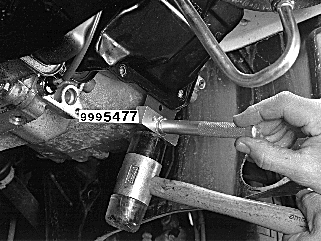

Выверните винты крышки системы управления (Torx TX40).Снимите крышку.Используйте инструмент 🔧 PACKNINGSKIL (KÅPA-KONTROLLSYSTEM). Осторожно вбейте инструмент в соединение между крышкой и коробкой передач, для того, чтобы уплотняющий фланец крышки не деформировался. Будьте осторожны, чтобы не повредить кабели датчика температуры масла.Удалите остатки прокладки с крышки и коробки передач. Используйте скребок.

Примечание: Убедитесь в том, что в коробку передач не попал мусор. Тщательно промойте крышку.

Отсоединение разъемов

Отсоедините разъемы соленоидов (S1, S2, SL, STH).

Снятие

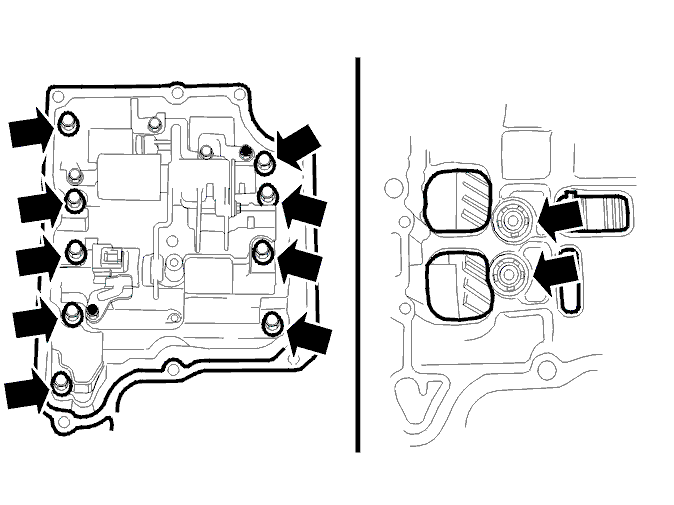

Снимите жгут проводов с держателей на системе управления.Снимите систему управления с коробки передач.Семь винтов и два винта в крышке.Снимите два уплотнения между коробкой передач и системой управления. См. иллюстрацию.

Примечание: Убедитесь в том, что в коробку передач не попала грязь.

Установка компонентов

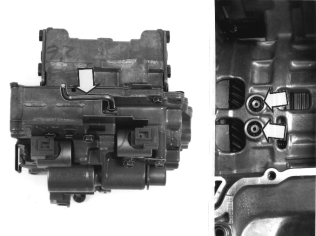

Установите ползун переключателя передач в системе управления, который расположенный, как показано на иллюстрации.Установите новые прокладки в коробку передач.Чтобы зафиксировать уплотнения в нужном положении, воспользуйтесь вазелином.

Установка системы управления

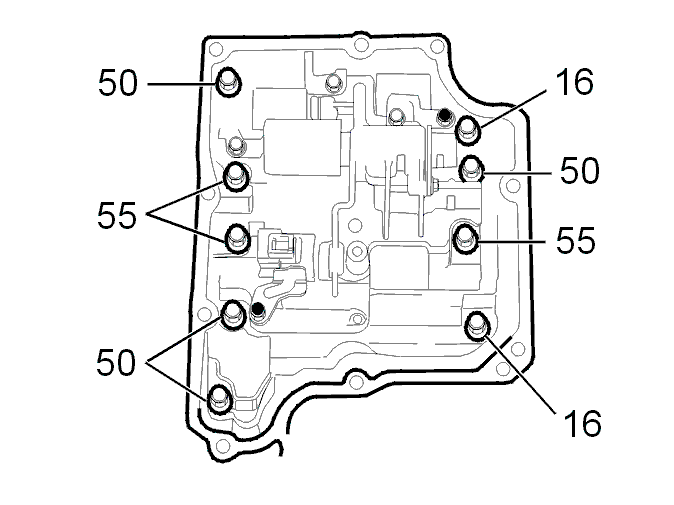

Установите систему управления в коробку передач.Вставьте рычаг на ползуне переключателя передач в отверстие в кулачке переключателя передач.Установите винты. Обратите внимание, что винты имеют различную длину (измерено в мм).

Примечание: Поочередно затяните винты.

Момент затяжки: 10 Н·м.

Установите крышку с новой прокладкой.Момент затяжки: 10 Н·м.

Подсоединение жгута проводов

Подсоедините разъемы жгута проводов к соленоидам.Цвета разъемов / кабелей:Соленоид S1: Белый / белыйСоленоид S2: Черный / черныйСоленоид SL: Черный / желтыйСоленоид SТH: Черный / синий, коричневыйУстановите жгут проводов в держатели и убедитесь, что он расположен правильно.

Герметизация крышки

Убедитесь в том, что крышка имеет ровную поверхность сопряжения.Протрите очищенные поверхности сопряжения крышки и коробки передач. Используйте денатурированный спирт.

Примечание: Убедитесь в том, что в коробку передач не попадает грязь.

Нанесите на крышку полоску герметика толщиной приблизительно 3 мм. (номер 1161409-6). Нанесите герметик вокруг отверстий для винтов.

Установка крышки

Установите:

• Крышку системы управления на коробку передач.Поочередно затяните винты (Torx TX40).Момент затяжки: 12 Н·м.
• Маслопровод на коробку передач с новым уплотнительным кольцом. Нанесите немного вазелина на уплотнительное кольцо.Момент затяжки: 10 Н·м.
• Возвратный маслопровод на крышку системы управления. Затяните колпачковую гайку сверху.
• Винт держателя трубки на крышку.Момент затяжки: 10 Н·м.
• Брызговики под двигателем
• Брызговик под левой надколесной дугой.

Опустите автомобиль.

Установка других компонентов

Затяните колпачковую гайку маслопровода на крышке системы управления.Установите:

• Полку аккумулятора
• Аккумулятор

Заполнение и проверка масла

Заполните коробку передач маслом и проверьте уровень согласно Проверка уровня масла.

Проверка кодов неисправности

Проверьте и сотрите все коды неисправности.
