Замена жгута проводов системы управления

Подготовка

Примечание: При снятии провода аккумулятора см.Обращайте внимание при отсоединении и подсоединении провода акк умулятора.

Снимите:

• корпус воздухоочистителя (ACL), впускной коллектор и аккумулятор согласно Замена воздухоочистителя (ACL)
• полку аккумулятора.

Снимите:

• разъедините 6-штырьковый разъем и 8-штырьковый разъем жгута проводов
• ослабьте колпачковую гайку маслопровода на крышке системы управления.

Подготовка, продолжение

• Поднимите автомобиль
• Расположите емкость под коробкой передач
• Слейте масло. Измерьте и запишите объем масла
• Установите пробку отверстия для слива масла. Используйте новое уплотнительное кольцо. Затяните до: 40 Н·м.

• Отсоедините маслопроводы. Сдвиньте их в сторону
• Заткните все отверстия пластмассовыми заглушками.

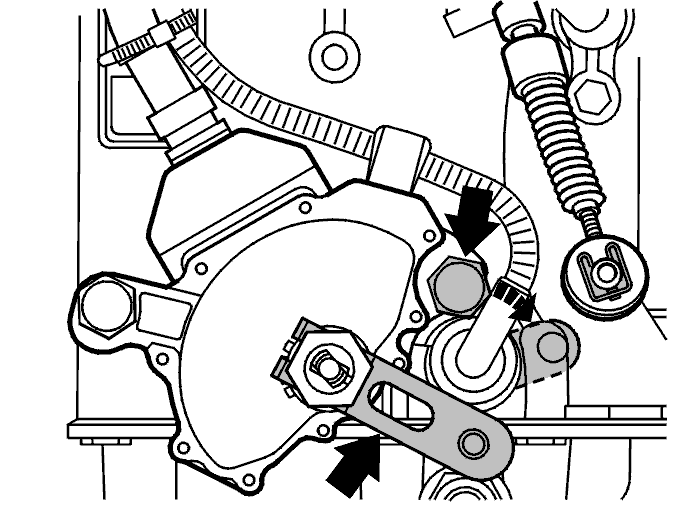

Снятие рычага на тяге механизма переключения передач

Снимите:

• стопорный зажим с рычага
• трос с рычага
• рычаг с тяги механизма переключения передач
• винт датчика переключателя передач и жгута проводов.

Отверните шпонку на держателе жгута проводов.

Примечание: Следующее применимо только при замене системы управления.

Установите рычаг коробки передач в нейтральное положение. Передвиньте рычаг как можно дальше вперед в положение Р, а затем на два шага назад в нейтральное положение.

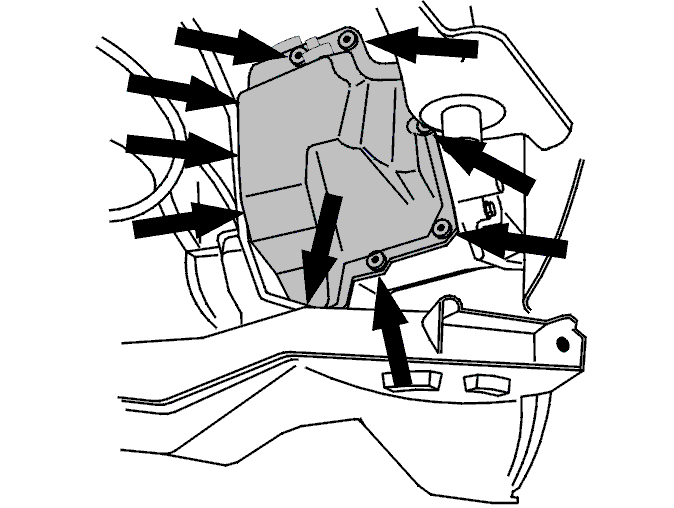

Открывание системы управления

Снимите винты Torx TX40 крышки системы управления.Счистите остатки герметика с резьбы. Используйте метчик M8 * 1,25.Снимите крышку.Используйте инструмент 🔧 PACKNINGSKIL (KÅPA-KONTROLLSYSTEM). Осторожно вбейте инструмент в соединение между крышкой и коробкой передач, чтобы не деформировать уплотняющий фланец крышки. Старайтесь не повредить кабели датчика температуры масла.Удалите остатки прокладки с крышки и коробки передач. Используйте скребок.

Примечание: Обеспечьте то, чтобы в коробку передач не попадал мусор. Тщательно промойте крышку.

Снятие жгута проводов

Запишите положение разъемов.

Снимите:

• разъемы соленоидных клапанов
• винт держателя датчика температуры масла. Снимите датчик температуры масла с системы управления
• жгут проводов с держателей на системе управления.

Снимите жгут проводов.

Установка жгута проводов

Смажьте уплотнительные кольца резиновой втулки жгута проводов и датчика температуры масла жидкостью для автоматической коробки передач.Установите жгут проводов. Подсоедините разъемы к соленоидам согласно заметкам.Установите датчик температуры масла с держателем и винтом. Затяните до 10 Н·м.Установите жгут проводов на держатель. Убедитесь, что жгут проводов расположен правильно.

Герметизация крышки

Убедитесь, что сопрягаемая поверхность крышки ровная.Протрите очищенные сопрягаемые поверхности крышки и коробки передач. Используйте денатурированный спирт.

Примечание: Убедитесь в том, что в коробку передач не попадает грязь.

Нанесите на крышку полоску герметика толщиной приблизительно 3 мм. номер 1161409-6. Нанесите герметик вокруг отверстий для винтов.

Установка крышки

Установите:

• крышку системы управления на коробку передач.Поочередно затяните винты (Torx TX40).Затяните до: 12 Н·м
• маслопровод на коробку передач с новым уплотнительным кольцом. Нанесите немного вазелина на уплотнительное кольцо.Затяните до: 10 Н·м
• возвратный маслопровод на крышку системы управления. Затяните колпачковую гайку сверху
• винт держателя трубки на крышку.Затяните до: 10 Н·м
• брызговики под двигателем
• брызговик под левой надколесной дугой.

Опустите автомобиль.

Установка жгута проводов

Установите и подсоедините разъем жгута проводов к кронштейну.Убедитесь, что жгут проводов расположен правильно.Присоедините жгут проводов ленточными хомутами.

Установка компонентов

Установите:

• рычаг на тягу механизма переключения передач.Затяните до: 16 Н·м
• трос коробки передач на рычаг коробки при помощи стопорного зажима. Нанесите небольшое количество смазки (номер 1161241-3) на шейку вала рычага.Если трос коробки передач снимался, его необходимо отрегулировать. См. Регулировка троса коробки передач.

Установка других компонентов

Затяните колпачковую гайку маслопровода на крышке системы управления.

Установите:

• узел корпуса воздухоочистителя (ACL), см. Замена воздухоочистителя (ACL)
• полку аккумулятора
• аккумулятор.

Примечание: При установке провода аккумулятора см. Обращайте внимание при отсоединении и подсоединении провода акк умулятора.

Заполнение и проверка масла

Заполните маслом номер 1161540-8 до объема, записанного ранее при опорожнении коробки передач.

Долейте и проверьте уровень масла. См. Проверка и регулировка масла.

Примечание: После замены трансмиссионного масла, показания счетчика “замены трансмиссионного масла” должны быть сброшены. Используйте систему связи автомобиля VIDA, чтобы перенастроить счетчик.

Проверка кодов неисправности

Проверьте и сотрите все коды неисправности.
