Замена регулятора (B4184S10, B4184S9)

Подготовка

Опорожните газовые линии согласно Опорожнение топливопровода.Снимите корпус воздухоочистителя (ACL) согласно Воздухоочиститель (ACL), замените.

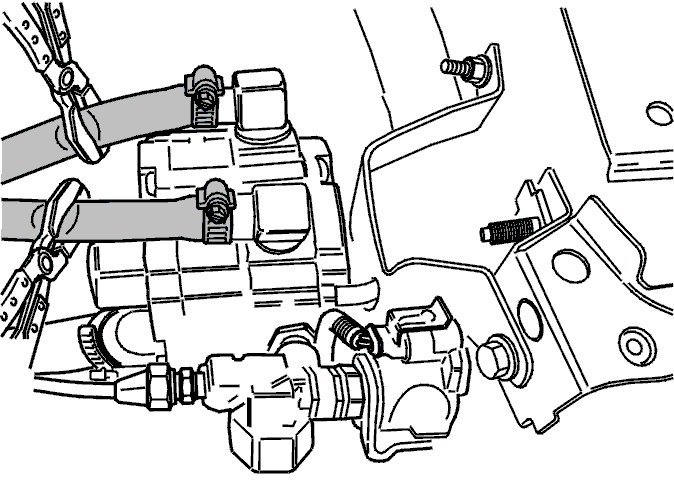

Снятие шлангов охлаждающей жидкости

Примечание: Откройте крышку расширительного бачка радиатора. Это делается, чтобы устранить избыточное давление.

Подложите снизу бумагу, чтобы избежать разливания.Установите шланговые зажимы 🔧 SLANGTÅNG на шланги охлаждающей жидкости.Снимите шланги охлаждающей жидкости двигателя.

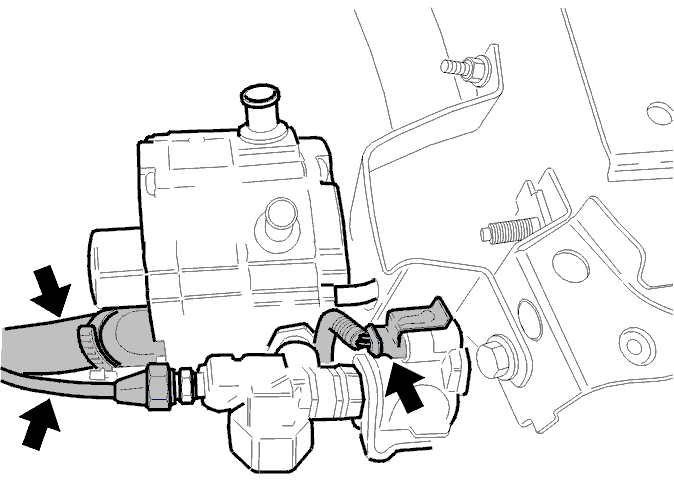

Снятие выводов на регуляторе

Осторожно: Не повредите уплотнения.

Отметьте гайку на газовой трубе.

Снимите:

• газовую трубу
• газовый шланг между регулятором и распределителем
• вакуумный шланг между регулятором и впускным коллектором
• разъем.

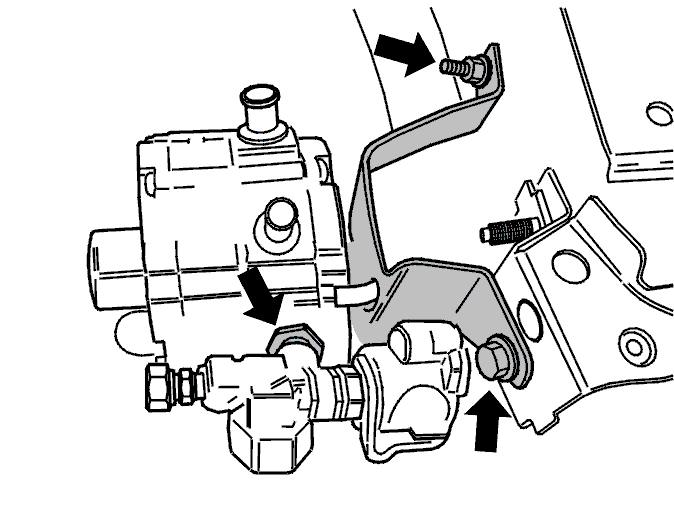

Снятие регулятора

Снимите:

• винт
• гайку
• кронштейн
• гайки с регулятора на кронштейне
• запорный клапан. См. Замена запорного клапана.

Установка регулятора

Привинтите регулятор на кронштейн.

Установите:

• запорный клапан. Используйте герметик для резьбы 116 1056. Затяните до 12±3 Н·м
• регулятор на кронштейн
• гайки на кронштейн. Затяните до 10 Н·м
• регулятор и кронштейн в автомобиль
• винт. Затяните до 23 Н·м
• гайку. Затяните до 23 Н·м.

Установка выводов на регулятор

Осторожно: Перед установкой проверьте, что концы трубок и соединения не повреждены.

Установите:

• вакуумный шланг
• газовый шланг. Используйте новый зажим
• топливопровод.Затяните согласно разметке. Затяните еще на 10°
• разъем.

Установка шлангов охлаждающей жидкости двигателя

Установите шланги охлаждающей жидкости двигателя.Снимите зажимы для шланга.

Завершение

Установите корпус воздухоочистителя (АСL). См. Воздухоочиститель (ACL), замените.Проверьте на наличие утечки согласно Газовая труба, проверка на наличие утечек.Установите давление газа. См. Установка давления газа.
