Замена запорного клапана (B4184S10, B4184S9)

Подготовка

Осторожно: Не повредите уплотнение.

Примечание: Всегда очищайте вокруг всех соединений, которые будут отсоединяться. Это делается для того, чтобы предотвратить попадание в систему загрязняющих веществ.

Опорожните газовые линии согласно Опорожнение топливопровода.Снимите корпус воздухоочистителя (ACL) согласно Воздухоочиститель (ACL), замените.

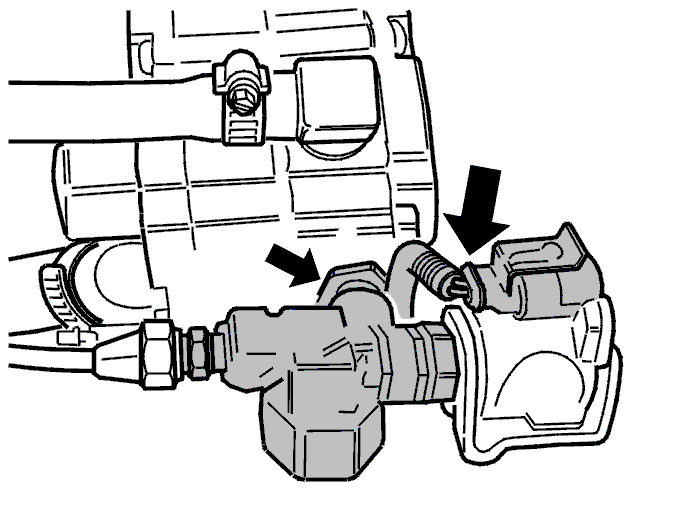

Снятие запорного клапана

Отметьте положение гайки.

Снимите:

• газовую трубу
• винт кронштейна регулятора
• гайку кронштейна регулятора
• разъем
• запорный клапан.Ослабьте на резьбе. Оставьте крепление на месте в регуляторе. Удерживайте при помощи гаечного ключа.

Установка запорного клапана

Осторожно: Перед установкой проверьте, что концы трубок и соединения не повреждены.

Установите:

• запорный клапан. Используйте герметик для резьбы 116 1056. Удерживайте при помощи гаечного ключа
• разъем
• гайку кронштейна регулятора. Затяните до 23 Н·м
• винт кронштейна регулятора. Затяните до 23 Н·м
• топливопровод. Затяните согласно разметке. Затяните еще на 10°.

Завершение

Установите корпус воздухоочистителя (АСL). См. Воздухоочиститель (ACL), замените.Проверьте на наличие утечки согласно Газовая труба, проверка на наличие утечек.
