Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S40 (-04) | B4184S10 | 2001–2004 |
| S40 (-04) | B4184S9 | 2001–2004 |
| V40 (-04) | B4184S10 | 2001–2004 |
| V40 (-04) | B4184S9 | 2001–2004 |
Специальные инструменты
- 🔧 TRYCK-MÄTARE (KONTR/INSTÄLL GAS-TRYCK) BI-FUEL
Примечание: Всегда очищайте вокруг всех соединений, которые будут отсоединяться. Это делается для того, чтобы предотвратить попадание в систему загрязняющих веществ.
Изготовление специальных инструментов
Для регулировки давления газа должен быть изготовлен специальный инструмент.Вначале используйте 5 мм ключ-шестигранник.Изготовьте инструмент, как показано на иллюстрации.
Модифицирование инструмента 951 2760
Отрежьте 5 шлангов. Подсоедините шланги к Т-образным соединителям, как показано на иллюстрации.А - РаспределительB - РегуляторC - Вакуумный шланг от впускного коллектораD - Вакуумный разъем, регулятор
Подготовка
Прогрейте двигатель до нормальной рабочей температуры.Опорожните систему. См. Опорожнение топливопровода.Выверните два винта блока предохранителей.Отсоедините блок предохранителей. Отложите в сторону.

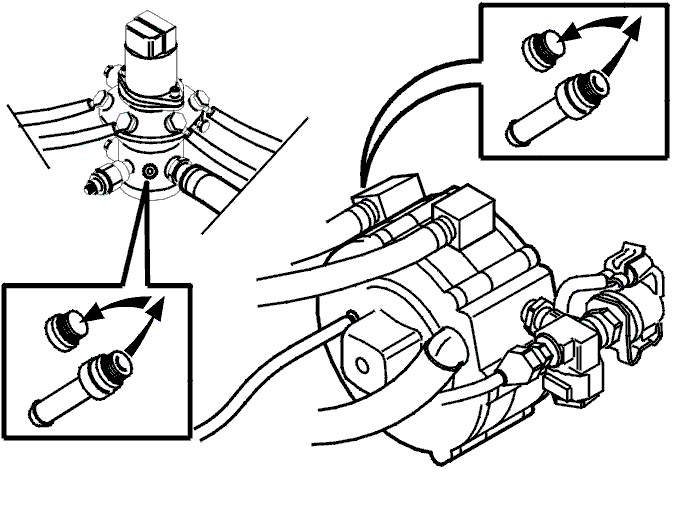

Установка штуцера на регулятор
Выверните винт из регулятора.Установите штуцер на регулятор.
Установка штуцера на распределитель
Выверните винт из распределителя.Установите штуцер на распределитель.

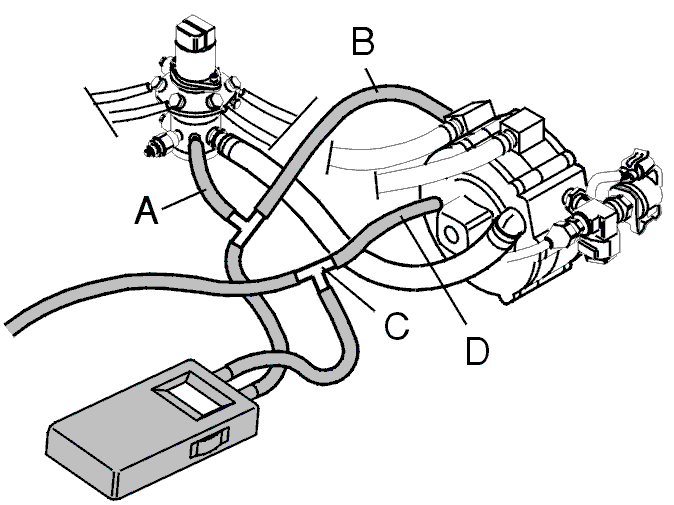

Подсоединение манометра
Подсоединение к левому гнезду на приборе:
Снимите вакуумный шланг между двигателем и регулятором около регулятора.Подсоедините вакуумный шланг к Т-образному соединителю C.Подсоедините шланг D к регулятору.
Подсоединение к правому гнезду на приборе:
Подсоедините B к установленному на регуляторе штуцеру.Подсоедините А к установленному на распределителе штуцеру.

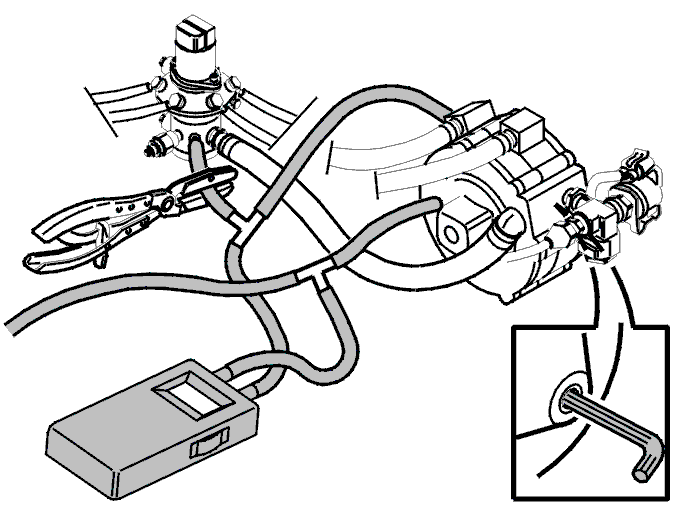

Регулировка давления газа. Этап 1
Установите зажим для шланга на шланг распределителя. Полностью затяните зажим.Подсоедините кабель к отрицательной клемме аккумулятора.Отройте клапан.Подсоедините разъем к соленоидному клапану на газовом баке.Установите манометр на ноль. Отрегулируйте при помощи винта регулировки на манометре.Система кондиционирования должна быть выключена.
Примечание: Окружающая среда без пыли.
Заведите двигатель (работа на газе).
Примечание: Регулировка выполняется, когда двигатель достигает нормальной рабочей температуры.
Отрегулируйте давление газа на обратной стороне регулятора при помощи ключа-шестигранника.Утвержденное контрольное значение: 1350-1450 мбар.Если давление газа выходит за пределы утвержденного значения проверки, отрегулируйте давление до принимаемого по умолчанию значения: 1400-1450 мбар.

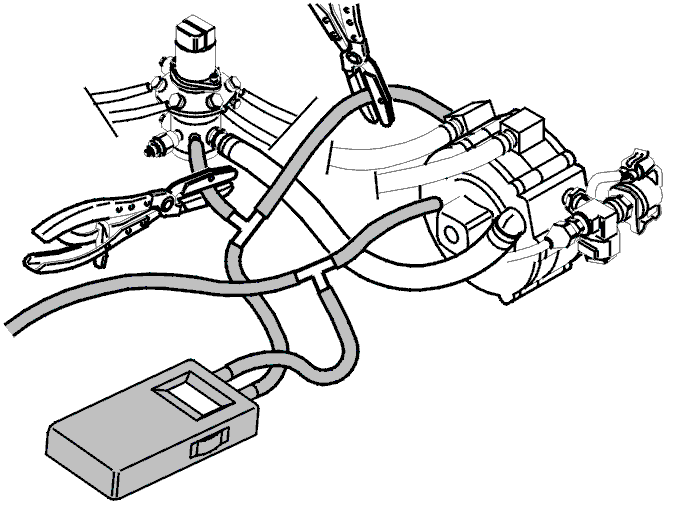

Модифицирование зажимов для шланга
Установите зажим для шланга на шланг регулятора. Это шланг, идущий от манометра, который виден справа. Полностью затяните зажим.Снимите зажим шланга со шланга распределителя.

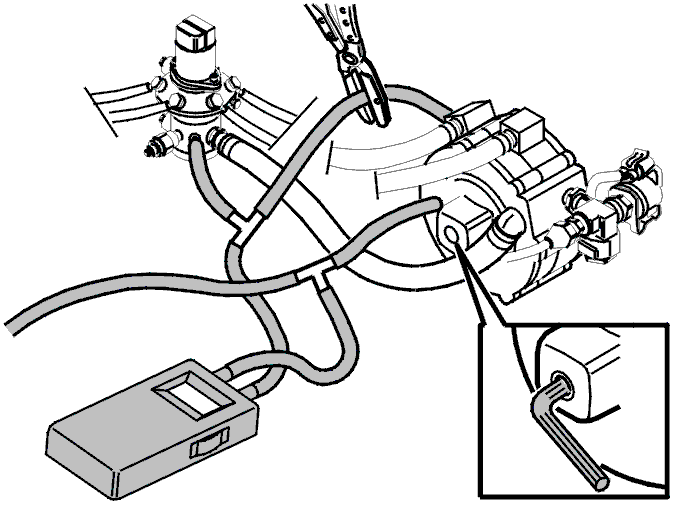

Регулировка давления газа. Этап 2
Отрегулируйте давление газа на передней стороне регулятора при помощи ключа-шестигранника.Утвержденное контрольное значение: 950-970 мбар.Если давление газа выходит за пределы утвержденного значения проверки, отрегулируйте давление до принимаемого по умолчанию значения: 960-970 мбар.Закройте соленоидный клапан на газовом баке. См. Опорожнение топливопровода.Когда двигатель остановился:
Снимите:
- зажим для шланга
- шланг и штуцер с распределителя и регулятора.
Установите винты на регуляторе и распределителе. Используйте новые уплотнительные кольца.Снимите манометр с регулятора.
Установите:
- вакуумный шланг на регулятор
- блок предохранителей
- два винта блока предохранителей.
Проверьте на наличие утечек. См. Газовая труба, проверка на наличие утечек.
