Замена передних тормозных накладок

Общая информация

Осторожно: Заменяйте тормозные накладки при минимальной толщине в 2 мм.

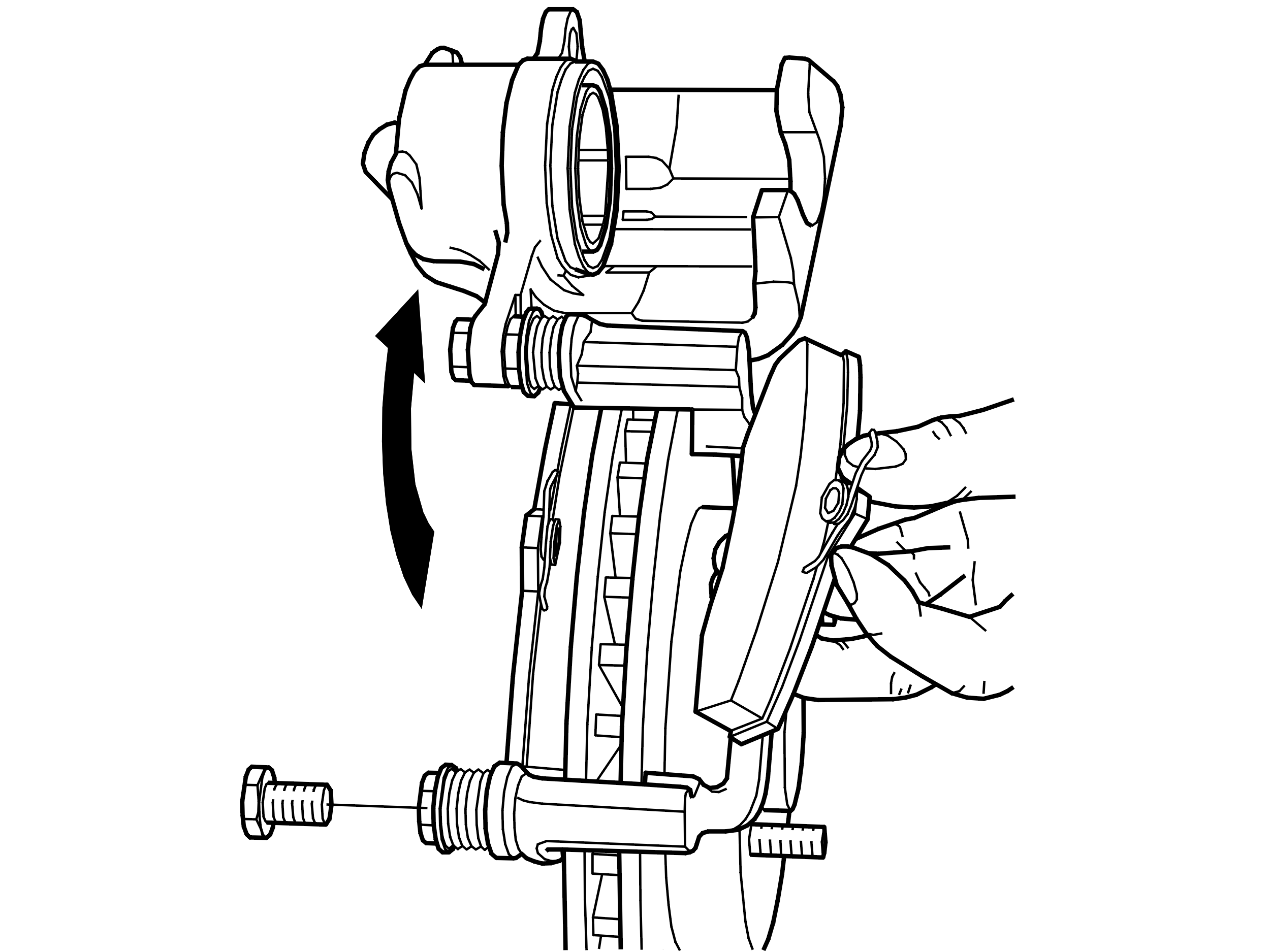

Снятие передних тормозных накладок

Снимите:

• колпак ступицы и колесо
• винт с нижнего установочного штифта суппорта тормоза.

Поверните суппорт тормоза вверх. Снимите тормозные накладки.Снимите индикатор износа.

Примечание: Не нажимайте на педаль тормоза при снятых тормозных накладках.

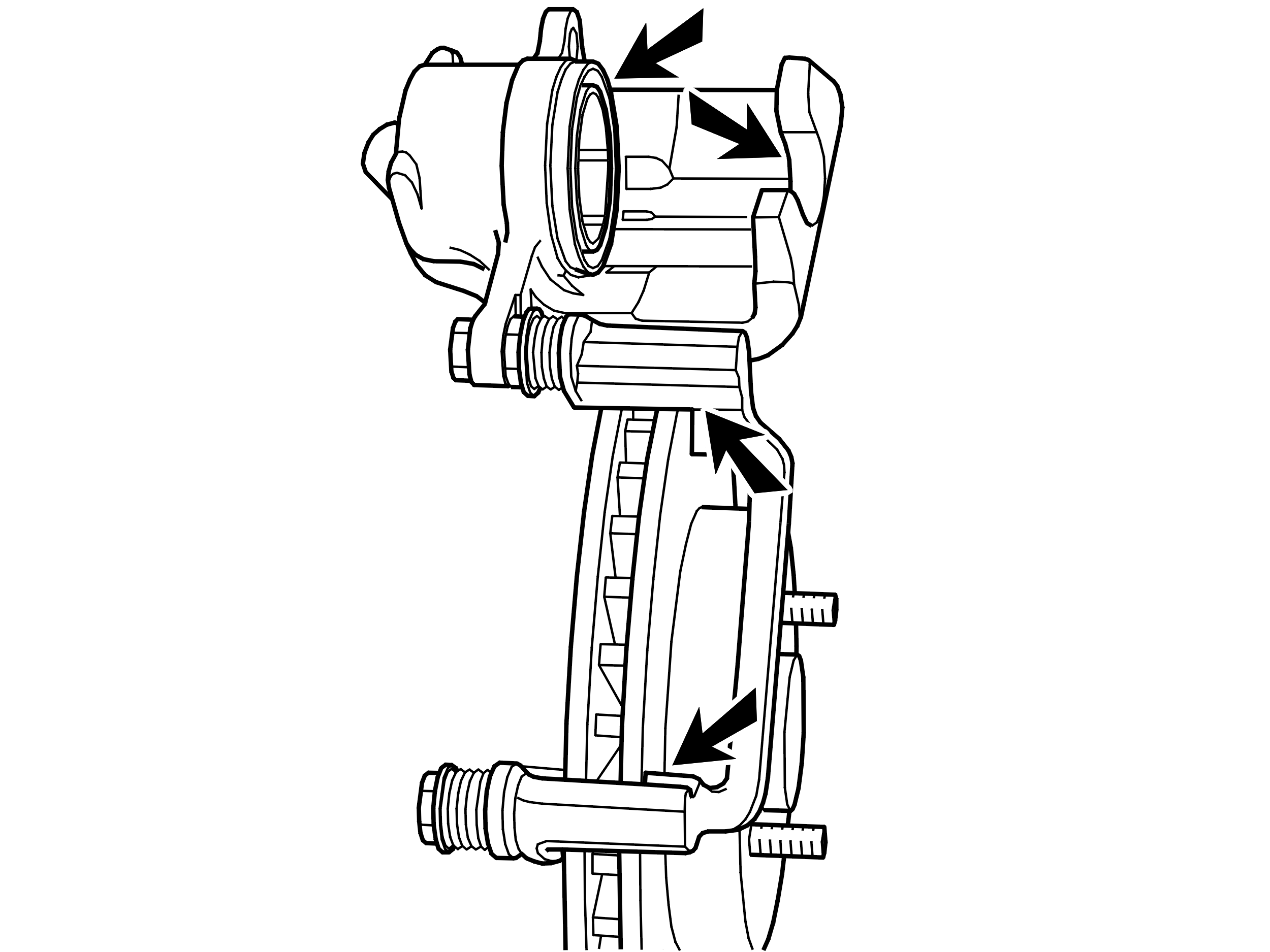

Очистка и проверка переднего суппорта тормоза

Очистите контактные поверхности тормозной накладки в суппорте тормоза и на креплении суппорта. Проверьте грязезащитный чехол поршня. Замените грязезащитный чехол, если он изношен. Произведите восстановительный ремонт суппорта тормоза, если грязезащитный чехол сломан. См. Ремонт переднего суппорта тормоза.

Примечание: Если грязезащитный чехол изношен, грязь могла попасть в цилиндр. Поэтому, должен быть произведен восстановительный ремонт тормозного суппорта.

Проверка переднего тормозного диска

Проверьте поверхность тормозного диска. Проверьте боковое биение тормозного диска, если диск неровный. См. Измерение бокового увода тормозного диска (переднего/заднего). Тормозной диск необходимо заменить, если он сильно изношен или на нем есть канавки. См. Замена переднего тормозного диска.

Примечание: Минимальная толщина диска = 21,5 мм. При установке новых тормозных накладок, минимальная толщина диска должна быть не менее 22,1 мм.

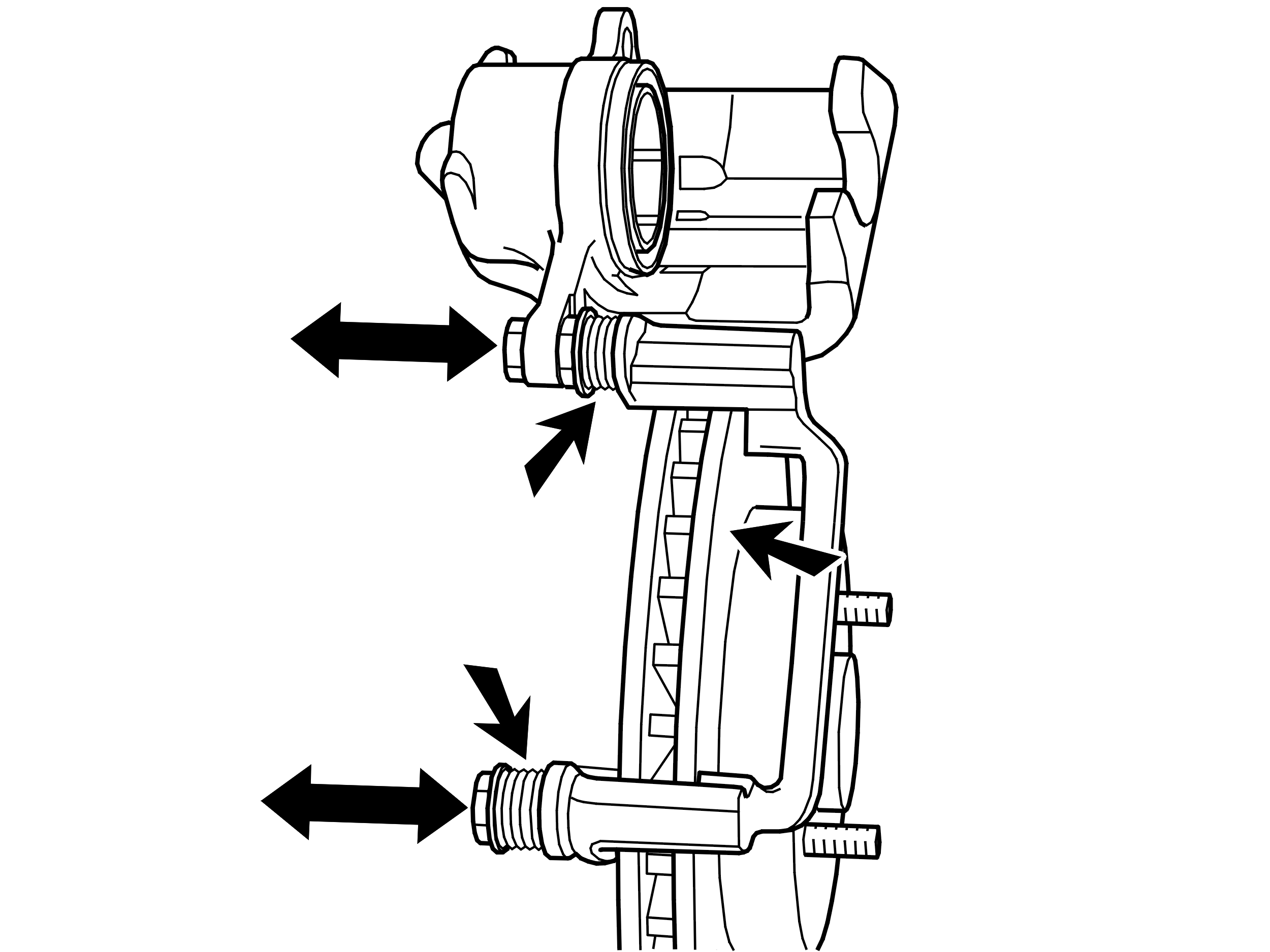

Проверка установочных штифтов переднего суппорта тормоза

Проверьте резиновые втулки на установочных штифтах. Замените, если необходимо. Если необходимо, смажьте штифты силиконовой смазкой Volvo (номер 1161325-4) и установите их в резиновые втулки. Штифты должны легко входить во втулки.

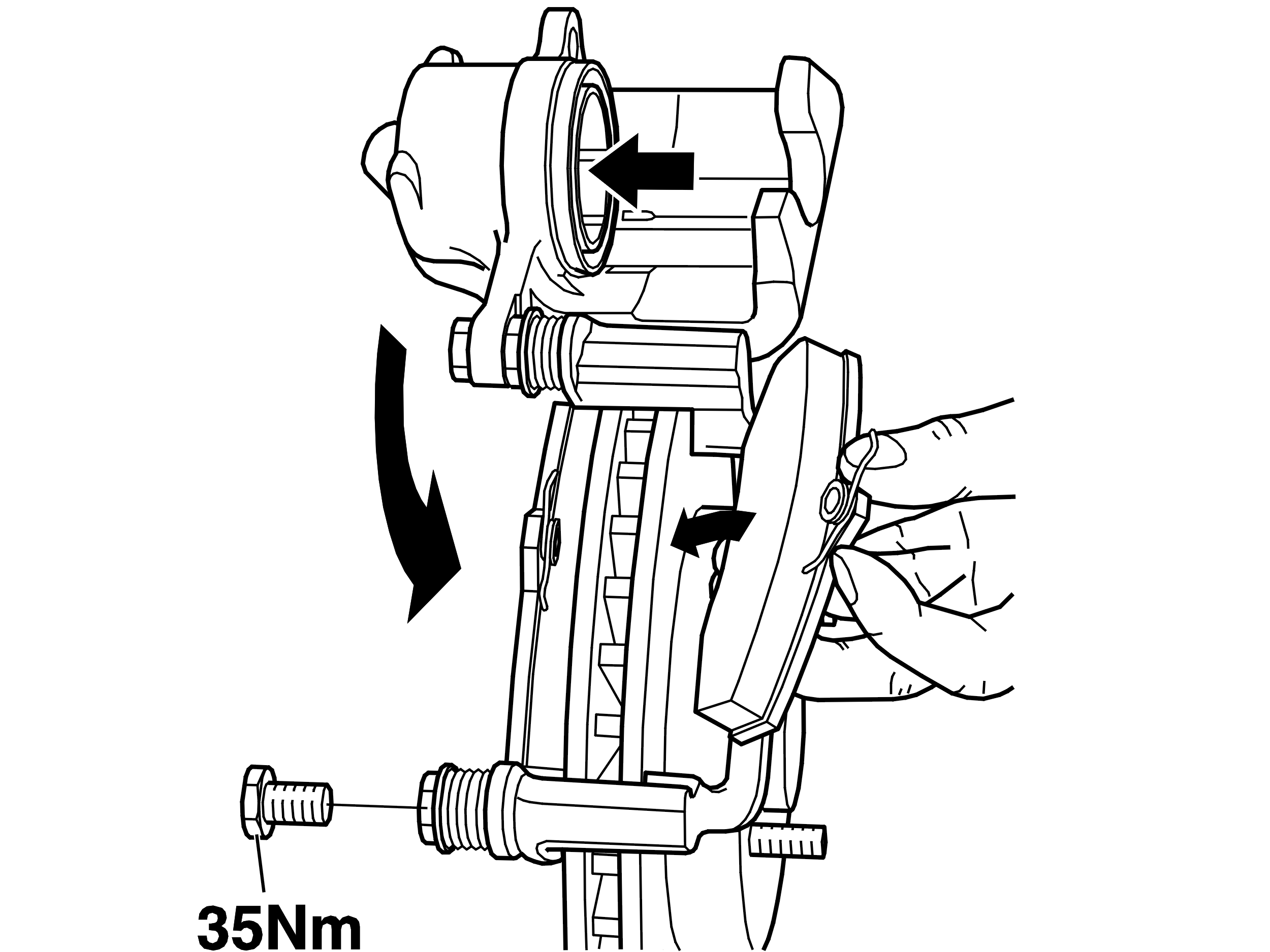

Установка передних тормозных накладок

Вдавите поршень в суппорт тормоза. Убедитесь, что тормозная жидкость не вытекает из бачка тормозной жидкости. Убедитесь, что грязезащитный чехол расположен правильно.Вдавите индикаторы износа на тормозных накладках.Установите тормозные накладки и поверните суппорт тормоза вниз. Убедитесь, что винты тормозных накладок входят в суппорт тормоза.Закрепите суппорт тормоза. Затяните до35 Н·м.

Проверка уровня тормозной жидкости

Несколько раз нажмите на педаль тормоза. Проверьте уровень тормозной жидкости.

Установка колес

Убедитесь, что сопрягаемая поверхность на тормозных дисках и ободья колес чистые.Смажьте центральную направляющую ступицы обода антикоррозийным составом, Volvo номер 1161038-3.Установите колесо. Слегка затяните гайки. Затем затяните винты по диагонали. Затяните до 110 Н·м. При затягивании ударным гайковертом должна быть использована накидная головка 🔧 MOMENTHYLSA 21 MM S/V40 (BLÅ/VIT) ERSÄTTER 9512661.

Примечание: Затягивание по диагонали и правильные моменты затяжки важны для предупреждения возникновения напряжений в тормозном диске.
