Ремонт переднего суппорта тормоза

Подготовка

Снимите крышку ступицы и колесо.

Внимательно очистите суппорт тормоза.

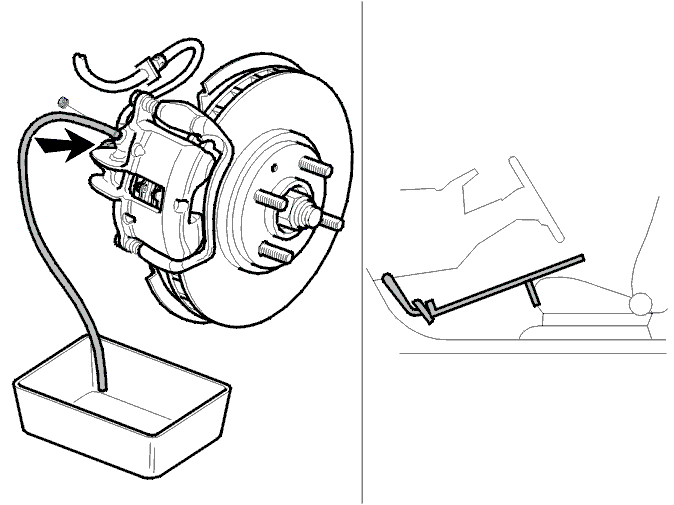

Слив тормозной жидкости

Снимите защитную крышку с ниппеля слива, подсоедините шланг и откройте ниппель.Замкните педаль в нажатом состоянии при помощи педального домкрата.Используйте контейнер для сбора тормозной жидкости.Отвинтите болт держателя тормозного шланга.

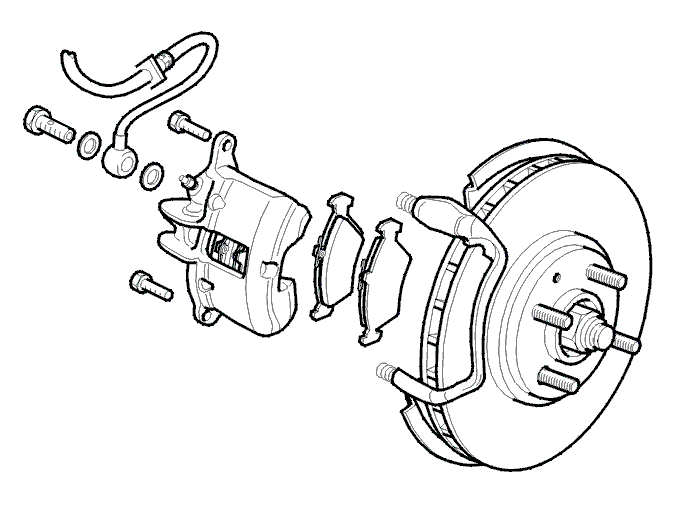

Снятие всего переднего суппорта тормоза

Снимите

• соединительный патрубок "банджо" с уплотнителями.
• два болта с направляющего штифта суппорта тормоза.
• суппорт тормоза с держателя.
• тормозные накладки.
• оставшаяся тормозная жидкость.

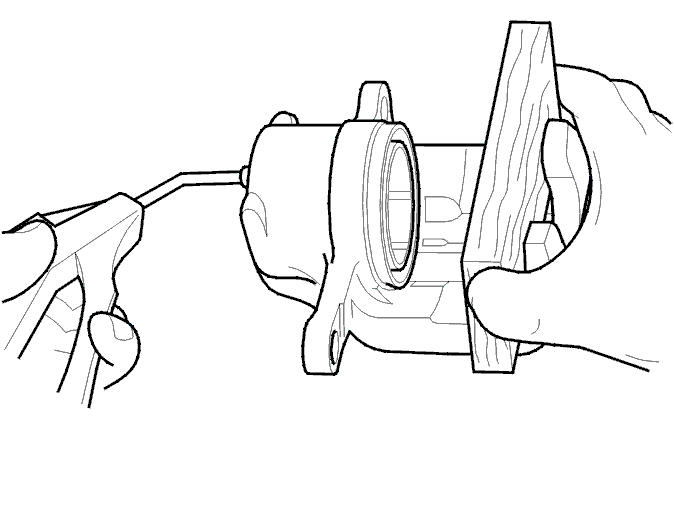

Снимите поршень с суппорта тормоза

Внимание: Будьте осторожны, чтобы ваши пальцы не прищемило в момент проталкивания поршня.

Поместите кусок дерева напротив поршня. Осторожно вытолкните поршень при помощи сжатого воздуха.

Разборка переднего суппорта тормоза

Снимите

• пылезащитную резиновую крышку.
• используйте клин для уплотнителей 🔧 FALSBEN или что-либо подобное во избежание повреждения краев канавок.
• ниппель слива.

Очистка и проверка суппорта тормоза

Очистите элементы денатурированным спиртом.

Проверьте на предмет износа, повреждения, трещин и ржавщины. Замените элементы при необходимости.

Всегда заменяйте уплотнительное кольцо и пылезащитную резиновую крышку во время переборки. Особенно внимательно проверьте, чтобы каналы и канавки для уплотнительного кольца пылезащитная резиновая крышка были очищены.

Если цилиндры плохо отмечены или поцарапаны, суппорт должен быть помещен полностью.

Удалите незначительную ржавчину мелкой наждачной бумагой.

Сборка переднего суппорта тормоза

Очистите элементы сжатым воздухом.Смажьте стенку цилиндра, поршень и новое уплотнительное кольцо тормозной жидкостью.

Установите

• уплотнительное кольцо в цилиндр.
• пылезащитную резиновую крышку на поршень.
• пылезащитную резиновую крышку (с поршнем) в канавку цилиндра.

Осторожно вдавите поршень.Обеспечьте правильное положение пылезащитной резиновой крышки.Установите ниппель слива и затяните на 5 Нм.

Завершение

Проверьте

• тормозной диск, см. операцию Замена передних тормозных накладок.
• направляющий штифт тормозного суппорта, см. операцию Замена передних тормозных накладок.

Установите тормозные накладки, обращая внимание на индикатор износа.Установите суппорт тормоза к направляющим штифтам.Затяните до 35 Нм.Установите тормозной шланг. Используйте новые уплотнители.Момент затяжки 15 Нм.Убедитесь в том, что тормозной шланг не перекручен.Произведите слив тормозной системы, см. операцию Слив тормозной системы.Установите колесо, см. операцию Замена передних тормозных накладок.
