Измерение бокового увода тормозного диска (переднего/заднего) (1996, 1997)

Подготовка

Снимите колпак ступицы и колесо.

Впереди: Снимите суппорт тормоза с кронштейна и снимите тормозную накладку.

Сзади: Снимите тормозной шланг с держателя.

Снимите весь суппорт тормоза с задней оси; см. этап Чрфэшщ ђю№ьючэющ фшёъ, чрьхэр.

Крепление тормозного диска на ступицу

Установите колесные гайки на внутреннюю плоскость и затяните их до 110 Нм.

Измерение бокового увода тормозного диска

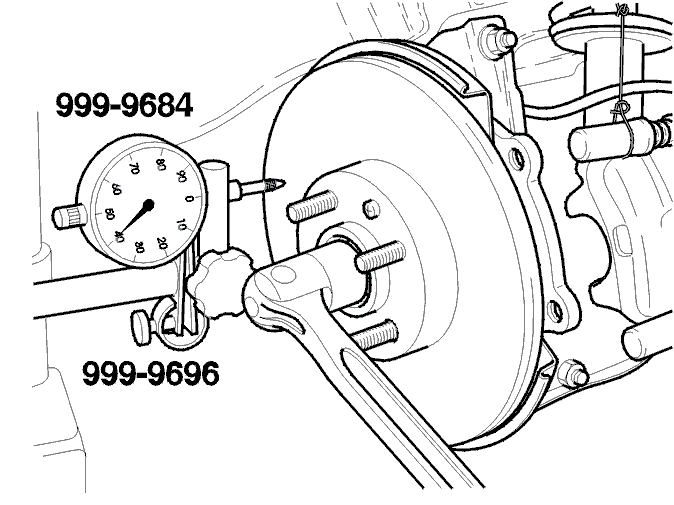

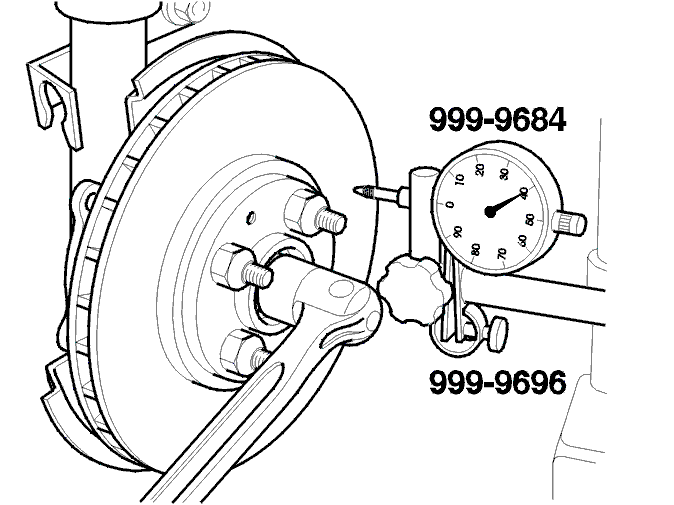

Соберите циферблатный индикатор(🔧 MAGNETSTATIV, 🔧 INDIKATORKLOCKA 0-10 MM) и установите его напротив тормозного диска.Медленно вращайте ступицу, используя торцовый ключ. Максимально допустимый боковой увод наружной стороны ступицы сзади/впереди 0,07 мм.Если максимальный боковой увод выше допустимого, диск надо заменить или отогнуть (если есть соответствующий инструмент).

Примечание: Этот боковой увод может быть вызван боковым уводом ступицы. Проверьте надлежащим образом боковой увод ступицы. См Измерение поперечного отклонения в ступице (передней/задней).

Рабочий элемент во время замены, как описано в Замена переднего тормозного диска (впереди) или Чрфэшщ ђю№ьючэющ фшёъ, чрьхэр (сзади).

Завершение работы

Установите на место тормозную накладку и суппорт тормоза.См. этап Замена переднего тормозного диска (впереди) или Чрфэшщ ђю№ьючэющ фшёъ, чрьхэр (сзади).Установите на место колесо, см. этап Замена передних тормозных накладок.
