Измерение поперечного отклонения в ступице (передней/задней)

Подготовка

Снимите

• крышку ступицы и колесо.
• суппорта тормоза и подвесьте его на стальном проводе во избежание повреждения тормозного шланга. Задний тормозной диск: отсоедините тормозной шланг от суппорта.

Отметьте положение тормозного диска на ступице так, чтобы он мог быть повторно установлен в том положении.Внимательно очистите фланец ступицы.Удалите ржавчину, используя железный скребок или стальную щетку.

Установка оборудование тестирования

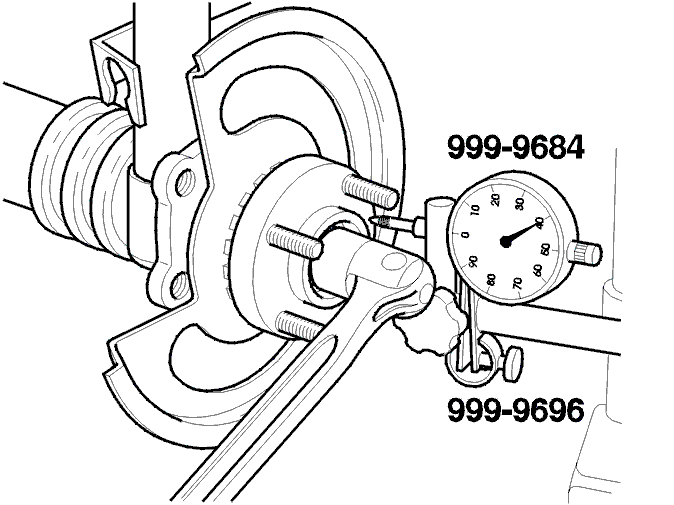

Соберите циферблатный индикатор (🔧 MAGNETSTATIV, 🔧 INDIKATORKLOCKA 0-10 MM).Установите измерительную аппаратуру в соответствии с рисунком.На рисунке изображено измерение переднего колеса.

Измерение поперечного отклонения у ступицы колеса

Поместите циферблатный индикатор у фланца.

Медленно поверните ступицу к передней части при помощи торцевого гаечного ключа Максимальное допустимое отклонение составляет 0.05 мм.

Замените ступицу, если она накладывается. До замены передней или задней ступицы см. Руководство По Эксплуатации и Техническому Обслуживанию, Раздел 6, 7 Передний конец, блок управления S40/V40, 1996-.

Завершение

Установите тормозной диск. Нанесите отметки.Задний тормозной диск: закрутите крепежный болт до 8 Нм.Установите тормозные накладки и суппорт тормоза.Установите колесо, см. операцию Замена передних тормозных накладок.
