Замена передних тормозных колодок

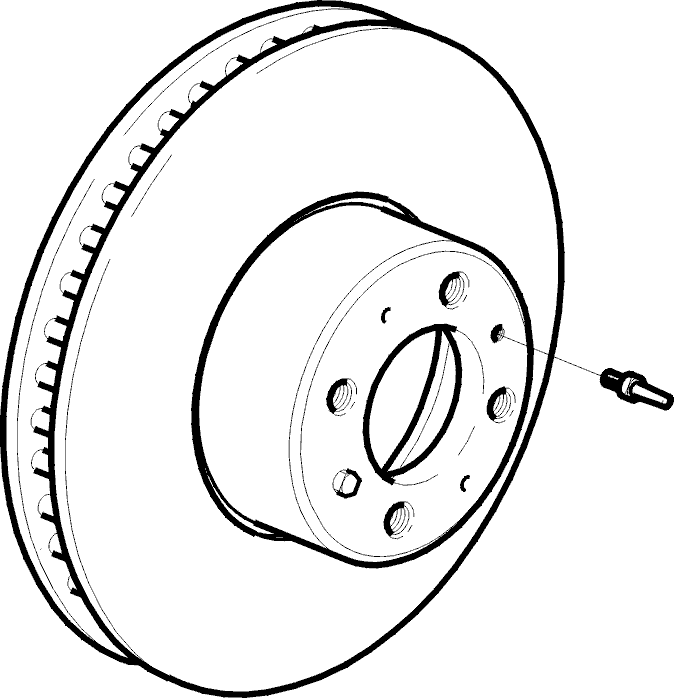

• Проверьте фрикционную поверхность тормозного диска.
• Если тормозной диск имеет признаки неравномерного износа, проверьте его боковое биение, как описано в Измерение бокового биения тормозного диска.
• Если тормозной диск имеет признаки общего износа, изменения по толщине и т.п., замените его, как описано в Замена тормозного диска переднего колеса.

Примечание: Миним. толщина диска, при которой производится его замена = 23,0 мм. Минимальная рекомендуемая толщина диска при установке новых тормозных колодок = 23,8 мм.

Установка установочных штифтов

• Проверьте резиновые втулки установочного штифта. Если необходимо, то замените.
• Нанесите на установочные штифты консистентную силиконовую смазку компании Volvo (Шифр 116 1325-4) и вставьте их в резиновые втулки (4). Штифты должны входить во втулки без затруднений.

Установка суппорта тормоза и тормозных колодок

• Втолкните поршень обратно в цилиндр суппорта тормоза.
• Проверьте правильность установки грязезащитного чехла.

• Установите новые тормозные колодки и установите новый суппорт тормоза.
• Затяните установочные штифты с усилием 30 Нм и установите защитные колпачки.
• Установите стопорную пружину (3).

Завершение процедуры и проверка

• Если тормозной шлангне былотвинчен, перейдите кПроверка уровня тормозной жидкости.
• Если тормозной шланг отвинчивался, закрепите тормозной шланг на суппорте тормоза с моментом затяжки 18 Нм.

Примечание: Убедитесь, что тормозной шланг не перекручен. На тормозном шланге имеется линия белого цвета, которая наглядно показывает перекручен шланг или нет. В случае необходимости поверните шланг с противоположного конца.

• Долейте в бачок тормозную жидкость и прокачайте тормозную систему, как описано в разделе "Прокачивание тормозов". После этого продолжите согласно указанному ниже.Прокачивание тормозов
• Проверьте отсутствие утечек тормозной жидкости; убедитесь в нормальной работе тормозов.

Проверка уровня тормозной жидкости

• Несколько раз нажмите на педаль тормоза.
• Проверьте уровень жидкости в бачке для тормозной жидкости. Если необходимо, долейте в бачок тормозную жидкость.

Установка колеса

• Убедитесь в том, что тормозные диски и контактирующие поверхности обода очищены от загрязнений.
• Нанесите на обод центральной направляющей ступицы противокоррозионный состав 116 1038-3.
• Установите колесо.
• Заверните болты до упора руками, после чего затяните их крест-накрест с усилием 110 Нм. При использовании гайковерта воспользуйтесь динамометрической головкой .

Примечание: Затяжка в болтов последовательности "крест-накрест" и соблюдение указанной величины момента затягивания имеют очень большое значение в предотвращении появления механических напряжений в тормозном диске.
