Замена тормозного диска переднего колеса

Подготовка

• Снимите колесо

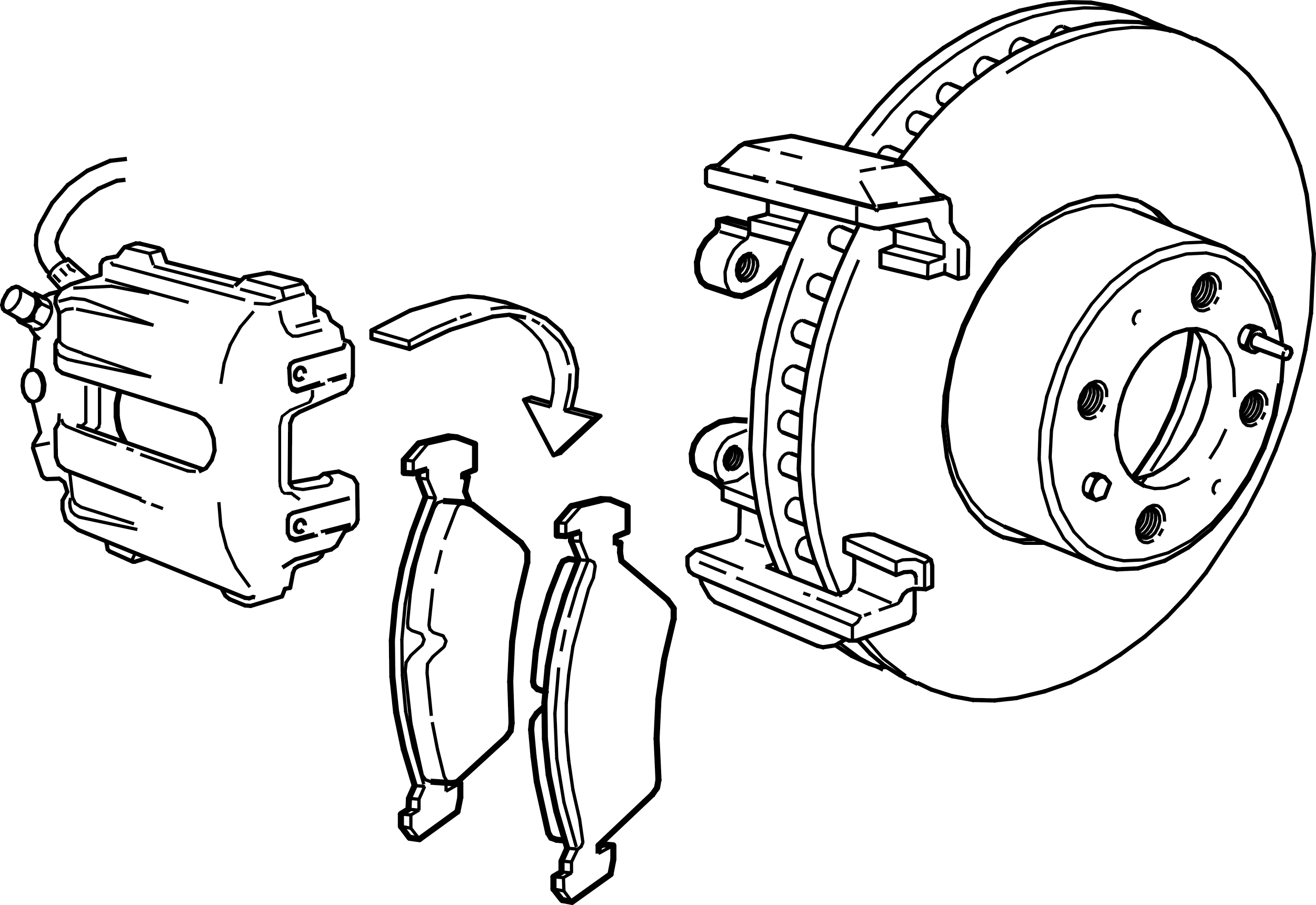

Снятие суппорта тормоза и тормозных колодок

• Осторожно снимите стопорную пружину (3) - следите за тем, чтобы не деформировать ее.
• Снимите защитные колпачки (1) с двух установочных штифтов (2).
• С помощью шестигранного торцевого ключа на 7 мм снимите оба установочных штифта.

• Осторожно (с тем, чтобы не повредить тормозные шланги) снимите суппорт тормоза с крепежного кронштейна.
• Снимите тормозные колодки.
• Для предотвращения повреждения тормозных шлангов подвесьте суппорт тормоза на передней пружине (с помощью стальной проволоки).

Примечание: Не нажимайте на педаль тормоза при снятых тормозных колодках.

Снятие тормозного диска

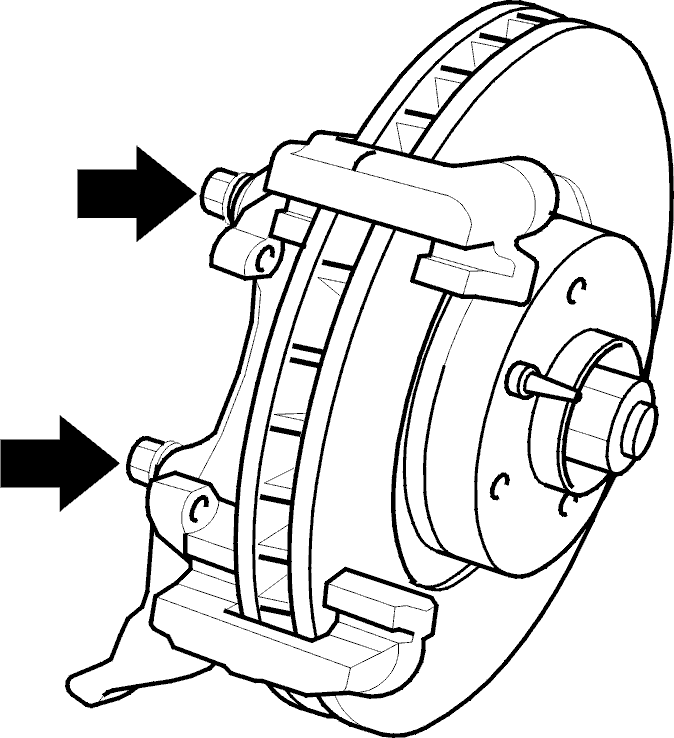

• Вывинтите два крепежных болта суппорта и снимите крепежный кронштейн.
• Вытащите установочные штифты (и болт - в случае моделей более раннего выпуска).
• Снимите тормозной диск.

Очистка и проверка

Примечание: Очистка от загрязнений имеет большое значение для предотвращения бокового биения тормозного диска.

• Проследите за тем, чтобы фланец ступицы был полностью очищен от загрязнений. Удалите ржавчину с помощью стального лезвия и стальной щетки.

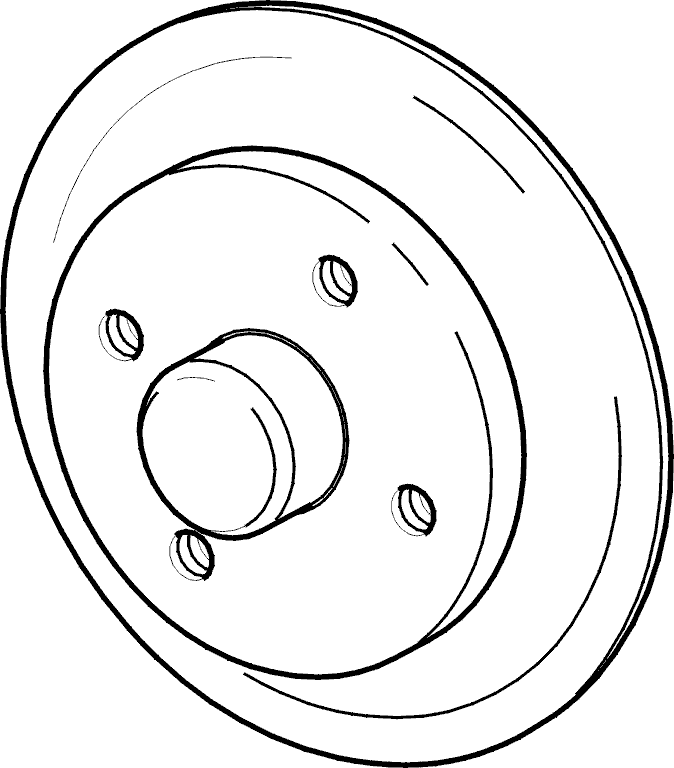

• Проверьте состояние ступицы.
• Если ступица имеет повреждения, измерьте ее боковое биение, как описано в Измерение бокового биения ступицы.

Установка тормозного диска

Примечание: Обращайтесь с новым диском с повышенной осторожностью. Неосторожное обращение может привести к его повреждению (например, к перекосу).

• Установите новый тормозной диск. Затяните установочные штифты (и болт) с моментом затяжки 8 Н·м.

• Установите крепежный кронштейн суппорта с новыми болтами. Затяните крепежные болты с моментом затяжки 100 Н·м.

Завершение процедуры:

• Перейдите к Установка деталей.
