Применимость
| Модель | Двигатель | Год |
|---|---|---|
| 850 | — | 1992–1997 |
| C70 Conv (-05) | — | 1998–2005 |
| C70 Coupe (-02) | — | 1998–2002 |
| S70 | — | 1997–2000 |
| V70 (-00) | — | 1997–2000 |
| V70 XC (-00) | — | 1998–2000 |
Специальные инструменты
- 🔧 MÄTVERKTYGSSATS (NAV OCH BROMSSKIVSKAST,B-VERS)
- 🔧 SKRUVSATS (VERKTYGSSATS INGÅR I VÄSKAN 5418) P800
Подготовка
- Приготовьте комплект измерительного инструмента 🔧 MÄTVERKTYGSSATS (NAV OCH BROMSSKIVSKAST,B-VERS).
- Снимите суппорт тормоза и тормозные колодки, как описано в Замена тормозного диска переднего колеса или Замена тормозного диска заднего колеса. После этого продолжите согласно указанному ниже.
Примечание: Отметьте положение диска относительно ступицы так, чтобы во время сборки диск можно было установить точно на старое место.
- Тщательно очистите фланец ступицы от загрязнений. Удалите ржавчину с помощью стального лезвия и стальной щетки.
Установка измерительного оборудования

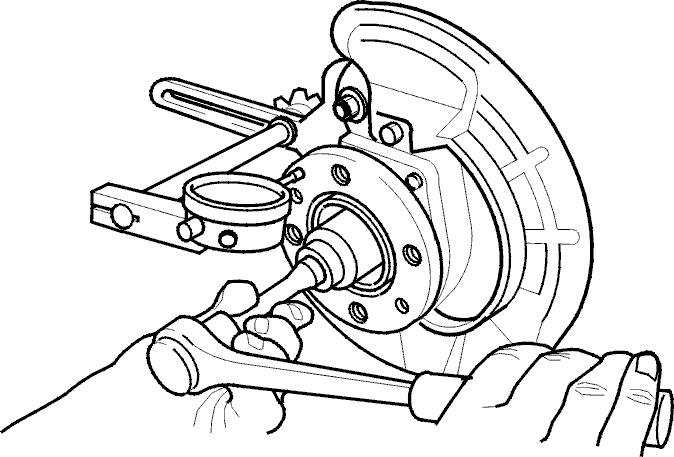

- Установите измерительное оборудование в соответствии с иллюстрацией. Иллюстрация показывает проверку биения ступицы переднего колеса.
- Передний: Используйте болты M8, шайбы и гайки из комплекта 🔧 SKRUVSATS (VERKTYGSSATS INGÅR I VÄSKAN 5418) P800 при монтаже держателя измерительного инструмента на отверстии крепления суппорта.
Примечание: Убедитесь, что кронштейн не лежит на кожухе привода (только в случае передних колес).
- Задний: При установке кронштейна измерительного инструмента в монтажное отверстие суппорта заднего колеса используйте болты, входящие в комплект измерительного инструмента.
Измерение бокового биения
- Прижмите наконечник измерительного прибора к фланцу ступицы, как показано на иллюстрации.
- Осторожно вращайте ступицу. Для облегчения вращения передней ступицы используйте колесный ключ.
Примечание: Иллюстрация показывает проверку биения ступицы переднего колеса.
- Запишите результат измерения биения. Боковое биение ступицы не должно превышать 0,02 мм.
- Если максимальное боковое биение превышает 0,020 мм, то замените ступицу.
Передний: Разделы 6, 7; Передняя подвеска 850 1992Задний: Задняя подвеска 6, 7 850 1992-.
Завершение процедуры:
- Установите тормозной диск на ступицу, совместив нанесенные ранее метки. Затяните установочный штифт и болт с моментом затяжки 8 Н·м.
- Перейдите к Замена тормозного диска переднего колеса или Замена тормозного диска заднего колеса.
