Измерение бокового биения тормозного диска

Подготовка

• Приготовьте измерительный комплект 999 5418.🔧 MÄTVERKTYGSSATS (NAV OCH BROMSSKIVSKAST,B-VERS).

Передний: Снимите суппорт тормоза с крепления суппорта, как описано в Замена тормозных колодок передних тормозов Задний: Снимите суппорт тормоза с заднего моста, смотрите Замена тормозного диска заднего колеса После этого продолжите согласно указанному ниже.

Установка зажимного кольца

Ступицы с четырьмя колесными болтами: Установите на ступице зажимное кольцо 🔧 KLÄMMRING (MÄTNING-KAST/BROMSSKIVA) P800 , и закрепите его колесными гайками.Ступицы с пятью колесными болтами:

• Установите на ступицу зажимное кольцо 999 5419, входящее в комплект измерительного устройства 🔧 MÄTVERKTYGSSATS (NAV OCH BROMSSKIVSKAST,B-VERS) , и закрепите его колесными гайками.
• Проследите за тем, чтобы контактирующие поверхности тормозного диска и зажимного кольца были очищены от загрязнений.

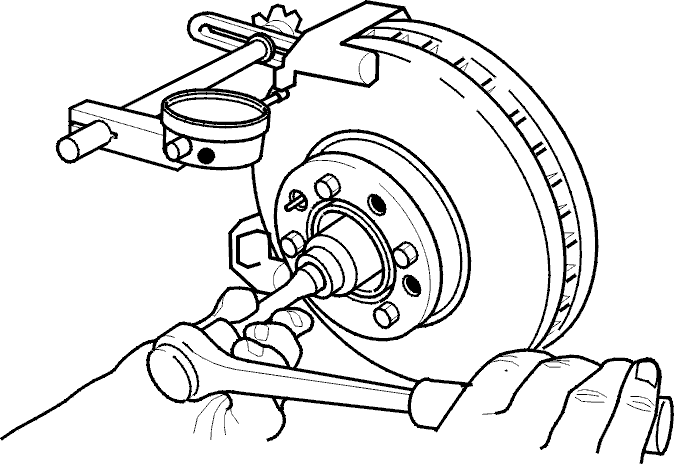

• Затяните болты рукой, после чего затяните их крест-накрест с усилием 110 Н·м. При затяжке с помощью пневматического инструмента используйте динамометрическую головку 🔧 MOMENTHYLSA 1/2" 19 MM (12 KPM).

Установка контрольного оборудования

Установите кронштейн из комплекта измерительного прибора. Передний: Закрепите кронштейн на креплении суппорта с помощью крепежных болтов набора болтов 🔧 SKRUVSATS (VERKTYGSSATS INGÅR I VÄSKAN 5418) P800.Задний: Присоедините кронштейн к крепежным выступам суппорта тормоза, используя болты, входящие в комплект измерительного прибора 🔧 MÄTVERKTYGSSATS (NAV OCH BROMSSKIVSKAST,B-VERS).Максимальное боковое биение тормозного диска не должно превышать 0,040 мм (передний тормозной диск) или 0,080 мм (задний тормозной диск).

• Снимите испытательное оборудование.
• Если боковое биение тормозного диска выходит за допустимые пределы, то при наличии токарного станка диск обтачивают, или заменяют. Замена выполняется согласно Замена тормозного диска переднего колеса или Замена тормозного диска заднего колеса.

Примечание: Иллюстрация показывает проверку биения ступицы переднего колеса.

Завершение процедуры:

• Перейдите к Замена передних тормозных колодок или Замена задних тормозных колодок.
