Замена модуля рулевого колеса (1994, 1995)

Подготовка

• Выключите зажигание
• Отключите отрицательный провод от аккумулятора

Снимите модуль рулевого колеса

• Примечание: > Отрицательный провод аккумулятора должен быть отключен

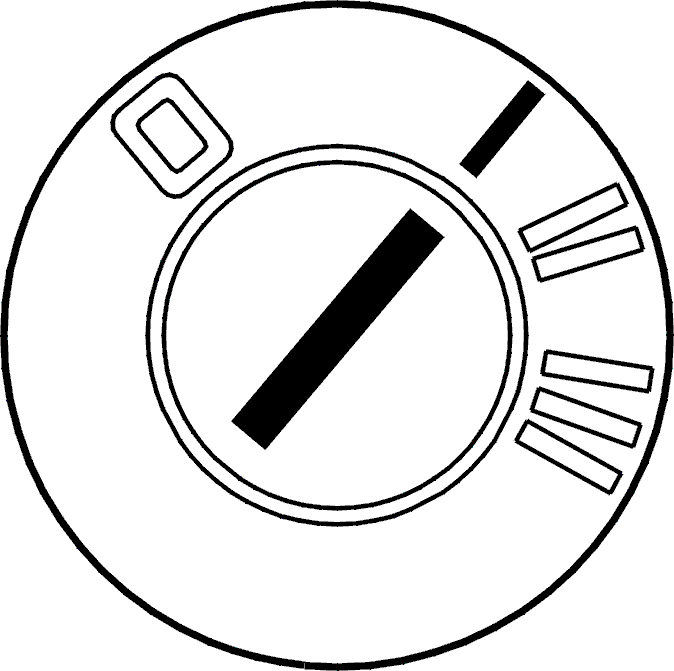

• Выключатель зажигания в положении I для освобождения замка рулевого колеса

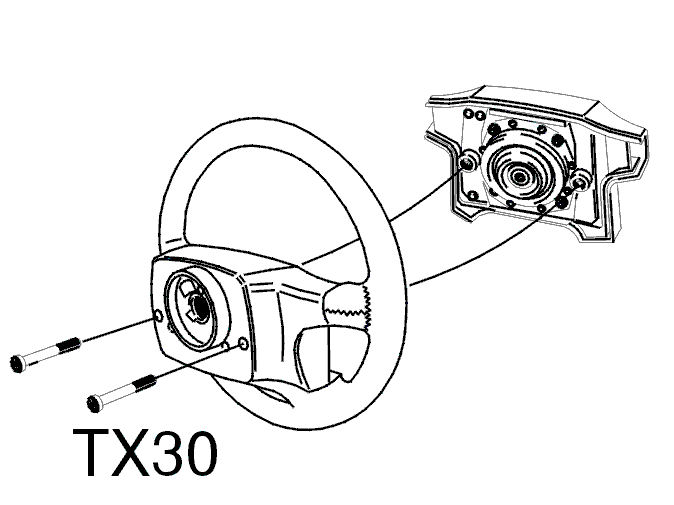

• Снимите модуль рулевого колеса для чего ослабьте два винта torx с обратной стороны рулевого колеса. Проверните рулевое колесо (на 90 ° в обе стороны) для получения доступа к винтам.
• Отсоедините разъем и поднимите модуль рулевого колеса

Примечание: Если модуль рулевого колеса сработал, то также должна быть заменена контактная катушка. (Разъем мог быть поврежден выделяющимся при срабатывании теплом. Газовый генератор остается горячим примерно в течение 30 минут после срабатывания). Замена описана в Замена модуля рулевого колеса, рулевого колеса и контактной кату шки.

Обращение с демонтированным модулем рулевого колеса описано в Обращение с несработавшими модулями надувной подушки/натяжного устройства ремней безопасности.

Внимание: Ни при каких обстоятельствах омметр или другой находящийся под напряжением измерительный прибор не должен использоваться для измерения сопротивления модуля рулевого колеса.

Установите новый модуль рулевого колеса

• Примечание: > Отрицательный провод аккумулятора должен быть отключен

• Ключ зажигания должен находиться в положении I, чтобы был освобожден замок рулевого колеса

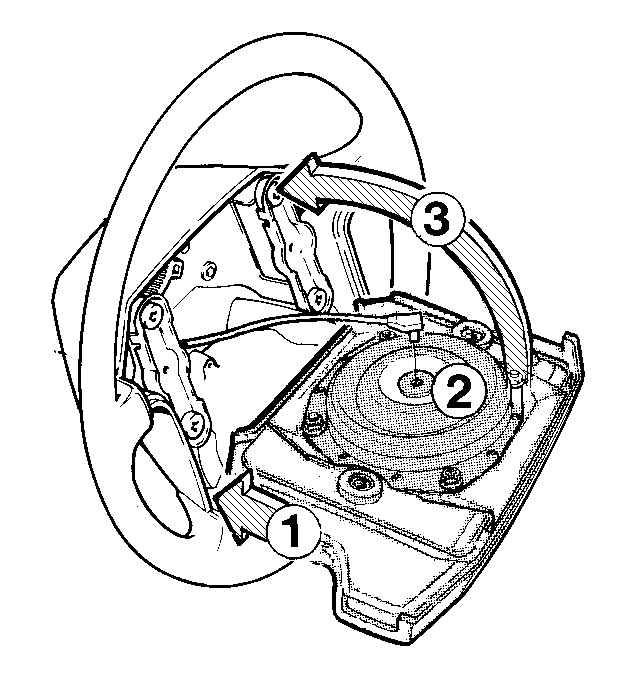

• Установите нижний край модуля рулевого колеса на рулевое колесо (1)
• Подключите разъем (2)
• Установите модуль на место (3), убедившись, что кабель ничем не зажат.
• Закрепите модуль с помощью затягивания винтом torx сзади. Сначала ввинтите правый винт. Поверните колесо для получения доступа к винтам

Моменты затяжки: 10 НмПроверьте работу:

• Убедитесь, что надежно закреплен модуль рулевого колеса

Замена наклейки

Примечание: Не забудьте заменить наклейку на средней стойке на новую наклейку, поставляемую вместе с модулем рулевого колеса.

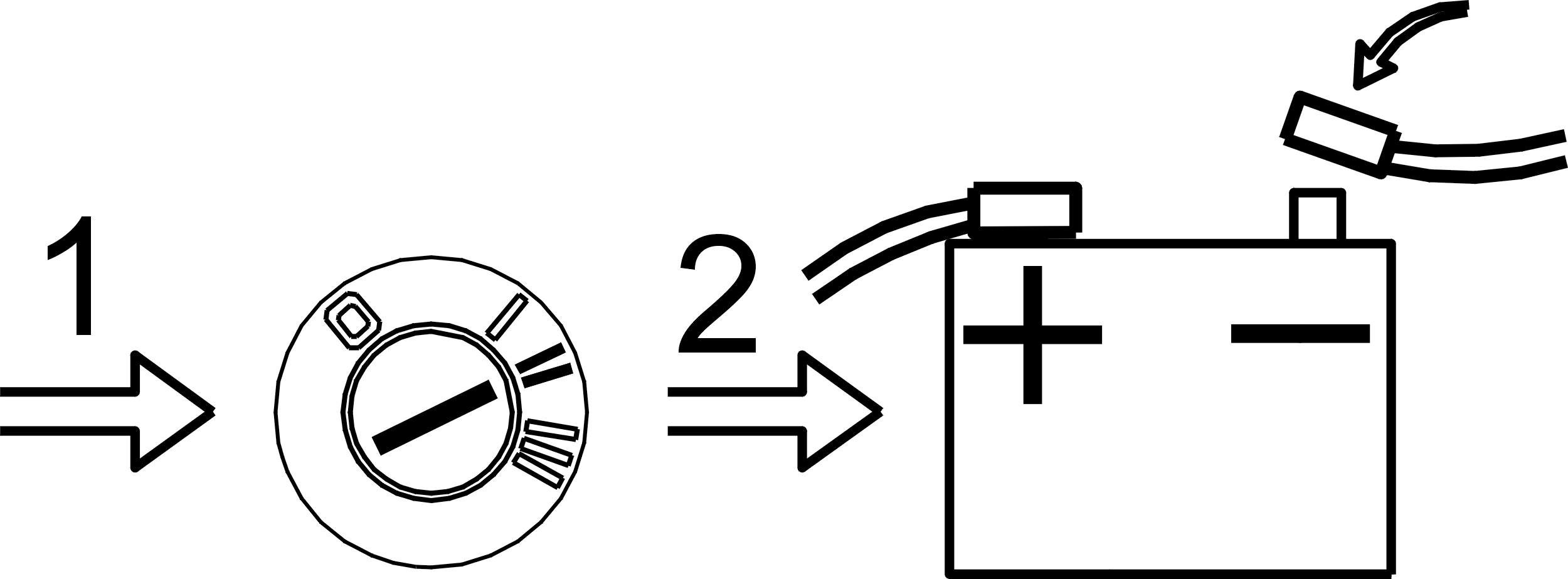

Заключительная проверка

• Включите зажигание.
• Подсоедините отрицательный провод к аккумуляторной батарее.

Внимание: Перед подсоединением отрицательного провода к аккумуляторной батарее убедитесь, что в автомобиле никого нет.
- Смонтируйте все компоненты.
- Убедитесь, что коды неисправностей не зарегистрированы.
