Обращение с несработавшими модулями надувной подушки/натяжного устройства ремней безопасности

Компания Volvo рекомендует, чтобы при утилизации автомобиля или надувной подушки срабатывание модуля надувной подушки/натяжного устройство ремней безопасности производилось еще при нахождении в автомобиле.

Примечание: При срабатывании модуля надувной подушки газовый генератор сильно нагревается. Демонтируйте модуль примерно через 30 минут после срабатывания.

Внимание: Не пытайтесь вызвать срабатывание модуля надувной подушки или натяжного устройства ремней безопасности, которые не закреплены надежно в автомобиле, или вынуты из автомобиля. Это может привести к получению травм.

Внимание: Не вызывайте срабатывание модуля или натяжного устройства ремней безопасности при нахождении кого-нибудь в автомобиле.

Подготовка

• Выведите автомобиль из мастерской.
• Выключите зажигание.
• Вытащите аккумулятор.
• Откройте все окна и двери автомобиля.

Примечание: Убедитесь, что модуль надувной подушки/натяжное устройство ремней безопасности надежно закреплены в автомобиле и рядом с ними нет никаких незакрепленных компонентов.

Контакты

Внимание: При выполнении этой процедуры используйте защитные очки.

Контакты системы SRS-2.2

• Подключите два провода длиной 6 метров к 2-контатным разъемам кабеля поджига модуля/натяжного устройства ремней безопасности, срабатывание которых необходимо вызывать.

Смотрите раздел: Компоненты системы SRSб…Є‹Œ‰Œ‘†ЁŠ† а…‡Ѓ†Œƒ ‹аŒƒŒ„ˆŠ SRS и действующие схемы проводки с указанием расположения разъемов. Используйте тот же тип разъемов, что и в автомобиле или подключитесь непосредственно к кабелям разъемов в соответствии со следующим:

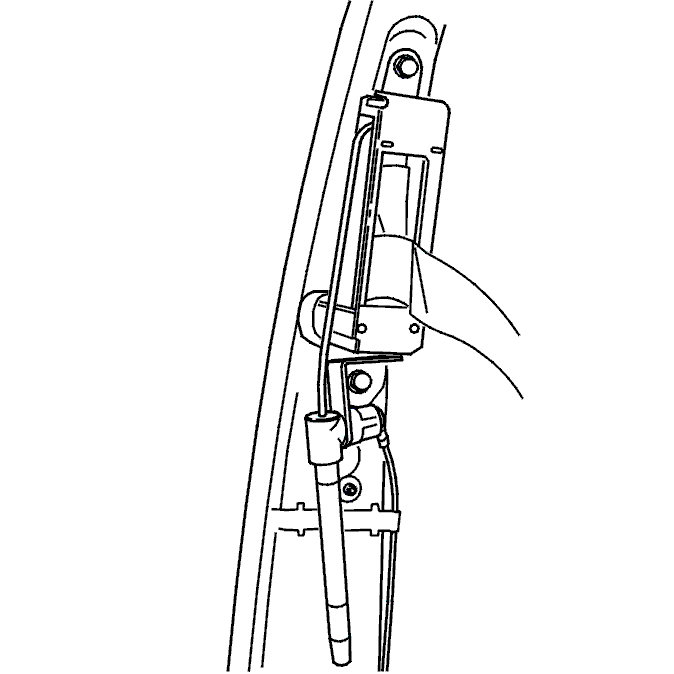

1. Отключите 2-контактный разъем, смотрите рисунок
2. Присоедините 6-метровый провод к части датчика SRS для разъема. Таким образом, эти провода могут использоваться еще раз, для следующей подобной операции.
3. Подключите 2-контактный разъем

Контакты системы SRS-2.3(Контакты системы SRS-2.3 используются для поставки в США/Канаду)

Примечание: Должен использоваться кабель поджига для системы SRS-2.2.

В кабеле поджига для системы SRS-2.2 используется разъем со встроенным конденсатором. Этот конденсатор может быть подсоединен к компоненту системы SRS-2.3.

• Отсоедините кабель поджига, присоединенный к модулю надувной подушки/натяжному устройству ремня безопасности, срабатывание которых необходимо вызвать.
• Подключите кабель поджига от системы SRS 2.2
• Присоедините провод длиной 6 метров к кабелю поджига.

Вызывание срабатывания

Примечание: Убедитесь, что модуль надувной подушки/натяжное устройство ремней безопасности надежно закреплены в автомобиле и рядом с ними нет никаких незакрепленных компонентов.

Внимание: Не вызывайте срабатывание модуля или натяжного устройства ремней безопасности при нахождении кого-нибудь в автомобиле.

• Встаньте на расстоянии 6 метров от автомобиля
• Для вызывания срабатывания модуля надувной подушки/натяжного устройства ремня безопасности подключите провода к аккумулятору с напряжением 12 В.

Если модуль надувной подушки/натяжной устройство ремней безопасности не сработают, то перед осмотром проводов отсоедините их от выводов аккумулятора. Проявляйте большую осторожность!

• Попробуйте еще раз.

Убедитесь, что сработало натяжное устройство ремней безопасности. Смотрите Проверка натяжных устройств ремней безопасности и Проверка натяжных устройств ремней безопасности.
