Замена модуля надувной подушки пассажира

Подготовка

• Выключите зажигание
• Отключите отрицательный провод от аккумулятора

Снимите перчаточный ящик

• Откиньте крышку перчаточного ящика
• Отсоедините рычаги крышки перчаточного ящика. Вставьте маленькую отвертку между крышкой и рычагом и отсоедините рычаг.
• Вывинтите винты (6 x Torx 25) из вставки перчаточного ящика
• Вытащите вставку перчаточного ящика

Отключите разъем кабеля поджига SRS

• Отключите разъем кабеля поджига SRS от нижней части модуля пассажира.

Примечание: Если модуль сработал, то кабель поджига SRS также должен быть заменен. (Разъем может быть поврежден теплом, выделяющимся при срабатывании. Газовый генератор остается горячим в течение примерно 30 минут после срабатывания). Описание замены кабеля поджига SRS смотрите в Замена кабеля поджига модуля SRS пассажира.

Внимание: Ни при каких обстоятельствах нельзя использовать омметр или другой находящийся под напряжением измерительный прибор для измерения сопротивления модуля пассажира. Кабель SRS в системе SRS 2.2 не должен проверяться при подключенном модуле надувной подушки пассажира. Модуль пассажира может сработать.

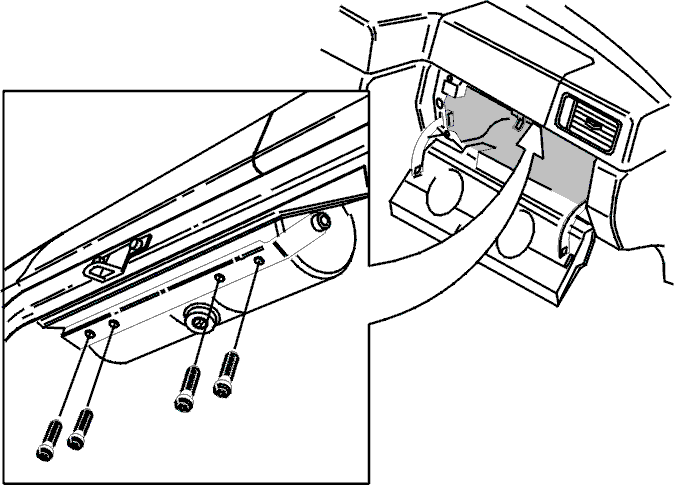

Отвинтите винты модуля пассажира

• Отвинтите винты модуля пассажира (4) над перчаточным ящиком, как показано на рисунке.

Снимите вентиляционные каналы приборной панели

• Снимите заглушки бокового антиобледенителя и отвинтите винты с обеих сторон (смотрите 1 на рисунке).
• Снимите вентиляционные каналы приборной панели (4); Один по бокам и два в середине.

Поверните вентиляционные каналы вниз и вытащите, или осторожно подденьте отверткой сбоку и вытащите.Справа должен быть вынут вентиляционный канал и воздуховод.

Снимите громкоговорители

• Снимите решетки левого и правого громкоговорителей
• Снимите левый и правый громкоговорители(Нажмите на пластиковые заглушки в середине).
• Отсоедините разъемы громкоговорителей.
• Отвинтите винт (смотрите 2 на рисунке) ниже решетки правого громкоговорителя.

Снимите крышку с модулем пассажира

Отвинтите винты крепления крышки (x 12). Смотрите стрелки на рисунке.В соответствии с Снимите вентиляционные каналы приборной
панели два винта должны быть вывинчены с каждой стороны. В соответствии с Снимите громкоговорители один винт должен быть отвинчен под решеткой правого громкоговорителя.Отвинтите 9 оставшихся крепежных винтов следующим образом:

• 2 винта передней стойки. (Один винт с каждой стороны крепит крышку к передней стойке).
• 2 винта над комбинированной приборной панелью
• 1 винт за левым вентиляционным каналом приборной панели
• 2 винта за центральными вентиляционными каналами приборной панели
• 2 винта над перчаточным ящиком

Снимите крышку вместе с модулем пассажира.

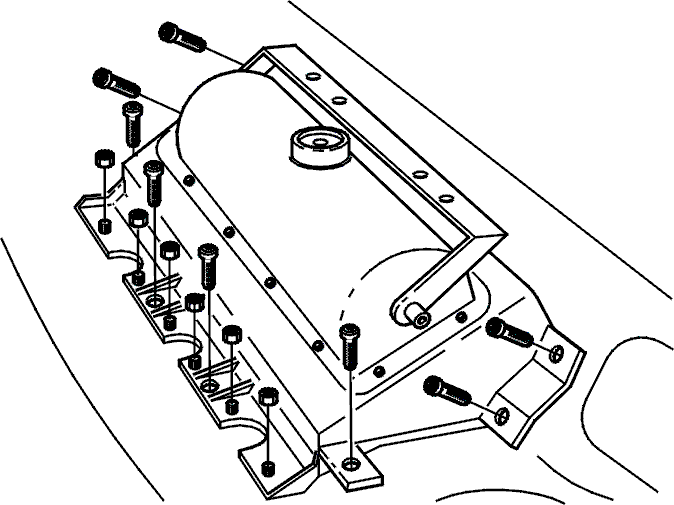

Отделите модуль пассажира от крышки

Модуль крепится к крышке с помощью 8 винтов и 6 гаек.

• Отвинтите только те винты и гайки, которые указаны на рисунке.

Внимание: Модуль надувной подушки не должен отвинчиваться.

В моделях 1993 г. используются специальные винты и гайки. (При замене модуля пассажира эти специальные винты и гайки должны быть заменены на обычные винты и гайки).Специальные винты и гайки должны отвинчиваться с помощью плоскогубцев для гаек.В моделях 1994 г. используются стандартные винты и гайки.

Описание обращения с демонтированным модулем пассажира смотрите в Обращение с несработавшими модулями надувной подушки/натяжного устройства ремней безопасности.

Прикрепите модуль пассажира к крышке

• Зажигание должно быть выключено
• Отрицательный вывод аккумулятора должен быть отсоединен

• Прикрепите модуль пассажира к крышке

При установке модуля всегда используйте новые винты и гайки независимо от того, какие винты и гайки использовались до этого.Моменты затяжки:

• Для гаек: 6 Нм
• Для винтов: 3 Нм

После затягивания нанесите на винты по капле краски.

Выполните установку в обратной последовательности:

• Крышка (с модулем пассажира, присоединенным в соответствии с Прикрепите модуль пассажира к крышке)
• Кабель громкоговорителя
• Громкоговорители
• Каналы антиобледенителя
• Боковые антиобледенители
• 4 винта модуля пассажира над перчаточным ящиком Момент затяжки: 7 Нм
• Подключите разъем кабеля поджига SRS к модулю пассажира

• Примечание: > Если модуль сработал, то кабель поджига SRS должен быть заменен на новый. Смотрите Замена кабеля поджига модуля SRS пассажира.

• Перчаточный ящик
• Рычаги крышки перчаточного ящика

Замена наклейки

Примечание: Не забудьте заменить наклейку на средней стойке на новую наклейку, прилагаемую к модулю.
