Замена коробки передач (B8444S)

Снимите коническую передачу. См. Коническая передача, замена.

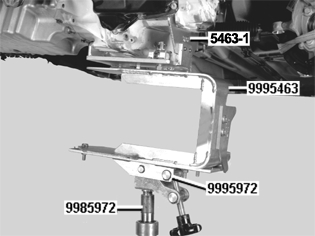

Опустите левую подъемную траверсу на 60 мм.

Подсказка: Медленно опустите подъемную траверсу, когда конец резьбового соединения покажется в смотровом отверстии.

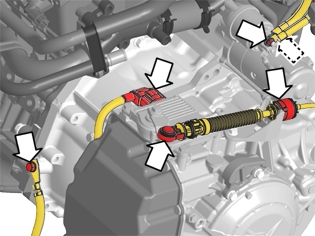

Снимите:

• провод массы
• разъем модуля управления коробки передач (TCM)

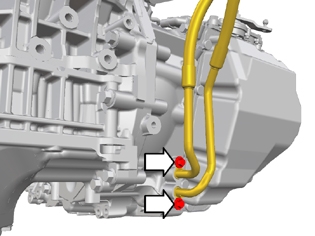

• трос коробки передач, используйте 🔧 ВИЛЬЧАТЫЙ РЫЧАГ
• оба разъема стартера.

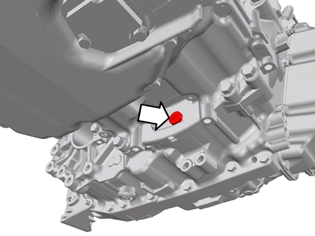

Подсказка: Во избежание вытекания установите пластиковую пробку в нижнее отверстие коробки передач.

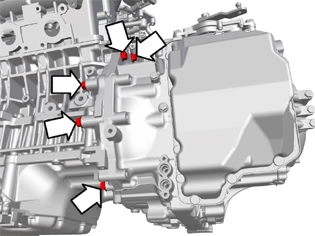

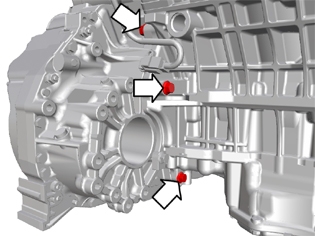

х 6.

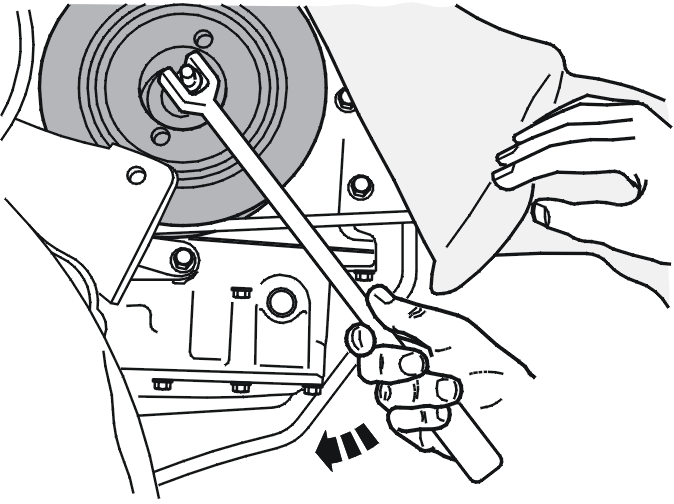

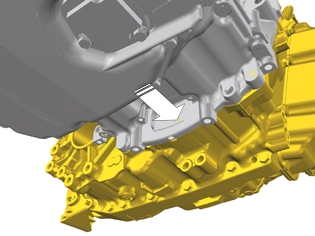

Поверните следующий винт вперед.

Внимание: Убедитесь в том, что гидротранформатор следует за коробкой передач и не вытягивает вал статора. Нажмите отверткой через несколько отверстий для винтов.

Подготовьте коробку передач. См. Конечная передача.

Установка коробки передач

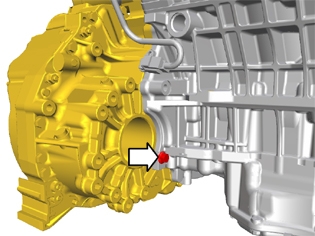

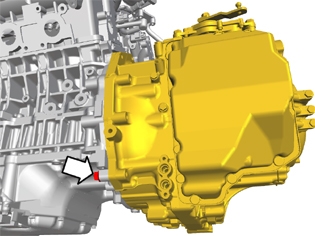

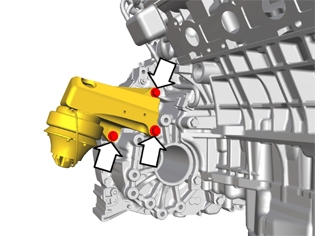

M10Используйте 🔧 T9997185, для верхнего винта.

M10

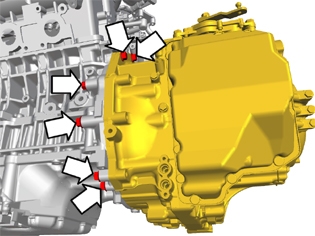

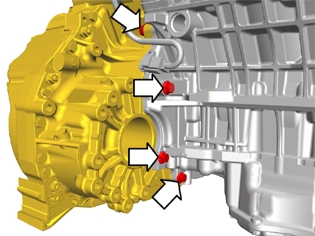

Установите 6 х М10/Torx 50. Вначале слегка затяните все винты.Затяните согласно: Момент затяжки.

Примечание: Используйте новые винты.

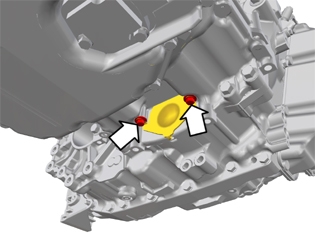

Поверните следующий винт вперед.

M6

M6

M10

Установите:

• провод массы, М8
• разъем модуля управления коробки передач (TCM)
• трос коробки передач
• стартер, ножевой разъем и B+. Затяните. См. Момент затяжки.

Поднимите левую подъемную траверсу на 60 мм.

Установите коническую передачу. См. Коническая передача, замена

Примечание: Этот момент должен выполняться при установке нового компонента.

Закажите и загрузите программное обеспечение согласно: 9438291
