Коническая передача, замена (2005, 2006)

Снимите:

• передний коллектор. Выхлопной коллектор/прокладка, цилиндр 1, 3, 5 и 7 (блок 1), замена
• задний коллектор. Выхлопной коллектор/прокладка, цилиндр 2, 4, 6 и 8 (блок 2), замена
• карданный вал с поводка конической передачи Карданный вал, замена

При установке новой конической передачи эти детали утилизируются.

При установке новой конической передачи эти детали утилизируются.

При установке новой конической передачи эти детали утилизируются.

При установке новой конической передачи эти детали утилизируются.

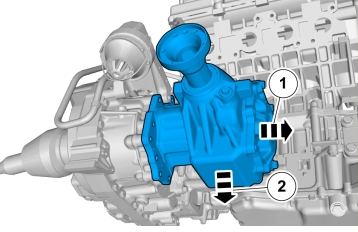

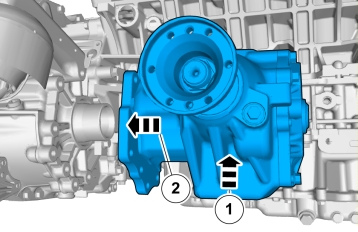

При установке новой конической передачи эти детали переносятся.

Нанесите смазку согласно Смазка для шлицов

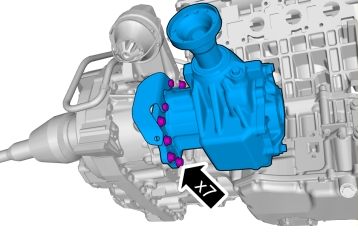

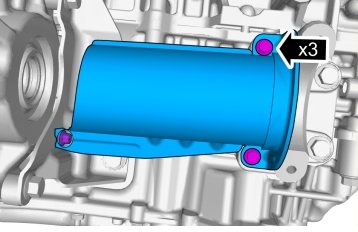

Затяните коническую передачу на коробке передач. См.Момент затяжки

Только при замене на новую деталь

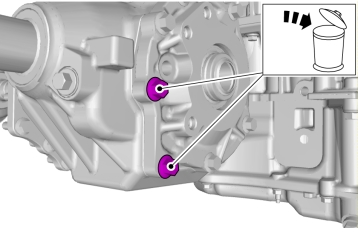

Утилизируйте винты.

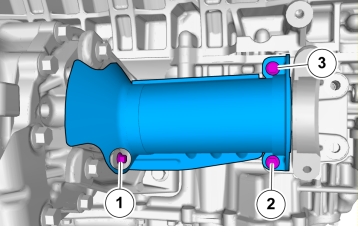

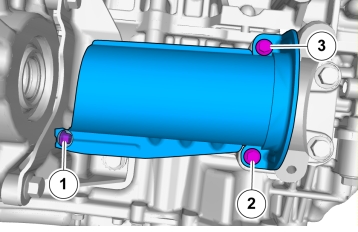

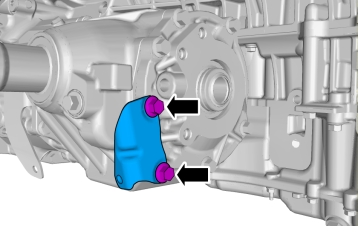

Затяните консоль коллектора на конической передаче. См. Момент затяжки Важно! Используйте новые винты!

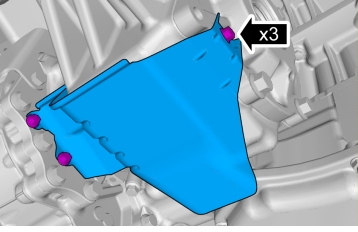

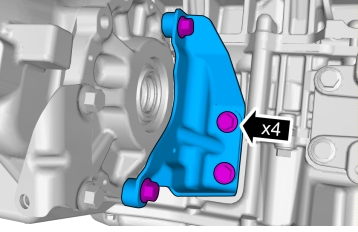

Затяните консоль конической передачи. См. Момент затяжки

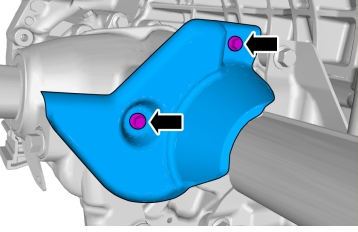

Момент затяжки: М6 см. Момент затяжки

Выполняется только при повторном использовании первоначальной детали.

Момент затяжки: консоль конической передачи см. Момент затяжки

Момент затяжки: М6 см. Момент затяжки

Момент затяжки: М6 см. Момент затяжки

Момент затяжки: М6 см. Момент затяжки

Применимо ко всем моделям

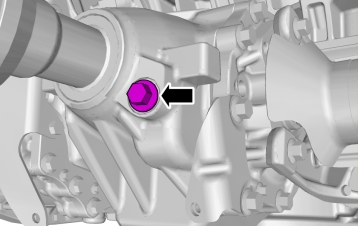

Угловая передача поставляется заполненной маслом, тем не менее, всегда проверяйте уровень масла.Осторожно! Будьте готовы собрать вытекающую жидкость.Проверьте уровень масла. См. Smörjmedel transmission Момент затяжки: уровнемерная пробка см.Момент затяжки

Установите в обратном порядке.
