Применимость
| Модель | Двигатель | Год |
|---|---|---|
| XC90 | B8444S | 2005–2011 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Снятие
Снятие переднего подрамника
Снимите передний подрамник. См.: Подрамник, передний, замена.
Снятие вентилятора охлаждения двигателя
Снимите электрический охлаждающий вентилятор. См. Вентилятор охлаждения двигателя (FC), замена.
Снятие передней подушки двигателя
Снимите:
- 3 винта M10 кронштейна подушки двигателя в блоке цилиндров
- подушку двигателя с защитной пластиной
- разъемы с лямбда-зондов и отсоедините провод от зажимов и хомутов.
Снятие выхлопного коллектора, цилиндр 1, 3, 5 и 7 (блок 1)

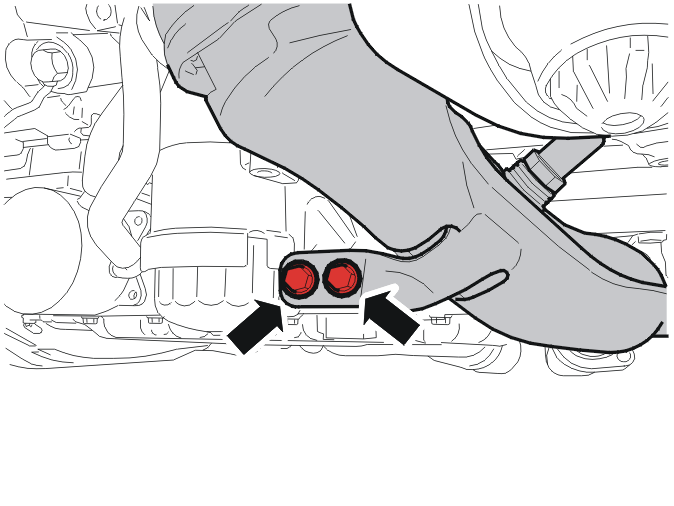

Снимите 2 винта M6 опорного кронштейна для выпускного коллектора в поддоне.

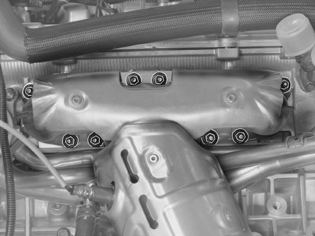

Снимите 8 гаек М8 на фланце выпускного коллектора в сторону головки цилиндра.Опустите выпускной коллектор.Снимите прокладку выпускного коллектора. Выбросьте прокладку.При замене выпускного коллектора передвинте лямбда-зонд. Используйте 🔧 HYLSA NV-22 (LAMBDASOND). Затяните согласно: Момент затяжки.
Установка
Примечание: Моменты затяжки см.: Момент затяжки.
Примечание: Чтобы убедиться, что нет утечки выхлопных газов, см.: Фланцевое соединение, сборка.
Установка выхлопного коллектора, цилиндр 1, 3, 5 и 7 (блок 1)
Установите:
- новую прокладку
- выпускной коллектор
- 8 гаек. Затяните согласно: Момент затяжки.
Установите:
- 2 винта М6 опорного кронштейна для выпускного коллектора в поддоне; затяните
- разъемы на лямбда-зонды и провод в зажимы и хомуты.
Установка передней подушки двигателя
Установите:
- подушку двигателя с защитной пластиной.
- 3 винта M10 кронштейна подушки двигателя в блоке цилиндров; затяните.
Установка вентилятора охлаждения двигателя
Установите электрический охлаждающий вентилятор. См. Вентилятор охлаждения двигателя (FC), замена.
Установка переднего подрамника
Установите передний подрамник. См.: Подрамник, передний, замена.
Проверьте
Запустите двигатель и проверьте на утечки и работоспособность.
