Подрамник, передний, замена (B8444S)

Подготовительные работы

Снимите оба передних колеса.

Снятие болтов рычага передачи момента

Снимите 2 винта у колесной стойки с обеих сторон.

Установка на место подъемного механизма

Снимите:

• крышку маслозаливной горловины
• верхнюю крышку двигателя, потянув ее вверх

Осторожно: При подъеме двигателя следите за тем, чтобы подъемная петля не царапала рычаг передачи момента. Оберните рычаг передачи момента лентой и не давайте ему соприкасаться с петлей.

Установите:

• крышку маслозаливной горловины
• подъемный механизм: 🔧 ПОДЪЕМНАЯ ТРАВЕРСА (ДВИГАТЕЛИ), ИСПОЛЬЗУЕТСЯ С 2 X 999 5460, объединенный с набором 🔧 Комплект зажимного приспособления (для 9995716B) и подъемными крюками: 🔧 Подъемный крюк. Приподнимите двигатель так, чтобы разгрузить подушки двигателя.

Снятие подкрыльника

Снимите:

• пластмассовые гайки, 2 шт.
• подкрыльник.

Снятие винтов правой подушки двигателя

Снимите болты (1), 2 шт.

Снятие защитного листа

Выверните 6 винтов.

Примечание: На верхнем креплении пластины имеется направляющая втулка. Ее следует слегка приподнять таким образом, чтобы панель можно было сдвинуть вперед.

Поднимите и переместите защитный лист вперед. Снимите защитный лист.

Снятие защитного кожуха под двигателем

Снимите:

• болты, 6 шт.
• защитную крышку под двигателем.

Снятие болтов крепления коробки передач и нижнего рычага передачи момента

Снимите болты, 2 шт.

Снятие выхлопных труб между передним и задним катализатором

Снимите:

• гайки обеих выхлопных труб
• обе выхлопные трубы.

Снятие нижнего болта передней подушки двигателя

Снимите нижний болт подушки двигателя.

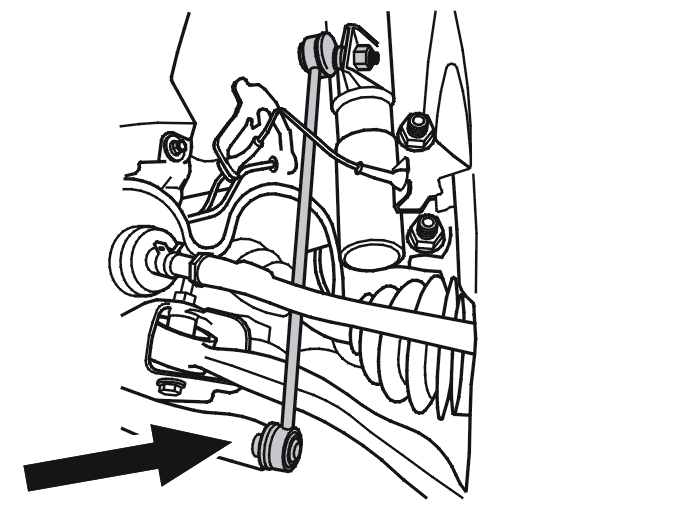

Снятие рычага стабилизатора поперечной устойчивости со стабилизатора поперечной устойчивости с обеих сторон

Снимите рычаги стабилизатора поперечной устойчивости со стабилизатора поперечной устойчивости с обеих сторон. Используйте: 🔧 ГОЛОВКА ВЕРХНЕЙ ГАЙКИ ЗАДНЕГО АМОРТИЗАТОРА и накидной ключ в качестве упора, чтобы не повредить резиновую защиту.

Снятие ведущей оси

Снимите болт ведущей оси. Вставьте отвертку в качестве упора в тормозной диск. Постучите немного по ведущей оси в ступице. Используйте латунный дорн.

Снятие шарнирного рычага с цапфы поворотного кулака с обеих сторон

Снимите шаровой шарнир, см.Шаровой шарнир, замена

Снимите шарнирный рычаг с пальца шарового шарнира.Потяните вниз шарнирный рычаг. Используйте: 🔧 Рычаг и переместите цапфу поворотного кулака в сторону, одновременно установив на место защитную втулку: 🔧 ЗАЩИТНАЯ НАСАДКА (ЗАЩИТА-ШАРОВОЙ ШАРНИР, ВЕДУЩАЯ ШЕСТЕРНЯ) P800 пальца шарового шарнира. Закрепите ее на месте при помощи гайки шарового шарнира.

Снятие рулевого механизма со вспомогательной рамы

Снимите:

• гайки, 4 шт.
• болт, 1 шт.

Снятие вспомогательной рамы

Осторожно: Следите за тем, чтобы трубы или проводка не оказались под нагрузкой или не были зажаты при опускании подрамника.

Отсоедините:

• разъемы нагреваемого датчика кислорода (HO2S), 2 шт., от заднего края подрамника
• разъем нагреваемого датчика кислорода (HO2S) от переднего края подрамника.

Снимите болты крепления заземления на переднем крае вспомогательной рамы.Поместите подъемный стол под вспомогательную раму.

Снимите:

• болты кронштейнов в заднем крае вспомогательной рамы
• болты в переднем и заднем крае вспомогательной рамы
• кронштейны вспомогательной рамы.

Снимите провода нагреваемого датчика кислорода (HO2S) со стабилизатора поперечной устойчивости.Снимите нижний шланг охлаждающей жидкости с кронштейна на вспомогательной раме.Осторожно опустите подрамник. Освободите маслопроводы рулевого механизма из зажима на подрамнике.Снимите болты кронштейна, удерживающего напорную трубку рулевого механизма на вспомогательной раме.

Перенос компонентов

Перенесите шарнирные рычаги с обеих сторон.

Установите:

• 2 передних винта на рычагах управления. Затяните. См.: Момент затяжки
• задний винт на рычагах управления. Затяните. См. Момент затяжки.

Перенесите стабилизатор поперечной устойчивости. Установите на место болты М10 стабилизатора поперечной устойчивости, 4 шт.Перенесите правую подушку двигателя.Установите на место болты подушки двигателя, 2 шт. согласно: Момент затяжки.Установите нижний рычаг передачи момента с гайками. См. Момент затяжки.Установите новый держатель трубки/шланга. Перенесите кронштейн на нижний шланг охлаждающей жидкости. Установите винт M6 в кронштейн.

Установка на место вспомогательной рамы

Осторожно: При поднятии вспомогательной рамы убедитесь, что трубы или проводка не оказались под нагрузкой или не были зажаты.

Подъем вспомогательной рамы.

Установите:

• маслопроводы рулевого механизма в зажимы на подрамнике
• болт М6 кронштейна, удерживающего напорную трубу рулевого механизма на вспомогательной раме
• нижний шланг охлаждающей жидкости в кронштейн на подрамнике.

Установите четыре винта подрамника вместе с кронштейнами/шайбами подрамника и обогреватель блока цилиндров (при наличии).Используйте новые винты. Смажьте винты.

Примечание: Всегда используйте новые пластмассовые шайбы.

Затяните, см.: Момент затяжки. Затягивайте вначале винты на левой стороне подрамника, и затем на правой стороне.Затяните винты кронштейнов М10.

Установите провода датчика кислорода на стабилизаторе поперечной устойчивости.Уберите подъемный стол.

Установите:

• разъемы нагреваемого датчика кислорода (HO2S), 2 шт., на заднем крае подрамника
• разъем нагреваемого датчика кислорода (HO2S) на переднем крае подрамника
• винты М6 крепления кабеля заземления на переднем крае подрамника.

Установка на место механизма управления на вспомогательной раме

Установите:

• гайки М10, 4 шт.
• винт М10.

Установка на место нижнего болта передней подушки двигателя

Установите нижний винт M10 подушки двигателя.

Установка на место болтов коробки передач на нижнем рычаге передачи момента

Установите на место болты, 2 шт. Затяните согласно: Момент затяжки.

Установка на место выхлопных туб между передним и задним катализатором

Примечание: Чтобы убедиться, что нет утечки выхлопных газов, см.: Фланцевое соединение, сборка.

Установите:

• обе выхлопные трубы
• гайки обеих выхлопных труб М8.

Установка на место шарнирного рычага с обеих сторон

Установите:

• шарнирный рычаг. Используйте: 🔧 Рычаг.
• гайку. Затяните. См. Момент затяжки. В качестве упора используйте накидной ключ Torx, чтобы не повредить кожух шарового шарнира.

Установка на место рычага стабилизатора поперечной устойчивости с обеих сторон

Установите:

• рычаг стабилизатора поперечной устойчивости
• гайку. Затяните. См. Момент затяжки. Используйте головку 🔧 ГОЛОВКА ВЕРХНЕЙ ГАЙКИ ЗАДНЕГО АМОРТИЗАТОРА и накидной ключ Torx в качестве упора, чтобы не повредить резиновый кожух.

Установка на место ведущей оси

Установите болт на место с обеих сторон согласно: Момент затяжки.Используйте отвертку в качестве упора.

Установка на место защитного кожуха под двигателем

Установите:

• защитную крышку под двигателем
• болты М8, 6 шт.

Установка на место защитного листа

Сдвиньте противозаносную пластину вверх в бамперную крышку. Нажмите вперед так, чтобы фиксирующие кронштейны вошли в подрамник. Установите винты.

Установка на место болтов правой подушки двигателя

Установите на место болты, 2 шт. Затяните согласно: Момент затяжки.

Установка на место подкрыльника

Установите:

• подкрыльник
• пластмассовые гайки, 2 шт.

Снятие подъемного механизма

Уберите подъемный механизм: 🔧 ПОДЪЕМНАЯ ТРАВЕРСА (ДВИГАТЕЛИ), ИСПОЛЬЗУЕТСЯ С 2 X 999 5460, набор 🔧 Комплект зажимного приспособления (для 9995716B) и подъемные крюки 🔧 Подъемный крюк.

Установка на место болтов рычага передачи момента

Снимите 2 винта M10 у колесной стойки с обеих сторон.

Завершающие работы

Установите на место передние колеса согласно: Установка колес.Снимите крышку маслозаливной горловины.

Установите:

• переднюю верхнюю крышку двигателя

• Примечание:

крышку маслозаливной горловины. Проведите установку колес согласно: Уголы установки колес, проверка/регулировка.

Примечание: Если подрамник в сборе был снят для освобождения другого блока/компонента, то после установки подрамника регулировку колес выполнять не нужно.
