Вентилятор охлаждения двигателя (FC), замена (B8444S)

Снятие компонентов

Отсоедините отрицательный провод от аккумуляторной батареи. См.: Аккумуляторная батарея, отсоединение.

Снятие впускной трубы воздушного фильтра (ACL)

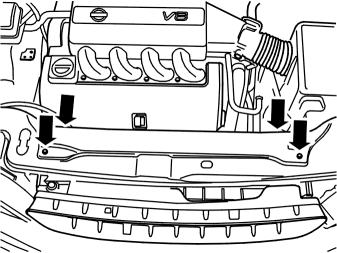

Снимите:

• винты 2 шт.
• впускную трубу воздушного фильтра (ACL).

Снятие противозаносной пластины

Снимите болты, 6 шт.

Примечание: На верхнем креплении пластины имеется направляющая втулка. Ее следует слегка приподнять таким образом, чтобы панель можно было сдвинуть вперед.

Поднимите и переместите защитный лист вперед.Снимите защитный лист.

Опускание агрегата кондиционирования воздуха

Примечание: Не вынимайте болты полностью.

Ослабьте винты крепления так, чтобы агрегат кондиционирования воздуха опустился примерно на 20 мм.

Снятие электровентилятора (FC)

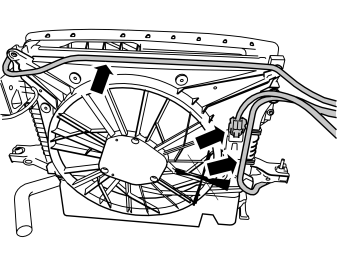

Снимите:

• шланг сервосистемы
• разъем
• шланг с расширительного бачка.

• 4 винта
• щуп измерения уровня
• переднюю крышку двигателя
• вентилятор охлаждения двигателя.

Установка электровентилятора (FC)

Моменты затяжки указаны в Момент затяжки

Примечание: Убедитесь, что никакие шланги не зажимаются при установке вентилятора охлаждения двигателя (FC).

Подсказка: Загладьте углы крышки вентилятора охлаждения двигателя, чтобы облегчить установку.

Установите:

• вентилятор охлаждения двигателя (FC)
• 4 x винта M6
• сервошланг
• разъем
• шланг с расширительного бачка
• впускная труба воздухоочистителя
• 2 винта M6.

Установка на место охлаждающего блока

Затяните 2 крепежных винта M8.

Установка противозаносной пластины

Заведите защитный лист в оболочку бампера.Нажмите вперед так, чтобы фиксирующие кронштейны вошли во вспомогательную раму.Установите на место болты М10, 6 шт.Подсоедините отрицательный провод к аккумуляторной батарее. См.: Аккумуляторная батарея, отсоединение
