Замена форсунки (форсунок) (B4184SM)

Подготовка

• Уменьшите давление топлива в топливной системе, см. Опорожнение топливной системы.
• Отсоедините провод аккумулятора.
• Снимите впускной коллектор, см. .

Снимите трубопроводы подачи и возврата топлива

Снимите разъемы кабельного жгута.Используйте ветошь для сбора пролитого топлива.

• Снимите зажим с топливопровода.
• Выверните болты и вытяните топливопроводы с обеих сторон.Снимите уплотнительные и опорные кольца.

Снимите топливную магистраль вместе с форсунками

Снимите:

• Соединители, будьте осторожны с уплотнениями соединителей.
• Четыре болта топливной магистрали.
• Четыре держателя форсунок.

Осторожно: Будьте осторожны со специальными шайбами.
- Топливную магистраль со все еще присоединенными форсунками.

Осторожно: Следите за тем, чтобы форсунки не выпали при снятии топливной магистрали.
- Медную шайбу форсунки.
- Форсунки из топливной магистрали.
- Гофрированные шайбы с головки цилиндров или форсунки.

Подготовка форсунки (форсунок)

• Проверьте сопрягаемые поверхности.
• Установите новые опорные кольца (A+B) и уплотнительные кольца согласно иллюстрации.

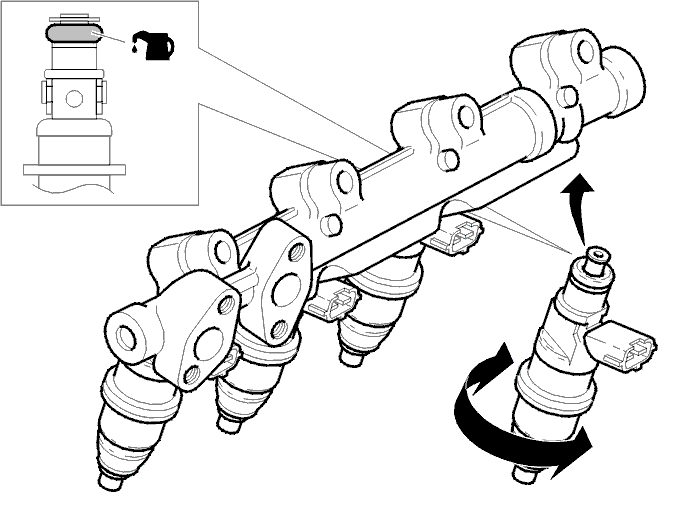

Установка форсунки (форсунок) на топливную магистраль

• Нанесите небольшое колличество моторного масла на уплотнительное кольцо.

Осторожно: Следите за тем, чтобы моторное масло не попало внутрь топливной магистрали.
- Проявляя осторожность, чтобы не повредить уплотнительное кольцо, поверните топливную форсунку и подсоедините ее к топливной магистрали.
- Убедитесь, что форсунка проворачивается гладко. В противном случае, замените уплотнительное кольцо.

Установите топливную магистраль с форсунками на двигатель

• Выровняйте форсунки, как указано на иллюстрации.
• Установите новые медные шайбы.
• Установите гофрированные шайбы согласно иллюстрации.
• Установите топливную магистраль вместе с форсунками на двигатель.

Осторожно: Убедитесь, что гофрированные шайбы остаются на месте.
- Установите разделительную шайбу между топливной магистралью и головкой цилиндров.
- Установите держатели форсунок. Момент затяжки 23 Н·м.
- Затяните топливную магистраль.Момент затяжки 12 Н·м.
- Установите топливопровод, трубу подачи и возврата, см. Замена топливного насоса высокого давления (FP).
- Подсоедините соединители, будьте осторожны с уплотнениями соединителей.

Установите

• Впускной коллектор.
• Подсоедините провод аккумулятора.
• Проверьте на наличие утечек.

Проверьте функционирование (VST).
