Замена датчика выбранной передачи (5)

Снятие датчика выбранной передачи V70 2000- модельных годов 2000 и 2001

Чтобы снять датчик выбранной передачи для V70 2000- модельного года 2000, см. Снятие датчика выбранной передачи для V70 2000 модельного года 2000.Чтобы снять датчик выбранной передачи для V70 2000- модельного года 2001, см. Снятие датчика выбранной передачи для V70 2001 модельного года 2000.

Снятие компонентов моторного отсека

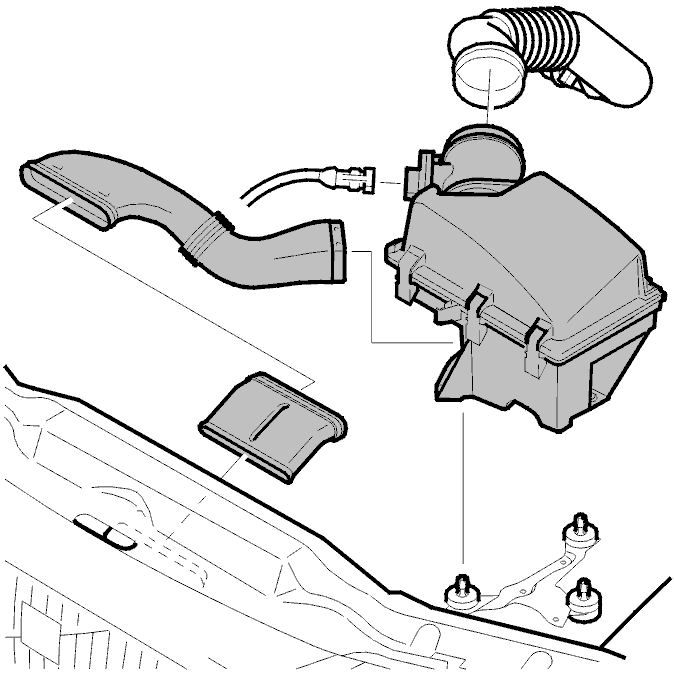

Выключите зажигание.Снимите корпус воздухоочистителя (ACL) в сборе со впускной трубой

Снятие троса коробки передач

См. Тросы переключателя передач, замена.

Снятие датчика выбранной передачи

Снимите:

• рычаг
• гайку, стопорную шайбу и резиновое уплотнение с датчика выбранной передачи.

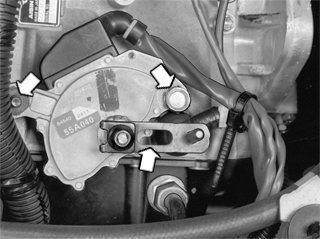

Снимите гайку кабельного канала. Поднимите кабельный канал и отведите в сторону.Выверните два винта из датчика положения передачи.Осторожно поднимите датчик из тяги механизма переключения передач.

Снятие разъема с коробки передач

См. Датчик температуры, жидкость для коробки передач, замена.

Разборка разъема на коробке передач

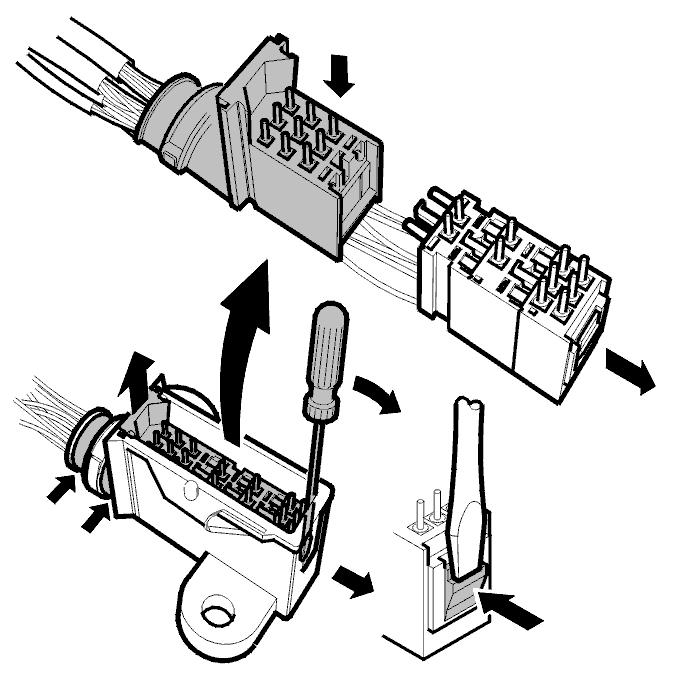

Отделите кабельные зажимы. Отсоедините разъем от коробки передач.Снимите гнезда с корпуса разъема.Снимите резиновое уплотнение с разъема.Вставьте отвертку между корпусом и гнездом. Вдавите защелку. Одновременно выдвиньте гнезда из корпуса.Отделите основание для датчика выбранной передачи (9-штырьковое) от других оснований.Снимите датчик положения передачи.

Сборка разъема

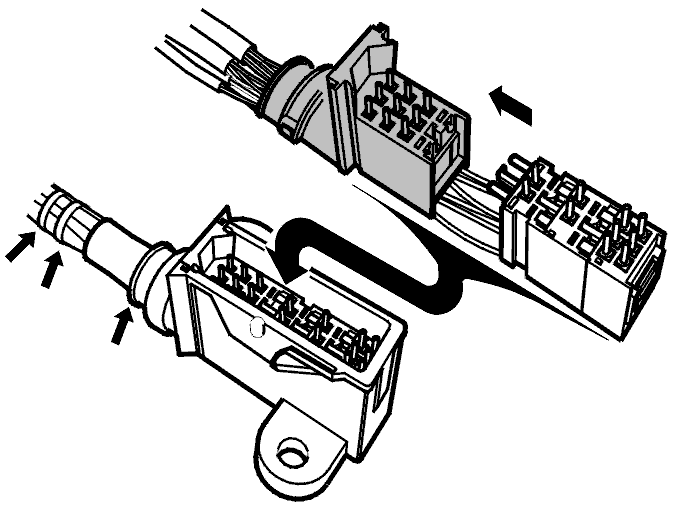

Соберите заново гнездо датчика выбранной передачи с другими гнездами.Установите основания в корпус.Установите резиновое уплотнение на место.Установите кабельные зажимы на жгут проводов и резиновое уплотнение.

Установка разъема на коробку передач

См. Датчик температуры, жидкость для коробки передач, замена.

Установка датчика выбранной передачи

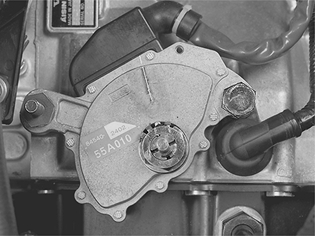

Слегка затяните винты датчика.Установите резиновую шайбу, стопорную шайбу и гайку на соединение тяги механизма переключения передач.Затяните гайку.Зафиксируйте гайку стопорной шайбой.

Регулировка датчика выбранной передачи

См. Проверка и регулировка датчика выбранной передачи.

Установка датчика выбранной передачи, продолжение

Установите:

• кабельный канал на винт. Затяните гайку. Затяните до 25 Н·м
• рычаг на тягу механизма переключения передач. Затяните до 16 Н·м.

Установка троса переключателя передач

См. Тросы переключателя передач, замена.

Установка компонентов моторного отсека

Установите корпус воздухоочистителя (ACL), включая все шланги и электрические выводы.

Проверка кодов неисправности

Проверьте и сотрите все коды неисправности.

Снятие компонентов моторного отсека

Выключите зажигание.Снимите корпус воздухоочистителя ACL в сборе со впускной трубой.

Снятие троса переключателя передач и разъема

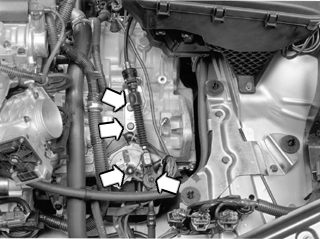

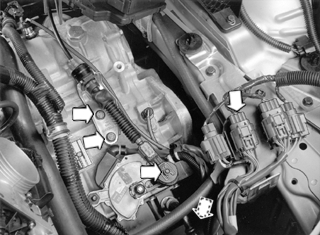

Снимите переключатель передач с рычага и крепление троса с коробки передач.Отцепите крепление с разъемом коробки передач от кронштейна корпуса воздухоочистителя (ACL).Снимите ленточные хомуты жгута проводов и крепление в крышке системы управления.Разъедините разъем датчика выбранной передачи. Снимите датчик выбранной передачи с крепления.

Снятие датчика выбранной передачи

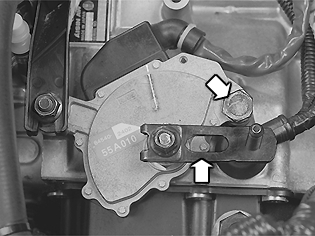

Снимите:

• рычаг тяги механизма переключения передач
• гайку, стопорную шайбу и резиновое уплотнение, которые крепят датчик выбранной передачи к тяге механизма переключения передач
• 2 винта
• датчик выбранной передачи.

Установка датчика выбранной передачи

Установите:

• датчик. Слега затяните 2 винта
• резиновую шайбу, стопорную шайбу и гайку на датчик.

Затяните гайку. Зафиксируйте гайку стопорной шайбой.

Регулировка датчика выбранной передачи

Отрегулируйте датчик выбранной передачи согласно Датчик выбранной передачи, проверка/регулировка.

Установка рычага и датчика выбранной передачи

Установите:

• рычаг тяги механизма переключения передач. Затяните гайку. Затяните до 16 Н·м
• трос переключателя передач на рычаг и коробку передач. Затяните до 25 Н·м
• разъем датчика выбранной передачи на крепление. Подсоедините разъем.

Смонтируйте жгут проводов при помощи ленточных хомутов.Вдавите крепление жгута проводов на место в крышке системы управления. Установите крепление разъемов на кронштейн.

Установка компонентов моторного отсека

Установите корпус воздухоочистителя (ACL) с разъемами.

Проверка кодов неисправности

Проверьте и сотрите все коды неисправности.
