Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | B5204T5 | 2001–2009 |
| S60 (-09) | B5234T3 | 2001–2004 |
| S60 (-09) | B5234T7 | 2001–2004 |
| S60 (-09) | B5244S | 2001–2009 |
| S60 (-09) | B5244S2 | 2001–2009 |
| S60 (-09) | B5244S6 | 2003–2006 |
| S60 (-09) | B5244SG | 2002–2008 |
| S60 (-09) | B5244SG2 | 2002–2005 |
| S60 (-09) | B5244T3 | 2001–2003 |
| S60 (-09) | B5244T4 | 2005, 2006 |
| S60 (-09) | B5254T2 | 2003–2009 |
| S60 (-09) | B5254T4 | 2004, 2005 |
| S60 (-09) | D5244T | 2002–2006 |
| S60 (-09) | D5244T2 | 2002–2006 |
| S80 (-06) | B5204T5 | 2001–2006 |
| S80 (-06) | B5234T7 | 2001–2004 |
| S80 (-06) | B5244S | 2001–2006 |
| S80 (-06) | B5244S2 | 2001–2006 |
| S80 (-06) | B5244SG | 2001–2006 |
| S80 (-06) | B5244SG2 | 2002–2005 |
| S80 (-06) | B5244T3 | 2001–2003 |
| S80 (-06) | B5244T4 | 2005, 2006 |
| S80 (-06) | B5254T2 | 2004–2006 |
| S80 (-06) | D5244T | 2002–2006 |
| S80 (-06) | D5244T2 | 2002–2006 |
| V70 (00-08) | B5204T5 | 2000–2007 |
| V70 (00-08) | B5234T3 | 2000–2004 |
| V70 (00-08) | B5234T7 | 2001–2004 |
| V70 (00-08) | B5244S | 2001–2008 |
| V70 (00-08) | B5244S2 | 2001–2008 |
| V70 (00-08) | B5244SG | 2001–2008 |
| V70 (00-08) | B5244SG2 | 2002–2005 |
| V70 (00-08) | B5244T3 | 2000–2003 |
| V70 (00-08) | B5244T4 | 2005 |
| V70 (00-08) | B5254T2 | 2003–2008 |
| V70 (00-08) | B5254T4 | 2004–2006 |
| V70 (00-08) | D5244T | 2002–2006 |
| V70 (00-08) | D5244T2 | 2002–2006 |
| V70 XC (01-) / XC70 (-07) | B5234T7 | 2001–2004 |
| V70 XC (01-) / XC70 (-07) | B5244T3 | 2001, 2002 |
| V70 XC (01-) / XC70 (-07) | B5244T4 | 2005, 2006 |
| V70 XC (01-) / XC70 (-07) | B5254T2 | 2003–2007 |
| V70 XC (01-) / XC70 (-07) | D5244T | 2003–2006 |
Специальные инструменты
- 🔧 TOLK (VÄXELLÄGESGIVARE) AW30/50
- 🔧 BRYTGAFFEL
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация всегда правильная.
Снятие корпуса воздухоочистителя
Снимите корпус воздухоочистителя в сборе со впускной трубой.
Снятие троса переключателя передач

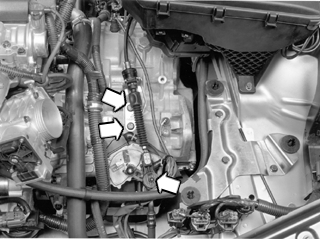

Выверните винты из кронштейна тросов переключателя передач.
Отсоедините трос от рычага. Используйте специальный инструмент 🔧 BRYTGAFFEL.Снимите трос с кронштейна.Сдвиньте трос в сторону.
Проверка настройки
Примечание: При регулировке датчика выбранной передачи прижмите инструмент вниз к плоским поверхностям ниже резьбы на вале.
Снимите рычаг. Установите регулировочный инструмент 🔧 TOLK (VÄXELLÄGESGIVARE) AW30/50 на тягу механизма переключения передач. Убедитесь, что вал находится в положении N. Выемка на инструменте должна быть выровнена по маркировке на датчике выбранной передачи.Если требуется регулировка, см. следующую процедуру в этом разделе.
Регулировка датчика выбранной передачи
Снимите гайку кабельного канала. Cнимите кабельный канал с винта.Ослабьте винты датчика выбранной передачи.Поверните датчик выбранной передачи так, чтобы маркировка на выключателе совместилась с выемкой на инструменте. Затяните винты датчика. Затяните до 25 Н·м.Снимите регулировочный инструмент.
Установка рычага и троса переключателя передач
Установите:
- рычаг на тягу механизма переключения передач. Затяните до 16 Н·м
- трос на рычаг
- винты кронштейна. Затяните до 25 Н·м.
Установка корпуса воздухоочистителя
Установите корпус воздухоочистителя в сборе вместе со впускной трубой и разъемом.
Проверка кодов неисправности
Проверьте и сотрите все коды неисправности.Проверьте положения датчика выбранной передачи: используйте бортовую диагностическую систему.
