Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C70 Conv (-05) | B5204T4 | 2001–2005 |
| C70 Conv (-05) | B5234T3 | 2001, 2002 |
| C70 Conv (-05) | B5244T | 2001, 2002 |
| C70 Coupe (-02) | B5204T4 | 2001, 2002 |
| C70 Coupe (-02) | B5234T3 | 2001, 2002 |
| C70 Coupe (-02) | B5244T | 2001, 2002 |
| S70 | B5244S | 2000 |
| S70 | B5244S2 | 2000 |
| S70 | B5244SG | 2000 |
| S70 | B5244SG2 | 2000 |
| V70 (-00) | B5244S | 2000 |
| V70 (-00) | B5244S2 | 2000 |
| V70 (-00) | B5244SG | 2000 |
| V70 (-00) | B5244SG2 | 2000 |
Специальные инструменты
- 🔧 TOLK (VÄXELLÄGESGIVARE) AW30/50
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация всегда правильная.

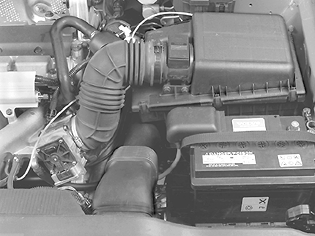

Снятие компонентов моторного отсека
Выключите зажигание.
Снимите:
- корпус воздухоочистителя (ACL) и впускной коллектор
- аккумулятор
- полку аккумулятора.

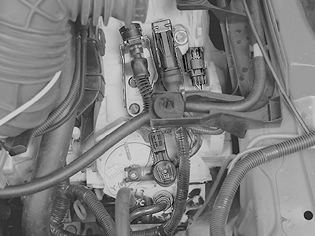

Снятие троса коробки передач
Снимите:
- винты с кронштейна троса переключателя передач
- трос с рычага. Передвиньте трос в сторону.
Примечание: Инструмент должен быть расположен внизу на зигзагообразной кромке, под резьбой.

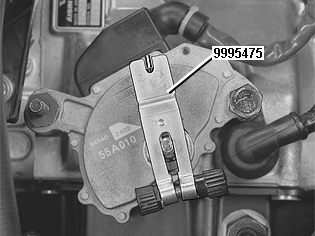

Проверка настройки
Примечание: Прижмите инструмент вниз к плоским поверхностям ниже резьбы на вале.
Снимите рычаг. Установите регулировочный инструмент 🔧 TOLK (VÄXELLÄGESGIVARE) AW30/50 на тягу механизма переключения передач. Убедитесь, что вал находится в положении N. Выемка на инструменте должна быть выровнена по маркировке на датчике установленной передачи.Если требуется регулировка, см. следующую процедуру в этом разделе.

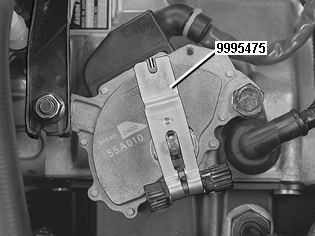

Регулировка датчика выбранной передачи
Снимите гайку кабельного канала. Cнимите кабельный канал с винта.Ослабьте винты датчика выбранной передачи.Поверните датчик выбранной передачи так, чтобы маркировка на выключателе совместилась с выемкой на инструменте. Затяните винты датчика. Затяните до 25 Н·м.Снимите регулировочный инструмент.
Установка кабельного канала
Установите кабельный канал на винт. Затяните до 25 Н·м.Установите рычаг на вал управления. Затяните до 16 Н·м.
Установка троса переключателя передач
Установите:
- трос на рычаг
- винты кронштейна. Затяните до 25 Н·м.
Установка компонентов моторного отсека
Установите:
- полку аккумулятора
- корпус воздухоочистителя (ACL) и впускной коллектор
- аккумулятор.
Проверка кодов неисправности
Проверьте и сотрите все коды неисправности.Проверьте положения датчика выбранной передачи: Используйте бортовую диагностическую систему (OBD).
