WHIPS (1999)

Снятие сидений и обивки

Подготовьтесь к снятию сиденья. См. Замените переднее сиденье в сборе.

Снимите:

• сиденье. См. Замените переднее сиденье в сборе
• ручку регулировки поясничной опоры и спинки сиденья. См. Спинка сиденья.

Подсказка: Поднимите обивку спинки сиденья только на расстояние, необходимое для открытия доступа к элементу системы защиты людей при ударе автомобиля сзади.

Снимите обивку спинки сиденья. См. Спинка сиденья.

Завинтите регулировку спинки сиденья в максимально наклоненное положение.

Примечание: Сиденья с электроприводом: используйте внешний источник электропитания 12 Вольт.

Разблокируйте механизм складывания. Сложите спинку сиденья вперед.

Снятие элементов системы защиты людей при ударе автомобиля сзади

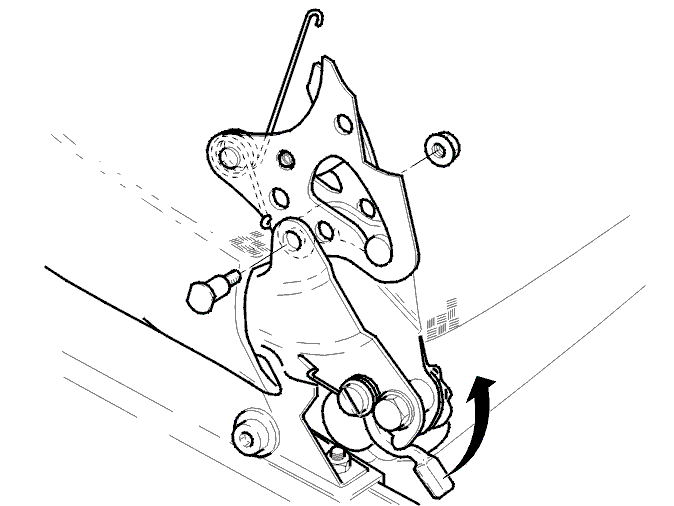

Снимите пружину.

Снимите:

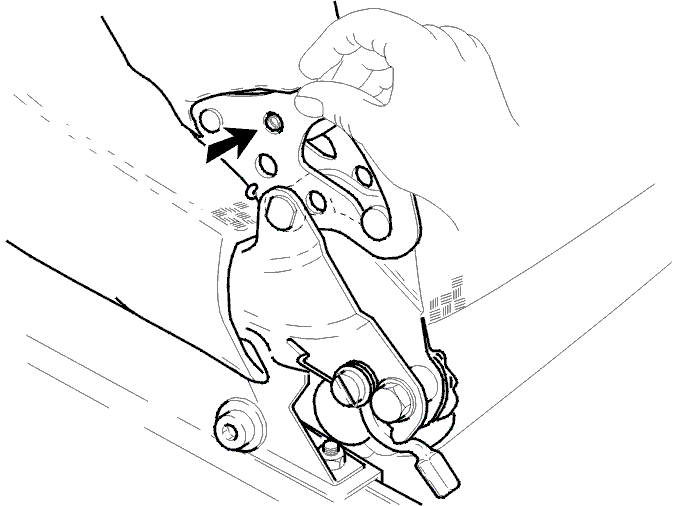

• индикаторный штифт или его остатки (применимо только к автомобилям до номера шасси -642122)
• одну гайку с каждой стороны
• один стержень с каждой стороны.

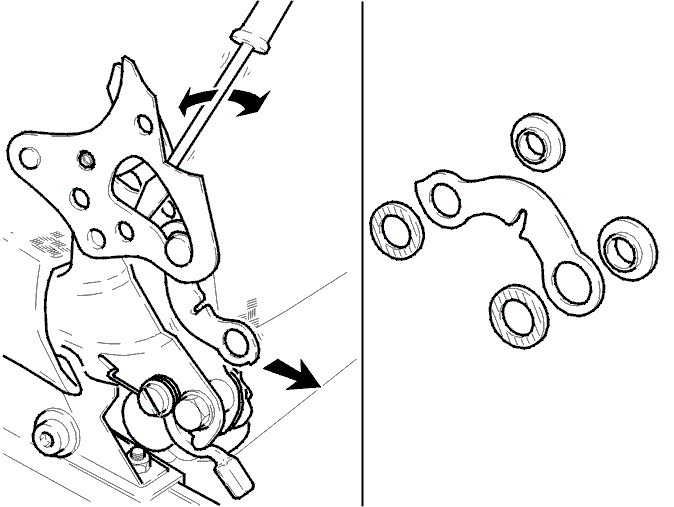

• Растяните кронштейн, как показано на иллюстрации
• Снимите сегмент.

Примечание: Отметьте положение кронштейна.

Примечание: Запишите трассу прокладки кабеля зажигания SRS и расположение кабельных зажимов. Снимите кабельные зажимы. Сдвиньте кабель воспламенения SRS в сторону.

Установка элементов системы защиты людей при ударе автомобиля сзади

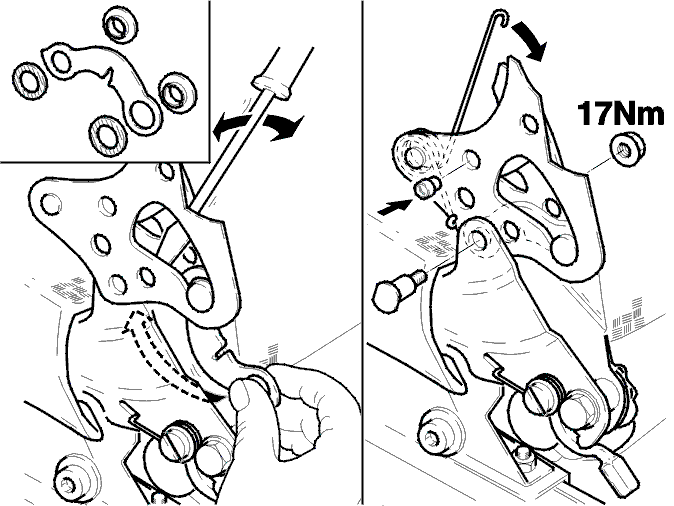

• Растяните кронштейн
• Установите четыре шайбы с сегментом в правильное положение (ребристой стороной к кронштейну)
• Соберите кронштейн. Выровняйте винт и гайку. Затяните гайку рукой
• Затяните гайку. Затяните до 17 Н·м
• Установите новый индикаторный штифт в кронштейн (применимо только к автомобилям до номера шасси -642122)
• Зацепите пружину на место
• Закрепите кабель воспламенения SRS.

Убедитесь, что индикаторный штифт не поврежден и правильно установлен (применимо только к автомобилям до номера шасси -642122).

Установка сидений и обивки

Установите:

• обивку. См. Спинка сиденья
• ручку регулировки поясничной опоры и спинки сиденья. См. Спинка сиденья
• сиденье. См. Замените переднее сиденье в сборе.
