Вызывание срабатывания надувных подушек безопасности водителя и пассажира

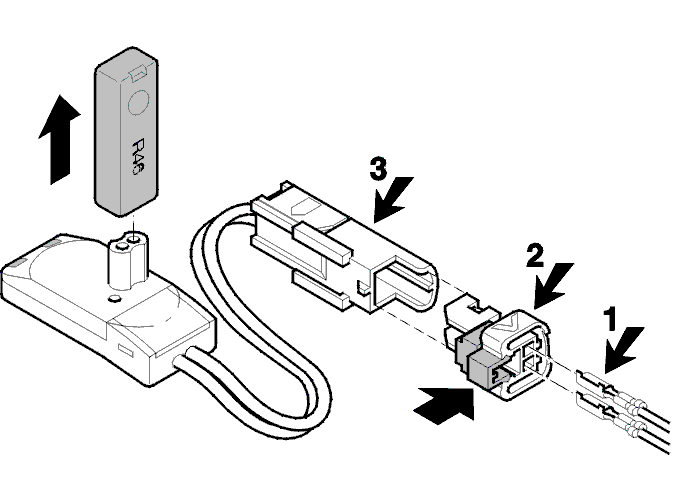

Снятие черного резистора

Снимите черный резистор с адаптера.

Подсоединение разъема кабеля

Установите проводку на кабельные выводы (1) (2 штырька, 10 м).Используйте плоскогубцы 🔧 KONTAKTPRESSVERKTYG (FÄRGKOD: RÖD), чтобы установить выводы.Установите кабельные выводы в корпус (2) и закрепите выводы запорной шпонкой.Подсоедините соединительный кабель к адаптеру (3).

Примечание: Только соединительный кабель может быть использован повторно. При срабатывании надувной подушки безопасности адаптер (3) ломается.

Подсоединение адаптера к снятым надувным подушкам безопасности водителя

Примечание: Выполняйте эту операцию на открытом воздухе.

Примечание: Убедитесь, что аккумулятор отсоединен.

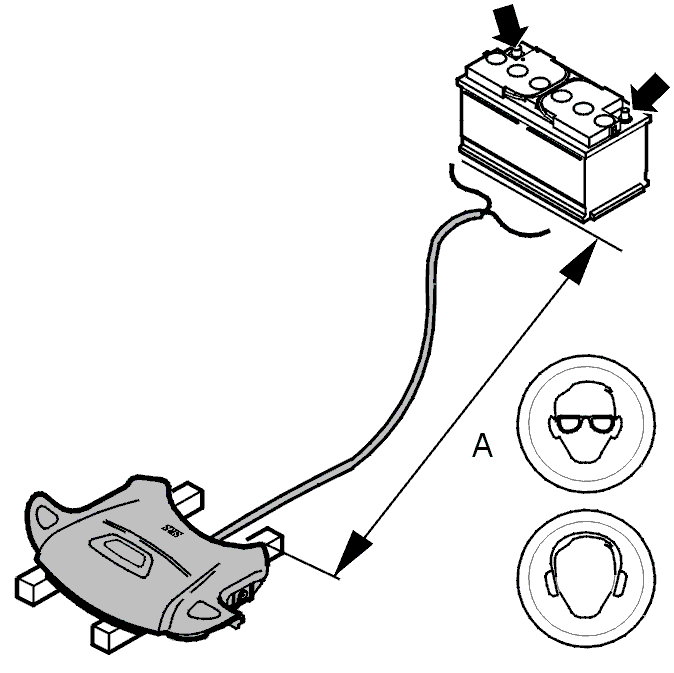

Подсоедините адаптер к надувной подушке безопасности.Поместите надувную подушку безопасности на два деревянных бруска, так чтобы разъем не повредился о землю.

Примечание: Надувная подушка безопасности должна быть расположена металлической стороной вниз (как показано на иллюстрации).

Расположите соединительный кабель в сборе так, чтобы при срабатывании было безопасное расстояние (А), минимум 10 м.См. этап D. Вызывание срабатывания надувной подушки безопасности или натяжных устройств ремней безопасности при вызывании срабатывания.

Подсоединение адаптера к снятым надувным подушкам безопасности пассажира

Примечание: Выполняйте эту операцию на открытом воздухе.

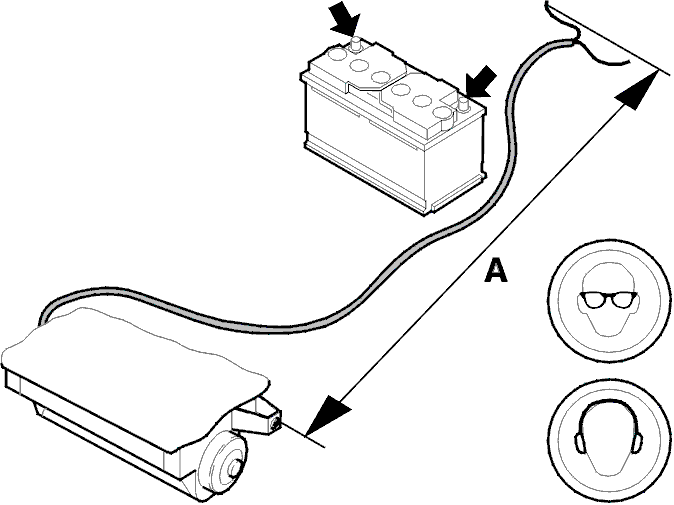

Закрепите крепежный кронштейн на модуле надувной подушки безопасности в тисках или подобном устройстве, так чтобы надувная подушка безопасности была направлена в сторону от модуля датчика.Убедитесь, что модуль надувной подушки правильно расположен.

Примечание: Надувная подушка безопасности должна быть расположена металлической стороной вниз (как показано на иллюстрации).

Убедитесь, что вокруг надувной подушки безопасности нет незакрепленных деталей.Подсоедините адаптер к надувной подушке безопасности.Расположите соединительный кабель в сборе так, чтобы при срабатывании было безопасное расстояние минимум 10 м.См. этап D. Вызывание срабатывания надувной подушки безопасности или натяжных устройств ремней безопасности при вызывании срабатывания.

Подсоединение адаптера к снятым натяжным устройствам ремней безопасности

Примечание: Отрежьте ремень безопасности. Снимите замок ремня безопасности.

Примечание: Выполняйте эту операцию на открытом воздухе.

Примечание: Убедитесь, что аккумулятор отсоединен.

Подсоедините адаптер к натяжному устройству ремня безопасности.Положите натяжное устройство ремня безопасности на землю. Положите натяжное устройство ремня безопасности таким образом, чтобы оно было направлено в сторону от людей, как показано на иллюстрации.Расположите соединительный кабель в сборе так, чтобы при срабатывании было безопасное расстояние (А), минимум 10 м.См. этап D. Вызывание срабатывания надувной подушки безопасности или натяжных устройств ремней безопасности при вызывании срабатывания.

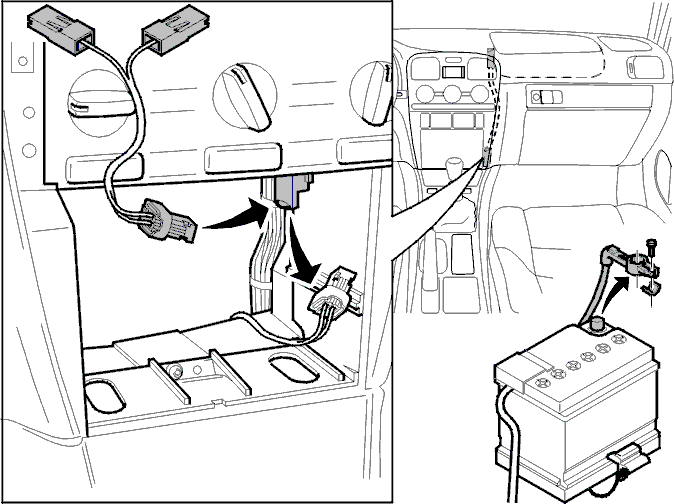

Подсоединение адаптера к надувным подушкам безопасности пассажира, установленным в автомобиле модельного года -1998

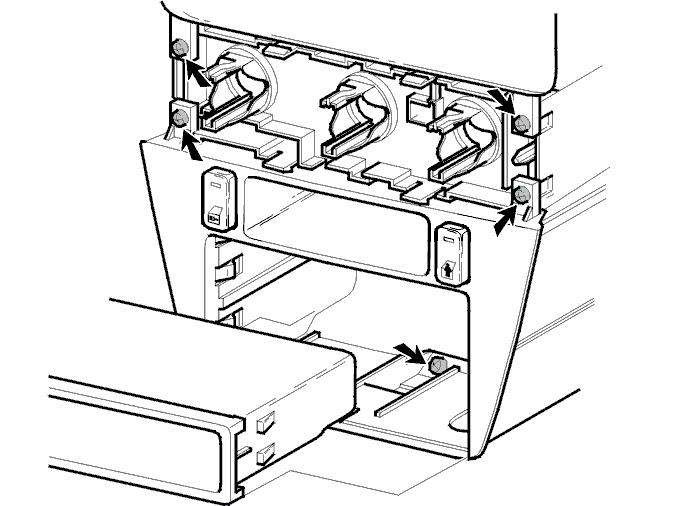

Снимите:

• магнитолу (если применимо),
• вещевой отсек под магнитолой,
• переднюю панель с органами управления обогревом (см. ru-RU0900c8af8047d44b#KC01417491),
• консоль приборной панели (3 винта),
• разъемы.

Выключите зажигание. Отсоедините отрицательный провод аккумулятора.

Выверните два верхних винта из панели управления обогревом.Опустите панель управления обогревом.Отсоедините разъем кабеля воспламенения SRS от надувной подушки безопасности пассажира (расположен на боковой стороне надувной подушки).

Примечание: Убедитесь, что аккумулятор отсоединен.

Подсоедините адаптер к надувной подушке безопасности.Расположите соединительный кабель в сборе так, чтобы при срабатывании было безопасное расстояние до автомобиля, минимум 10 м.Закройте двери.

Примечание: Убедитесь, что кабель не повреждается при закрывании дверей.

См. этап D. Вызывание срабатывания надувной подушки безопасности или натяжных устройств ремней безопасности при вызывании срабатывания.

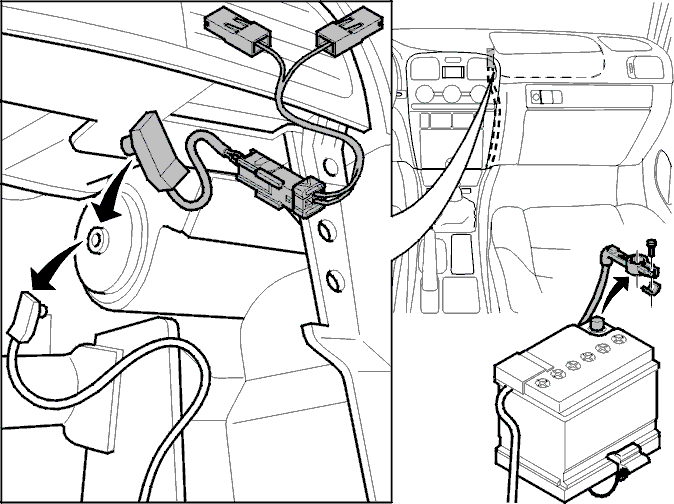

Подсоединение адаптера к надувным подушкам безопасности пассажира, установленным в автомобиле (в случае утилизации автомобиля), модельный год 1999-

Снимите:

• магнитолу (если применимо),
• вещевой отсек под магнитолой.

Выключите зажигание. Отсоедините отрицательный провод аккумулятора.Снимите желтый разъем с соединения у опорного кронштейна приборной панели.

Примечание: Убедитесь, что аккумулятор отсоединен.

Подсоедините адаптер к разъему у стойки приборной панели.Расположите соединительный кабель в сборе так, чтобы при срабатывании было безопасное расстояние до автомобиля, минимум 10 м.Закройте двери.

Примечание: Убедитесь, что провод не повреждается при закрывании дверей.

См. этап D. Вызывание срабатывания надувной подушки безопасности или натяжных устройств ремней безопасности при вызывании срабатывания.

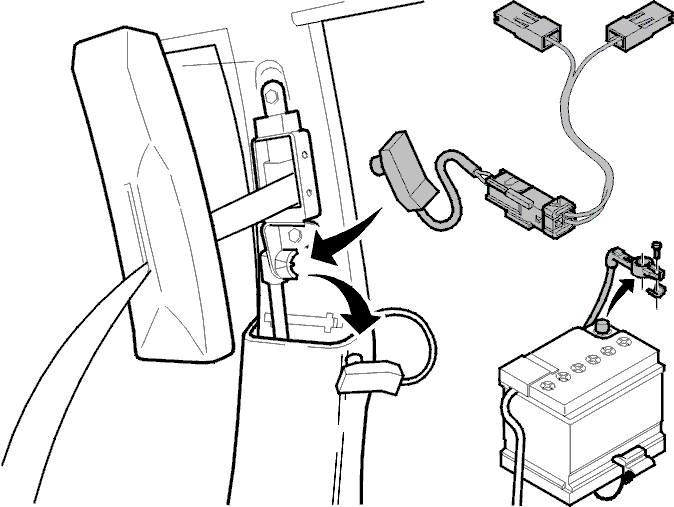

Подсоединение адаптера к натяжным устройствам ремней безопасности, установленным в автомобиле

Вставьте ремень безопасности в замок ремня безопасности переднего сиденья.Выключите зажигание. Отсоедините отрицательный провод аккумулятора.Снимите панель стойки В. См. Панели и консоли.Снимите разъем натяжного устройства ремня безопасности.Подсоедините адаптер к натяжному устройству ремня безопасности.Расположите соединительный кабель в сборе так, чтобы при срабатывании было безопасное расстояние минимум 10 м.Закройте двери.

Примечание: Убедитесь, что кабель не повреждается при закрывании дверей.

См. этап D. Вызывание срабатывания надувной подушки безопасности или натяжных устройств ремней безопасности при вызывании срабатывания.

Вызывание срабатывания надувных подушек безопасности или натяжных устройств ремней безопасности

Внимание: Во время всей этой процедуры должны быть надеты защитные очки и средства защиты слуха.

Внимание: Убедитесь, что при срабатывании надувной подушки безопасности / натяжного устройства ремня безопасности в радиусе безопасного расстояния (A) 10 м от блока никого нет.

Вызовите срабатывание надувной подушки безопасности / натяжного устройства ремня безопасности, подсоединив разъем к клеммам аккумулятора. Используйте полностью заряженный 12 В аккумулятор.Утилизируйте оставшиеся компоненты.

Подготовка

Примечание: Выполните описанные ниже операции, чтобы преднамеренно вызвать срабатывание надувной подушки безопасности SIPS

Внимание: Обеспечьте, чтобы перед надувной подушкой безопасности SIPS при ее срабатывании никого не было. Срабатывание плохо зажатой или незажатой надувной подушки безопасности SIPS может привести к получению травмы.

Внимание: Во время всей этой процедуры должны быть надеты защитные очки и средства защиты слуха.

Вызывание срабатывания снятых надувных подушек безопасности SIPS

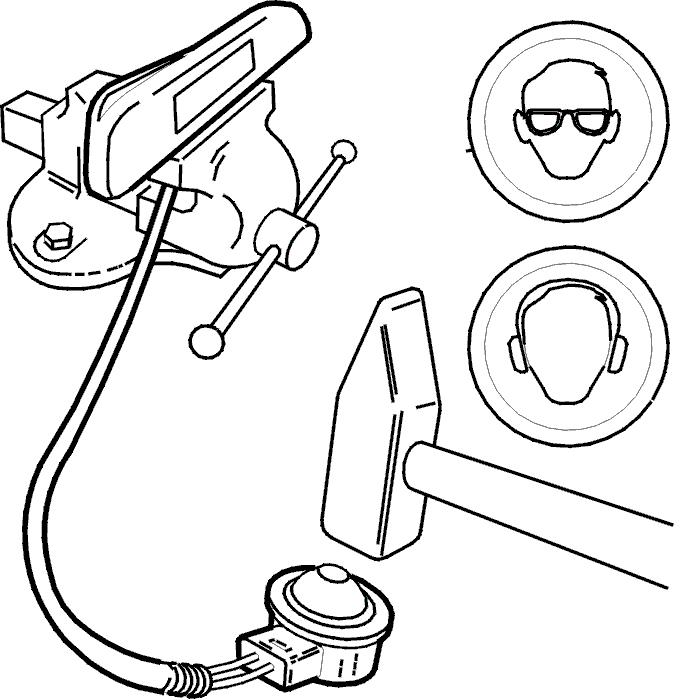

Убедитесь, что транспортировочное защитное устройство находится на модуле датчика.Поместите надувную подушку безопасности SIPS в тиски так, чтобы подушка была направлена в сторону от модуля датчика.Убедитесь, что подушка надежно закреплена в тисках, и рядом с ней нет незакрепленных деталей.Снимите транспортировочное защитное устройство с модуля датчика.Ударьте по центру модуля датчика молотком.

Внимание: Во время всей этой процедуры должны быть надеты защитные очки и средства защиты слуха.

Подготовка

Примечание: Выполните описанные ниже операции, чтобы преднамеренно вызвать срабатывание надувной подушки безопасности SIPS

В случае утилизации снятой надувной подушки безопасности SIPS, ее необходимо поместить в тиски перед вызванием срабатывания.

Внимание: Обеспечьте, чтобы перед надувной подушкой безопасности SIPS при ее срабатывании никого не было. Срабатывание плохо зажатой или незажатой надувной подушки безопасности SIPS может привести к получению травмы.

Внимание: Во время всей этой процедуры должны быть надеты защитные очки и средства защиты слуха.

Сборка разъема кабеля

Используйте следующие компоненты:
Корпус (1) номер детали 9162240Кабельный вывод (2) номер детали 9162487Проводка (2 штырька), минимум 10 мСоберите разъем кабеля.Установите кабельные выводы (1) на проводку (2 штырька, 10 м)Используйте плоскогубцы 🔧 KONTAKTPRESSVERKTYG (FÄRGKOD: RÖD) (A), чтобы установить выводы.Установите кабельные выводы в корпус.

Вызывание срабатывания надувной подушки безопасности SIPS, подготовка

Поместите надувную подушку безопасности SIPS в тиски так, чтобы подушка была направлена в сторону от модуля датчика.Убедитесь, что подушка надежно закреплена в тисках, и рядом с ней нет незакрепленных деталей.

Внимание: Во время всей этой процедуры должны быть надеты защитные очки и средства защиты слуха.

Внимание: Убедитесь, что при срабатывании надувной подушки безопасности SIPS в непосредственной близости от блока нет незакрепленных предметов.

Подсоединение адаптера к надувной подушке безопасности SIPS

Примечание: Убедитесь, что аккумулятор отсоединен.

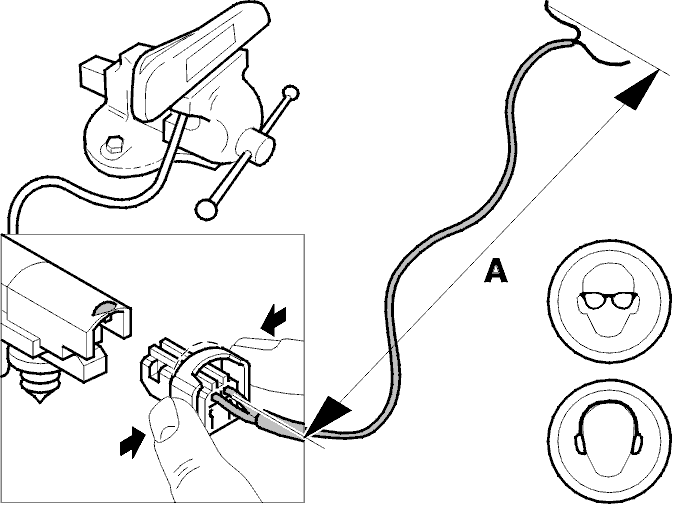

Подсоедините разъем к разъему надувной подушки безопасности SIPS.Расположите соединительный кабель в сборе так, чтобы при срабатывании было безопасное расстояние (А), минимум 10 м.

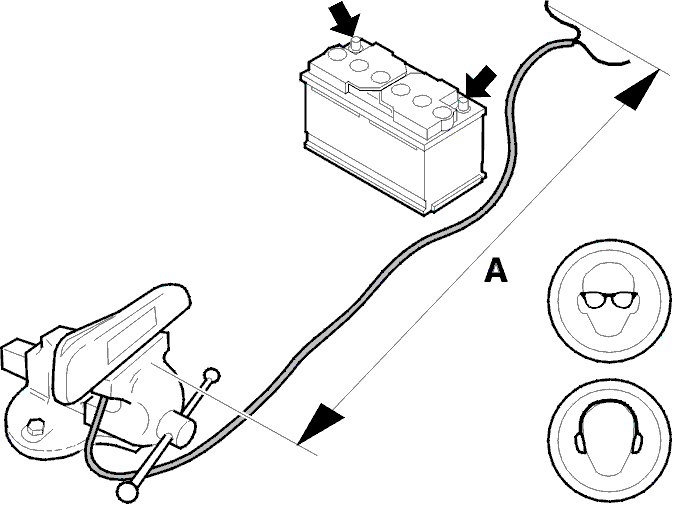

Вызывание срабатывания надувной подушки безопасности SIPS

Внимание: Во время всей этой процедуры должны быть надеты защитные очки и средства защиты слуха.

Внимание: Убедитесь, что при срабатывании надувной подушки безопасности / натяжного устройства ремня безопасности в радиусе безопасного расстояния (A) 10 м от блока никого нет.

Вызовите срабатывание надувной подушки безопасности / натяжного устройства ремня безопасности, подсоединив разъем кабеля к клеммам аккумулятора. Используйте полностью заряженный 12 В аккумулятор.Утилизируйте оставшиеся компоненты.

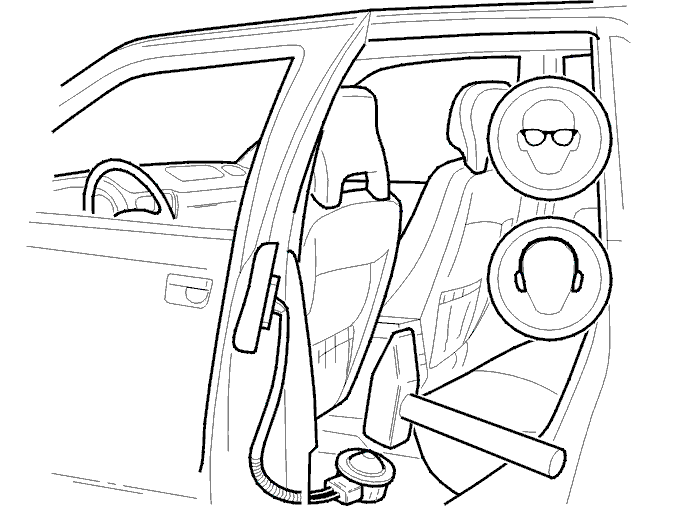

Вызывание срабатывания надувных подушек безопасности SIPS

В случае утилизации автомобиля срабатывание надувной подушки безопасности SIPS должно производиться на месте, установленной в автомобиле.

Внимание: Обеспечьте, чтобы в автомобиле и перед надувной подушкой безопасности SIPS при ее срабатывании никого не было.

Внимание: Во время всей этой процедуры должны быть надеты защитные очки и средства защиты слуха.

Убедитесь, что надувная подушка безопасности SIPS надежно прикреплена к сиденью, и вокруг нее нет незакрепленных деталей.Поместите транспортировочное защитное устройство на модуль датчика. См. Подушка SIPS в сидении, замена.Снимите модуль датчика и выньте кабель воспламенения из кабельных стяжек и зажимов.Закройте передние двери и окна.Поместите модуль датчика на пол позади сиденья.Снимите транспортировочное защитное устройство с модуля датчика.Оставаясь снаружи автомобиля, ударьте молотком в центр модуля датчика.

Сборка разъема кабеля

Используйте следующие компоненты:
Корпус (1) номер детали 9162240Кабельный вывод (2) номер детали 9162487Проводка (2 штырька), минимум 10 мСоберите разъем кабеля.Установите кабельные выводы (1) на проводку (2 штырька, 10 м)Используйте плоскогубцы 🔧 KONTAKTPRESSVERKTYG (FÄRGKOD: RÖD) (A), чтобы установить выводы.Установите кабельные выводы в корпус.

Подготовка

Примечание: Выполните описанные ниже операции, чтобы преднамеренно вызвать срабатывание надувной подушки безопасности SIPS

Внимание: Обеспечьте, чтобы в автомобиле и перед надувной подушкой безопасности SIPS при ее срабатывании никого не было.

Внимание: Во время всей этой процедуры должны быть надеты защитные очки и средства защиты слуха.

Убедитесь, что надувная подушка безопасности SIPS надежно прикреплена к сиденью, и вокруг нее нет незакрепленных деталей.

Примечание: Убедитесь, что аккумулятор отсоединен.

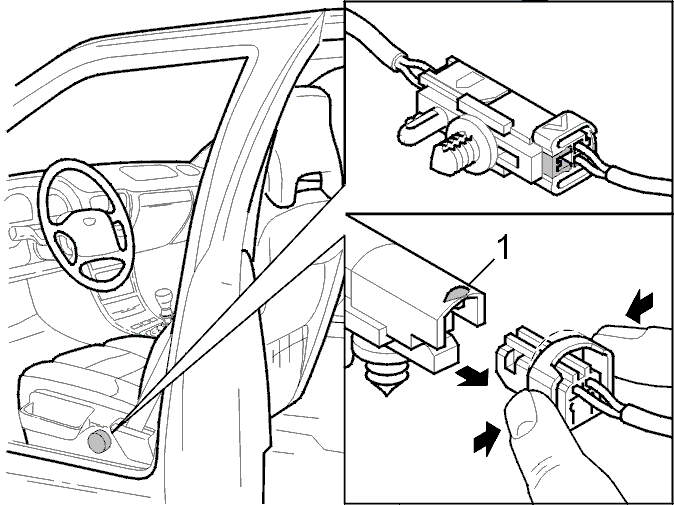

Отсоедините разъем от надувной подушки безопасности SIPS на нижней части рамы сиденья.Надавите на боковую часть так, чтобы фиксирующий выступ прошел над краем (1).Разъедините разъем.

Подсоединение адаптера к надувным подушкам безопасности SIPS

Примечание: Убедитесь, что аккумулятор отсоединен.

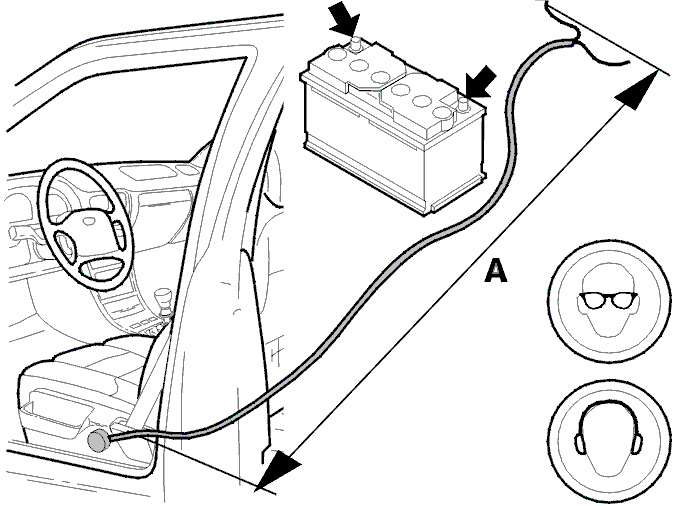

Подсоедините разъем к разъему надувной подушки безопасности SIPS.Расположите соединительный кабель в сборе так, чтобы при срабатывании было безопасное расстояние (А), минимум 10 м.

Вызывание срабатывания надувных подушек безопасности SIPS

Примечание: Убедитесь, что кабель не повреждается при закрывании дверей.

Закройте переднюю дверь и окна.

Внимание: Во время всей этой процедуры должны быть надеты защитные очки и средства защиты слуха.

Внимание: Убедитесь, что при срабатывании надувной подушки безопасности / натяжного устройства ремня безопасности в радиусе безопасного расстояния (A) 10 м от блока никого нет.

Вызовите срабатывание надувной подушки безопасности / натяжного устройства ремня безопасности, подсоединив разъем кабеля к клеммам аккумулятора. Используйте полностью заряженный 12 В аккумулятор.Утилизируйте оставшиеся компоненты.
