Подушка SIPS в сидении, замена

Замыкание подушки SIPS

Замкните подушку SIPS следующим образом с устройством безопасности транспортировки:

• Поднимите вверх панель:
• Снимите устройство безопасности транспортировки из панели.
• Подсоедините устройство безопасности транспортировки к модулю датчика.

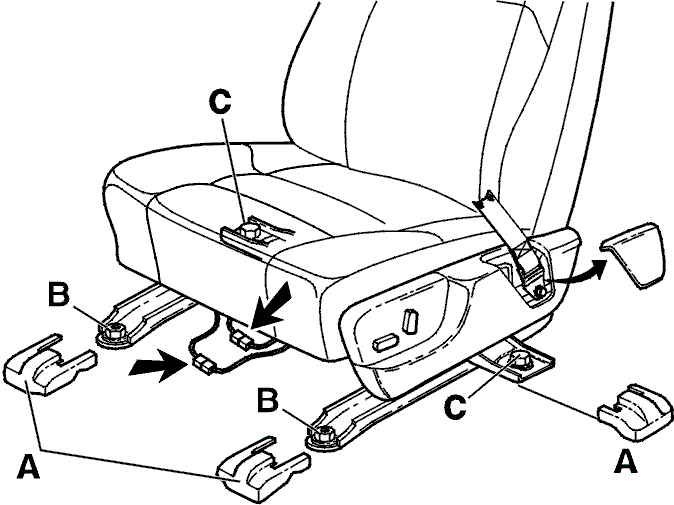

Снятие сидения

Снимите:

• ремень безопасности с держателя на сидении (через отверстие подушки SIPS)
• две крышки (В) на переднем крае рельса сидения (протолкните вперед маленькую панель)
• маленькую панель на стороне, нажмите со стороны
• заднюю центральную панель управления
• прикрепляющий болт и гайки в суппортах
• соединители для элементов нагрева (под сидением)
• соединитель для скобы ремня безопасности (под сидением).

Поднимите и выньте сидение.

Примечание: Постарайтесь избежать повреждений.

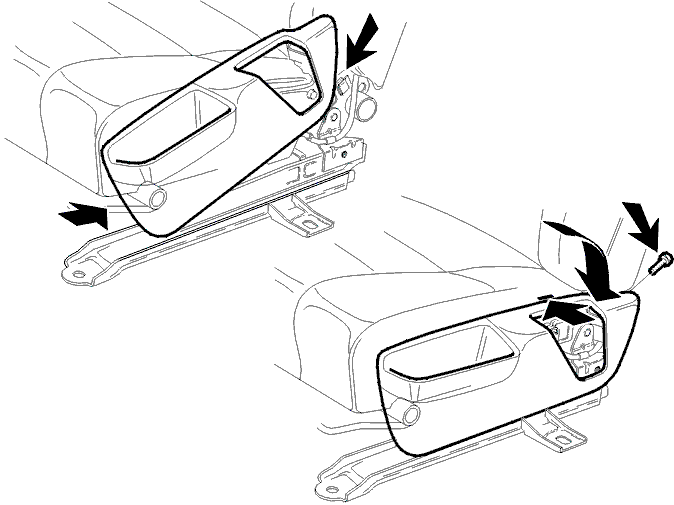

Снятие боковой панели сидения

Выверните винт в задней части, слегка потяните панель вбок и оттяните ее от суппорта.Снимите панель, повернув ее вперед.

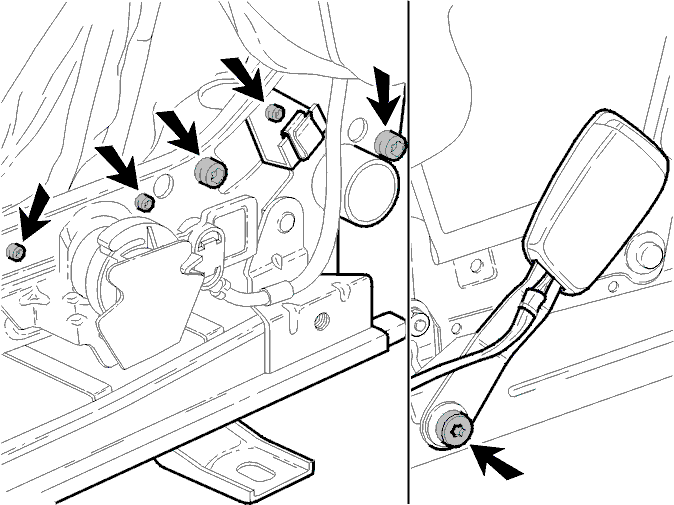

Снятие спинки сидения

Снимите:

• проводка для элементов нагрева

• суппорт для цепи зажигания.

• Порежьте два драпировочных хомута в модуле датчика.

• Снимите два прикрепляющих болта с модуля датчика и снимите его снизу.
• Выверните болт скобы ремня безопасности.
• Выверните болты и выньте спинку сидения.

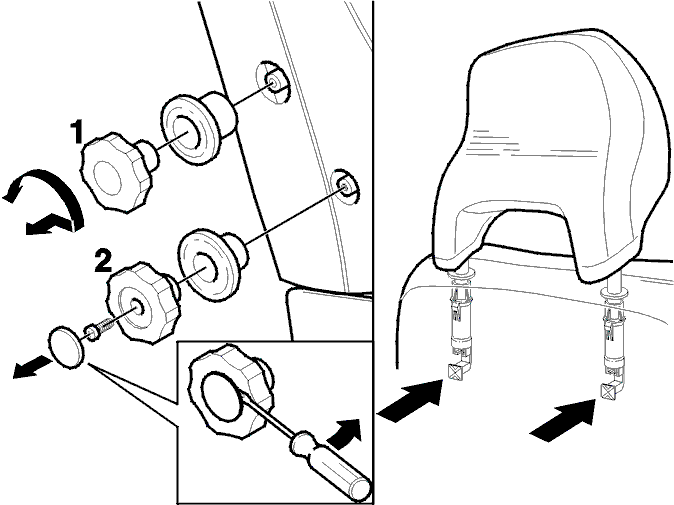

Снятие ручек с сидения

Регулировочная ручка деревянного суппорта

• Поверните ручку влево до упора.
• Затем с силой выверните ручку и, в то же время, поверните ее влево.
• Снимите кольцо суппорта.

Регулировочная ручка спинки сидения

• Осторожно снимите маленькую панель с ручки.
• Снимите винт.
• Выньте ручку и удалите панель.

Снятие головной подставки сидения

• Вдавите два язычка (А) в заднюю часть и снимите головную подставку.

Снятие драпировки спинки сидения

• Высвободите драпировку из-под нижней части пластмассовой панели.
• Расстегните молнией драпировку в нижней части.
• Высвободите каркас драпировки от полоски (А).
• Постепенно потяните драпировку вверх и отстегните ее от задней части.

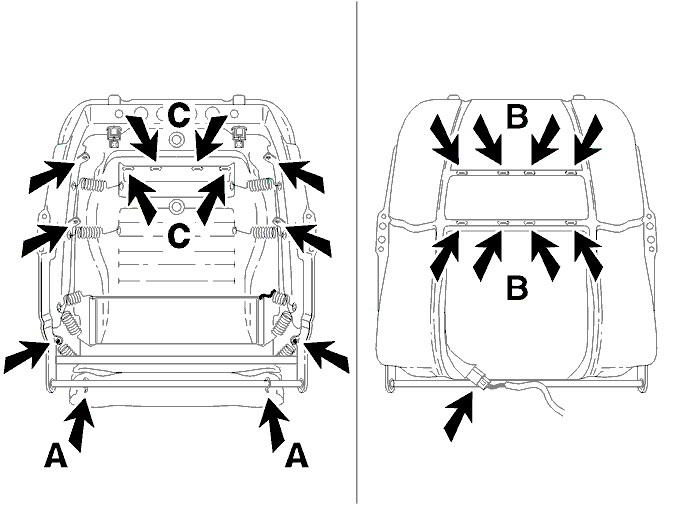

Снимите драпировку у стачивающего шва:

• четыре хомута на передней части (В)
• четыре хомута на задней части (С).

Снимите драпировку.

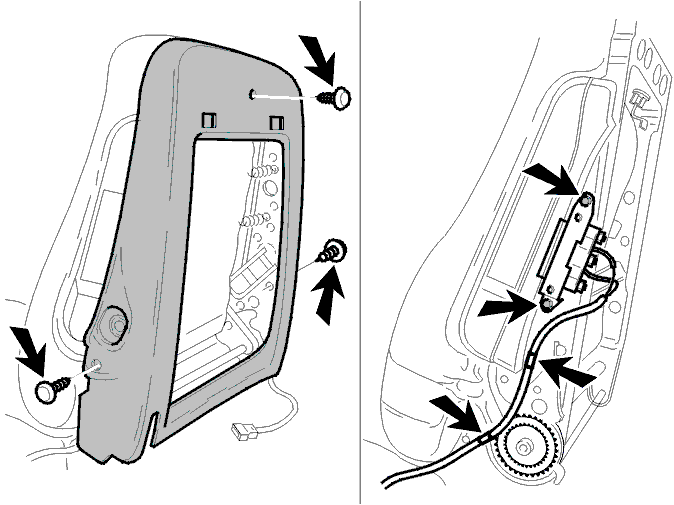

Снятие пластмассовой рамки со спинки сидения

• Удалите три штырька и снимите пластмассовую рамку.

Снятие подушки SIPS со спинки сидения

• Отметьте траекторию цепи зажигания и расположение стяжек кабеля.
• Отрежьте стяжки кабеля.
• Снимите два прикрепляющих болта и выньте подушку SIPS сверху.

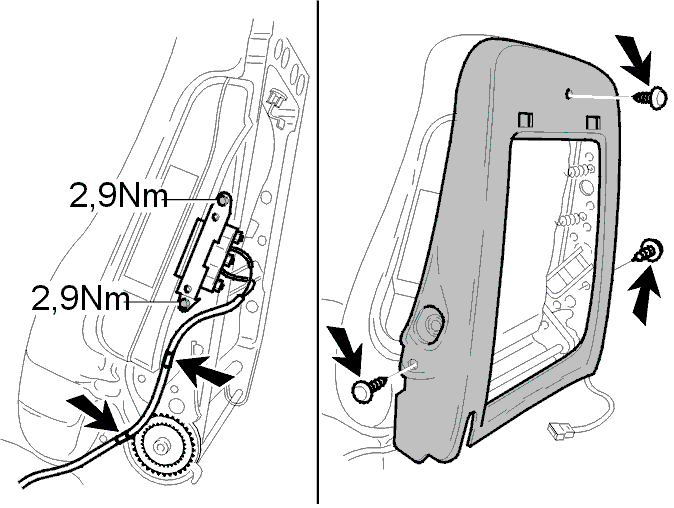

Установка подушки SIPS в спинке сидения

Внимание: Сначала убедитесь в том, что подушка SIPS на новом переднем сидении была замкнута при помощи устройства безопасности транспортировки, прикрепленного к модулю датчика.

• Поместите подушку SIPS на заднюю часть, нажимая на нее сверху.

Осторожно: Если подушка SIPS введена в действие, необходимо заменить ее два прикрепляющих болта. Используйте новые болты того же типа и качества.

• Установите болты. Затяните на 2.9 Нм.
• Закрепите цепь зажигания на суппорте в месте, которое было отмечено до ее снятия.

Установка пластмассовой рамки сидения

• Поместите пластмассовую рамку в положение и вдавите ее на место.
• Установите три штырька.
• Поместите набивку сидения по отношению к рамке.

Установка драпировки спинки сидения, общее

Для закрепления хомуты используйте плоскогубцы P/N 1158962-9.

Осторожно: При переобивке спинки сидения используйте исключительно подлинную или одобренную Volvo драпировку для сидений.

Установка драпировки спинки сидения

• Выверните драпировку наизнанку.
• Закрепите драпировку.

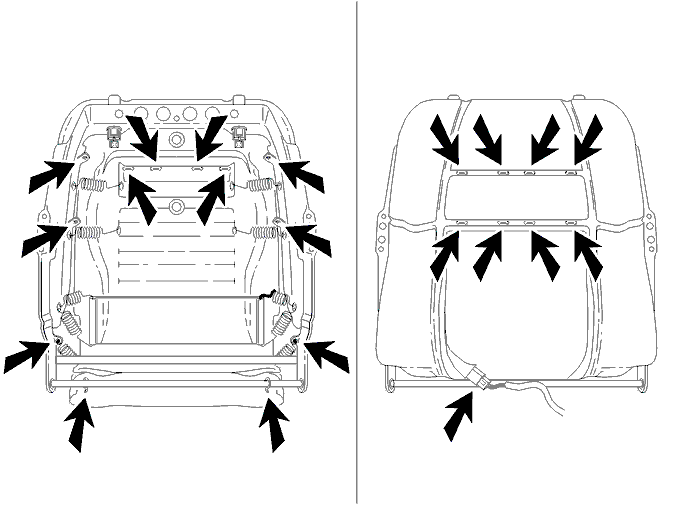

• Закрепите драпировку к набивке на задней части наверху при помощи четырех хомутов.
• Натяните драпировку через рамку и закрепите ее к набивке при помощи четырех хомутов на передней части.
• Потяните драпировку вниз и пропустите два прута через набивку к задней части и пристегните их к верхним ушкам.
• Закрепите драпировку к задней части в нижних ушках.
• Потяните драпировку вниз на передней части и закрепите ее к набивке при помощи четырех хомутов.
• Потяните драпировку еще больше вниз и пристегните ее к задней части.
• Пристегните пруты к передней части полоски.
• Поместите драпировку и установите ее на пластмассовой рамке.
• Прикрепите драпировку к нижней части и сверните ободную ленту внутрь.

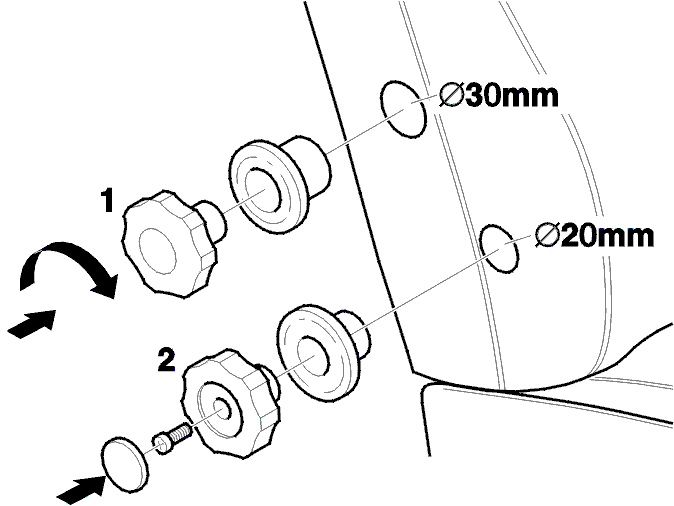

Установка ручек сидения

Регулировочная ручка деревянного суппорта

• Новая драпировка: отметьте и проделайте отверстие диаметром 30 мм.
• Установите кольцо суппорта.
• Установите ручку и поверните ее вправо до тех пор, пока сильное сопротивление не почувствуется во второй раз. Проверьте функционирование.

Регулировочная ручка спинки сидения

• Новая драпировка: отметьте и проделайте поперечный разрез диаметром 20 мм.
• Вдавите панель в замок.
• Поместите ручку в положение и закрутите.
• Установите маленькую панель.
• Закрепите проводку для элемента нагрева сидения.

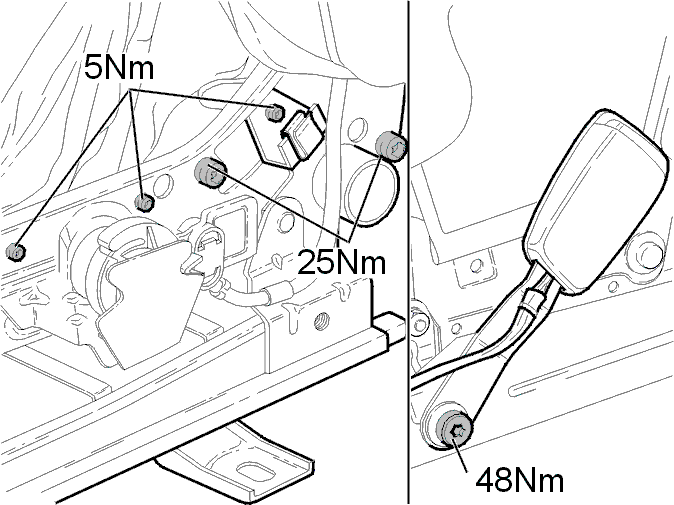

Установка спинки сидения на сидение

• Установите спинку к рамке и закрутите четыре болта вручную.
• Введите суппорт для цепи зажигания.
• Закрутите четыре болта. Затяните на 25 Нм.
• Затяните суппорт. Затяните на 5 Нм.
• Закрепите скобу ремня безопасности. Затяните на 48 Нм.
• Установите модуль датчика. Затяните на 5 Нм.
• Пропустите цепь зажигания через суппорт.

Установка боковой панели к сидению

• Поместите панель на передней части через рамку.
• Поверните панель к рамке на передней части.
• В то же время поместите хомут панели через суппорт или панель в хомут.
• Закрепите панель в задней части при помощи винта.

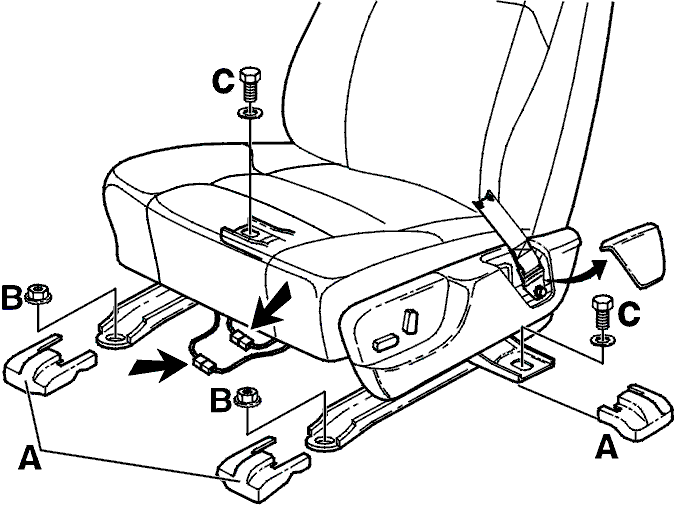

Установка сидения

Внимание: Сначала убедитесь в том, что подушка SIPS на новом переднем сидении была замкнута при помощи устройства безопасности транспортировки, прикрепленного к модулю датчика.

• Установите сидение в положение и вручную установите болты и гайки.
• Установите сидение и закрутите болты и гайки на 40 Нм.

Установите:

• заднюю центральную панель управления
• крышки
• ремень безопасности на внешней стороне, затяните на 20 Нм.

Отмыкание подушки SIPS

Отомкните подушку SIPS следующим образом:

• Снимите устройство безопасности транспортировки из модуля датчика.
• Поместите устройство безопасности транспортировки в держатель внутри панели.
• Замените панель.

Регистрация даты

• Не забудьте заменить наклейку даты SIPS на средней стойке на стороне водителя на новую наклейку, прилагаемую к новому сидению.
