Высоковольтный аккумулятор, задний

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

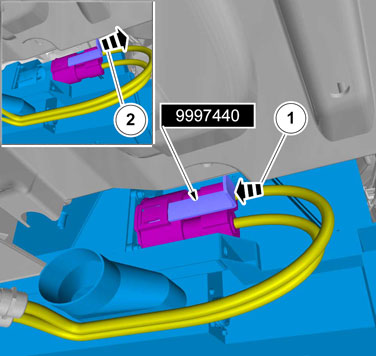

Выполните "Высоковольтный аккумулятор, отключение и подключение"Высоковольтный аккумулятор, отключение и подключение Высоковольтный аккумулятор, отключение и подключение

Следуйте инструкциям по работе у автомобильного подъемника.Работа у автомобильного подъемника

Снимите нижнюю воздушную направляющую Воздухоуправление сзади

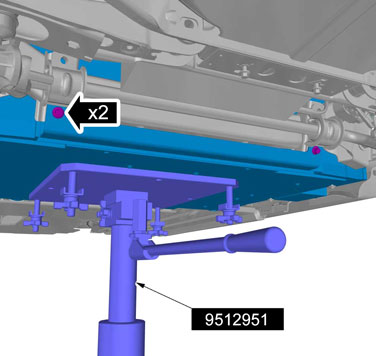

🔧 T9512951,🔩 Момент затяжки: Задняя рама тягового аккумулятора к задней поперечной балке

🔩 Момент затяжки: 10 Н·м

🔩 Момент затяжки: 60 Н·м

🔩 Момент затяжки: 120 Н·м

Внимание: Необходимо использовать рекомендованное оборудование.

🔧 Гаечный ключ🔧 Перчатки🔧 Защита для лица

🔩 Момент затяжки: 24 Н·м

🔩 Момент затяжки: 24 Н·м

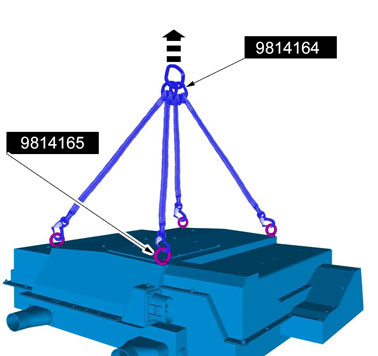

🔧 ПОДЪЕМНАЯ ПРОУШИНА🔧 Подъемное приспособление

Установите в обратном порядке.

Осторожно: Для информации по установкам параметров и программному обеспечению - см. Технический журнал: TJ 24530.
