Высоковольтный аккумулятор, отключение и подключение (2011, 2012)

Выполняйте инструкции по технике безопасности для электроприводных автомобилей Информация по технике безопасности для транспортных средств с электроприводом

Касается автомобилей ранней конструкции

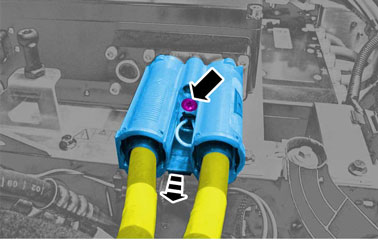

🔩 Момент затяжки: 6 Н·м

Внимание: Проверьте отсутствие течи.

🔧 Перчатки

Внимание: Необходимо использовать рекомендованное оборудование.

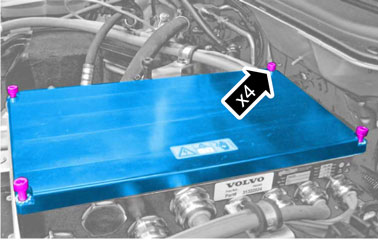

🔩 Момент затяжки: 10 Н·м🔧 Перчатки🔧 Защита для лица

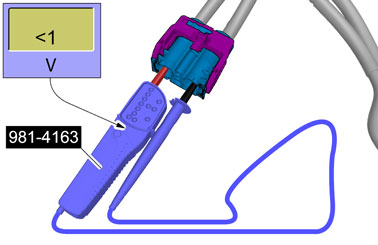

Внимание: Проверьте функцию измерения тестера напряжения.

🔧 Тестер напряжения

Внимание: Необходимо использовать рекомендованное оборудование.

🔧 Перчатки🔧 Защита для лица🔧 Тестер напряжения

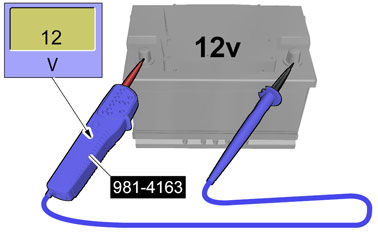

Внимание: Проверьте функцию измерения тестера напряжения.

🔧 Тестер напряжения

🔧 Кожух

Касается автомобилей поздней конструкции

Внимание: Проверьте отсутствие течи.

🔧 Перчатки

Внимание: Необходимо использовать рекомендованное оборудование.

🔧 Перчатки🔧 Защита для лица

Внимание: Необходимо использовать рекомендованное оборудование.

🔧 Перчатки🔧 Защита для лица

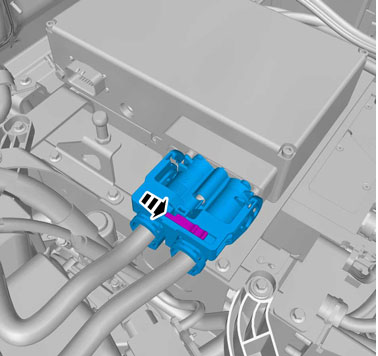

🔩 Момент затяжки: 6 Н·м

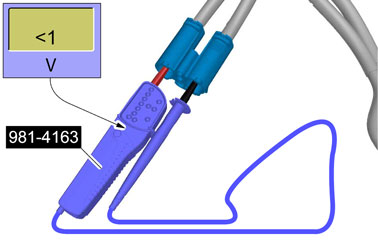

Внимание: Проверьте функцию измерения тестера напряжения.

🔧 Тестер напряжения

Внимание: Необходимо использовать рекомендованное оборудование.

🔧 Перчатки🔧 Защита для лица🔧 Тестер напряжения

Внимание: Проверьте функцию измерения тестера напряжения.

🔧 Тестер напряжения

🔧 Кожух

Все автомобили

Внимание: Необходимо использовать рекомендованное оборудование.

Примечание: Перед тем, как будете демонтировать, запишите и отметьте положение компонентов.

Примечание: Убедитесь в том, что все компоненты установлены на своих местах согласно маркировки, нанесенной при снятии.

🔩 Момент затяжки: 10 Н·м🔧 Перчатки🔧 Защита для лица

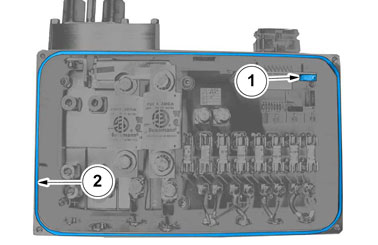

1. Осторожно: > Убедитесь в том, что деталь не согнута.

2. Осторожно: > Будьте особенно осторожны, чтобы не повредить уплотнение.

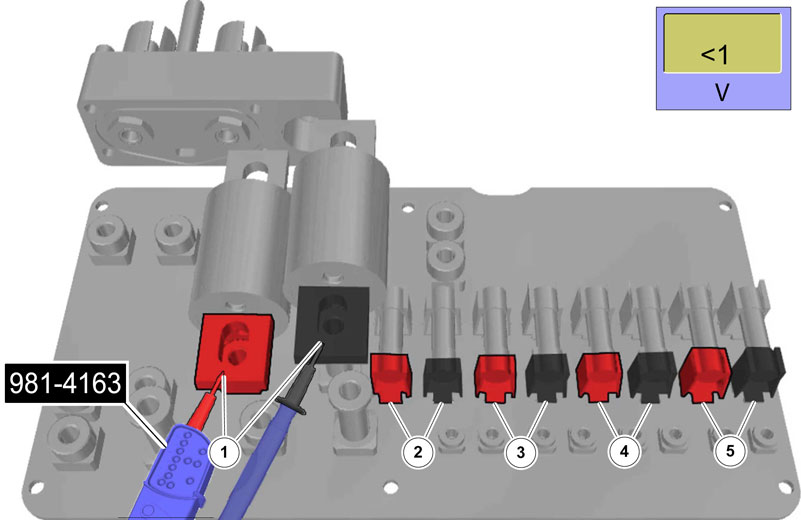

Внимание: Проверьте функцию измерения тестера напряжения.

🔧 Тестер напряжения

Внимание: Убедитесь, что контроль выполнен во всех указанных точках.

Внимание: Необходимо использовать рекомендованное оборудование.

🔧 Тестер напряжения🔧 Перчатки🔧 Защита для лица

Внимание: Проверьте функцию измерения тестера напряжения.

🔧 Тестер напряжения

🔧 Кожух

Всегда подключайте и сбрасывайте высоковольтную систему перед подключением системы 12 В.
