Применимость
| Модель | Двигатель | Год |
|---|---|---|
| 940 | B200E | 1991 |
| 940 | B230E | 1991 |
| 940 | B230FT | 1991–1998 |
| 940 SE | B230FT | 1991 |
| 960 | B230FT | 1991, 1992 |
Подсказка: Для двигателей с наддувом: При снятии/установке выпускного коллектора см. Турбонагнетатель и Установка.
Выпускной коллектор для двигателей с наддувом
В связи со сменой поставщика, выпускной коллектор, номер детали 1336237-1, больше не поставляется.Вместо него поставляется коллектор, номер детали 1346992-9. Однако необходимо просверлить 4 отверстия для винтов M8 теплоизоляционного щитка.Если автомобиль оборудован системой EGR, необходимо вместе с выпускным коллектором заменить трубку EGR. Новая трубка EGR имеет номер детали 1346850-9.Если автомобиль не оборудован системой EGR, необходимо заглушить соединитель EGR на новом выпускном коллекторе (A) с помощью прокладки 11998-2 и пробки 960632-8.Ниже приводится информация о том, где и как нужно просверлить 4 отверстия.

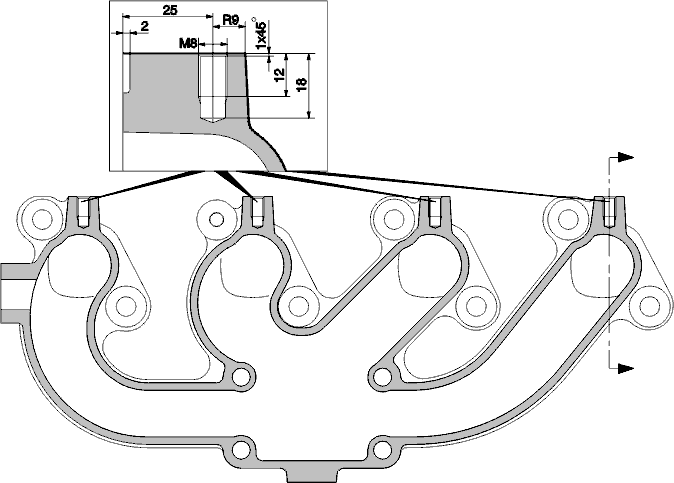

Метод просверливания отверстий в выпускном коллекторе
Зажмите выпускной коллектор в сверлильный станок.Установите шкалу сверлильного станка на ноль.Разметьте отверстия с помощью кернера, при необходимости, и просверлите их на глубину 18 мм с помощью сверла диаметром 3 мм.
Внимание: Не сверлите глубже - не просверлите коллектор насквозь.
Просверлите отверстие на глубину 18 мм с помощью сверла диаметром 6,8 мм.С помощью метчика M8 нарежьте в отверстиях резьбу на глубину 12 мм.
Внимание: Наденьте защитные очки.
Продуйте отверстия начисто сжатым воздухом.
Подсказка: Этот выпускной коллектор установлен в автомобилях 740/760 с турбонагнетателем 1985 -1989 модельного года
Снятие
- Снимите выхлопную трубу с коллектора.
- Снимите коллектор с головки цилиндров.
Установка

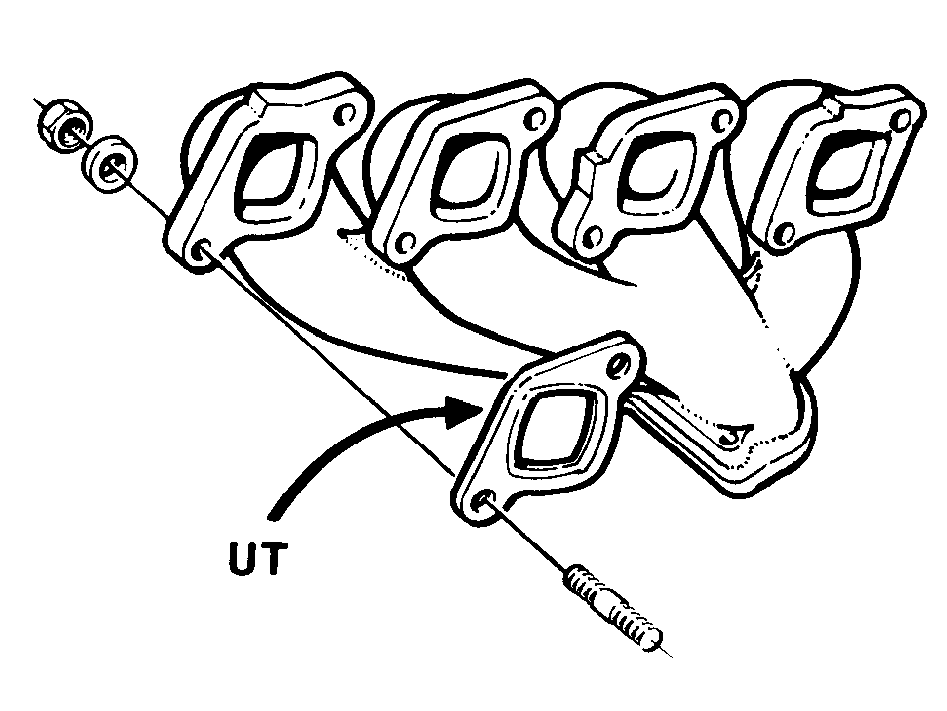

- При установке используйте новые прокладки. Внешняя поверхность прокладок имеет маркировку "UT".
- Смонтируйте коллектор на головке цилиндров.
- Подсоедините выхлопную трубу к выпускному коллектору.
