Применимость

Модель Двигатель Год
S60 (-09) 2001–2009
S80 (-06) 1999–2006
V70 (00-08) 2000–2008
V70 XC (01-) / XC70 (-07) 2001–2007

Специальные инструменты

  • 🔧 HYDRAULISK HÅLCYLINDER
  • 🔧 HYLSSATS BAKAXEL
  • 🔧 STYRTAPP (P2X)
  • 🔧 STYRTAPP (P2X)
  • 🔧 HYLSA (800 AWD, P2X) (B-VERSION)
  • 🔧 HYLSA (P2X)
  • 🔧 DRAGSTÅNG M12X400 (800 AWD, P2X)
  • 🔧 HYLSA (800 AWD, P2X)
  • 🔧 DORN (800 AWD, P2X
  • 🔧 DRAGSTÅNG M14X400 (800 AWD, P2X)
  • 🔧 DORN (P2X)
  • 🔧 DRAGSTÅNG M16X360 (P2X)
  • 🔧 DORN (800 AWD,P2X)
  • 🔧 SKRUV MC6S M12X70 (P2X)
  • 🔧 ADAPTER INKL 2ST MC6C M6X12 (800 AWD, P2X)

Подготовка

Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Подготовка

E6500368

Снимите: (не полноприводные автомобили)

  • ковровое покрытие багажного отсека
  • уплотнение над креплением амортизатора на обеих сторонах.

Выверните два винта крепления гнезда пружины на обеих сторонах.Поднимите автомобиль.

Примечание: Приподнимите края порога до полного освобождения заднего моста.

Снимите:

Отсоединение компонентов конечной передачи

  • Отсоедините разъем от модуля управления активируемой по требованию муфты
  • Отсоедините жгут проводов от подрамника.

Снятие

Снятие суппорта тормоза

D7200068

Освободите регулятор стояночного тормоза. См. Стояночный тормоз, тормозные колодки, замена

Снимите (на обеих сторонах):

  • колесо
  • датчик ABS и линию ABS с кронштейна на шпинделе колеса
  • винты крепления тормозного суппорта.

Подвесьте линию ABS и суппорт тормоза. Используйте кусок проволоки.

Снятие троса стояночного тормоза

M5500069

Снимите:

  • установочный штифт тормозного диска
  • тормозной диск
  • возвратную пружину на расширителе
  • расширитель. Слегка поднимите тормозную колодку. Захватите расширитель. Потяните расширитель наружу.

Отсоедините расширитель от металлического кронштейна.

M5500063

Снимите (на обеих сторонах):

  • направляющую втулку трубки троса. Вставьте отвертку между выступом направляющей втулки и надколесной дугой. Слегка раздвиньте для того, чтобы снять втулку.

D7200069

  • Снимите трос стояночного тормоза с поперечной рулевой тяги и подрамника на обеих сторонах.

Снятие заднего моста

E7200083

  • Снимите пластмассовую гайку облицовки крыла. Отогните облицовку крыла в сторону
  • Высверлите заклепку теплоизоляционного щитка на левой задней втулке подрамника.

E6500367

Не применимо к полноприводным автомобилям:

  • Выверните два винта крепления гнезда пружины на обеих сторонах.

M6500399

Установите подъемную площадку под задней подвеской.

Снимите:

  • четыре крепления подрамника
  • винты кронштейнов подрамника
  • монтажные стойки тормозного шланга с креплений на кронштейнах
  • тормозные трубы с пластмассовых зажимов
  • крепление топливного фильтра на правом кронштейне.

N4600311

Осторожно опустите заднюю подвеску приблизительно на 50 мм.

Снимите:

  • три шланга на угольном фильтре системы выделения паров топлива.

Применимо только к полноприводным автомобилям:

  • Снимите амортизатор с соединительного рычага на обеих сторонах.

Применимо ко всем моделям:

  • Полностью опустите подрамник.

Снятие шпинделя колеса

Снимите:

  • винт наружного крепления рычага управления
  • винт наружного крепления нижнего рычага управления
  • винт заднего крепления бокового звена
  • винт наружного крепления поперечной рулевой тяги
  • винт наружного крепления приводного вала.

D6500432

  • Выдавите шпиндель колеса. Используйте инструмент 🔧 HYDRAULISK HÅLCYLINDER с 🔧 ADAPTER INKL 2ST MC6C M6X12 (800 AWD, P2X), 🔧 STYRTAPP (P2X) и 🔧 STYRTAPP (P2X) вместе с резьбовым стержнем 🔧 DRAGSTÅNG M16X360 (P2X).

Примечание: Нажимайте только до тех пор, пока втулка не освободится из шлицевой зоны.

Снимите шпиндель колеса.

Снятие верхней втулки переднего рычага управления

M6500438

  • Используйте инструмент: 🔧 HYDRAULISK HÅLCYLINDER с 🔧 ADAPTER INKL 2ST MC6C M6X12 (800 AWD, P2X), 🔧 HYLSA (800 AWD, P2X) (B-VERSION) и 🔧 HYLSA (P2X)
  • Выверните винты внутренних креплений рычага управления (x2)
  • Установите гидравлический цилиндр и вытяните переднюю втулку при помощи рычага управления.

Примечание: Резьбовой стержень 🔧 DRAGSTÅNG M12X400 (800 AWD, P2X), установленный в резьбе крепления рычага управления.

Снимите:

  • гидравлический цилиндр
  • рычаг управления.

Снятие верхней втулки заднего рычага управления

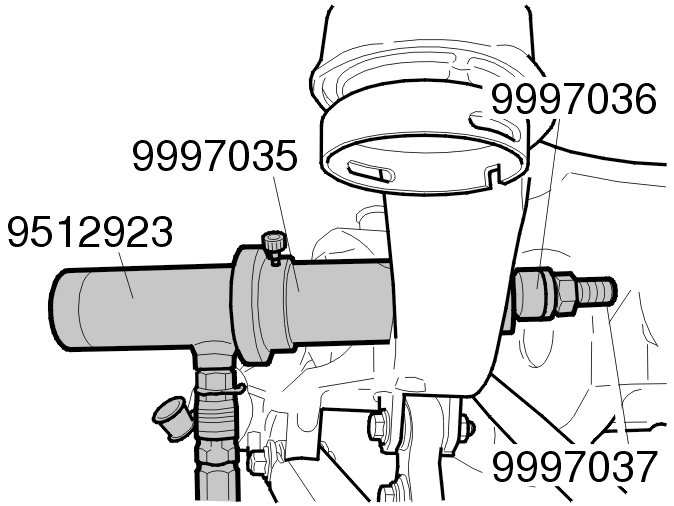

M6500435

  • Используйте инструмент: 🔧 HYDRAULISK HÅLCYLINDER с 🔧 ADAPTER INKL 2ST MC6C M6X12 (800 AWD, P2X), 🔧 HYLSA (800 AWD, P2X) и 🔧 DORN (800 AWD, P2X
  • Установите гидравлический цилиндр.

Примечание: Используйте резьбовой стержень 🔧 DRAGSTÅNG M14X400 (800 AWD, P2X).
- Вытяните втулку.

Установка

Примечание: Чтобы убедиться, что нет утечки выхлопных газов, см.: Фланцевое соединение, сборка.

Установка верхней втулки заднего рычага управления

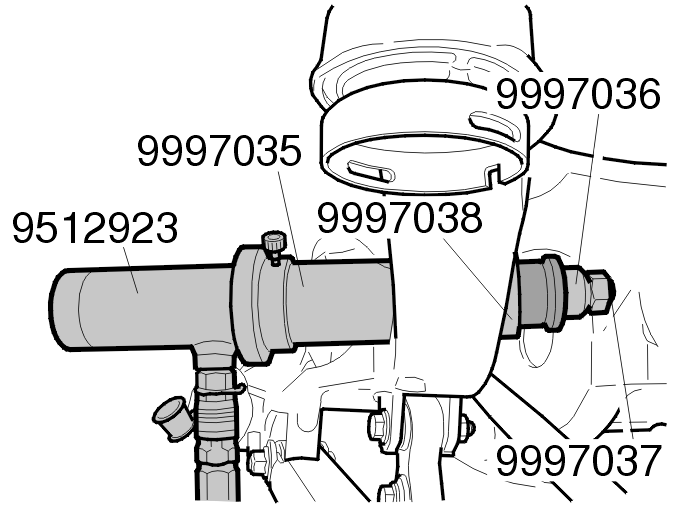

M6500434

  • Используйте инструмент: 🔧 HYDRAULISK HÅLCYLINDER с 🔧 ADAPTER INKL 2ST MC6C M6X12 (800 AWD, P2X), 🔧 HYLSA (800 AWD, P2X), 🔧 DORN (P2X) и 🔧 DORN (800 AWD, P2X
  • Установите гидравлический цилиндр. Используйте резьбовой стержень 🔧 DRAGSTÅNG M16X360 (P2X).

Подсказка: Смажьте конец втулки вазелином.
- Потяните втулку.

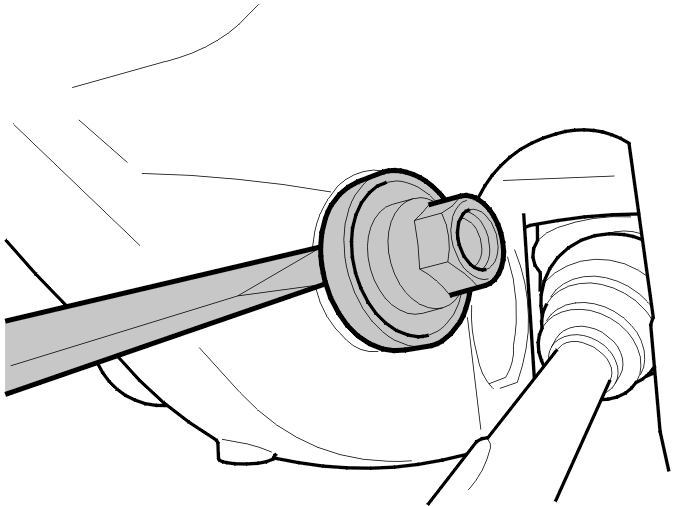

M6500436

Подсказка: Когда втулка будет полностью находиться в направляющей втулке, слегка отпустите и отломите втулку. Теперь можно увидеть, не втянута ли втулка слишком далеко.

Установка верхней втулки переднего рычага управления

M6500439

  • Используйте инструмент 🔧 HYDRAULISK HÅLCYLINDER с 🔧 ADAPTER INKL 2ST MC6C M6X12 (800 AWD, P2X), 🔧 HYLSA (800 AWD, P2X) и 🔧 DORN (800 AWD,P2X)
  • Вверните рычаг управления
  • Вдавите втулку на конец рычага управления. Установите упор в резьбе крепления рычага управления
  • Используйте винт 🔧 SKRUV MC6S M12X70 (P2X)
  • Установите гидравлический цилиндр при помощи резьбового стержня 🔧 DRAGSTÅNG M12X400 (800 AWD, P2X) в резьбе другого крепления рычага управления
  • Затяните втулку.

M6500437

Примечание: Убедитесь, что втулка находится в правильном положении.

Установка винта

  • Установите винты креплений управления.

Примечание: Не затягивайте винт креплений втулки. Это выполняется позже, когда задняя подвеска находится в нормальном положении.

Установка шпинделя колеса

Установите:

  • шпиндель колеса
  • винт наружного крепления приводного вала. Используйте новый винт. Затяните до 50 Н·м
  • винт наружного крепления поперечной рулевой тяги
  • винт заднего крепления бокового звена
  • винт наружного крепления нижнего рычага управления
  • винт наружного крепления верхнего рычага управления.

Примечание: Не затягивайте винт креплений втулки. Это выполняется позже, когда задняя подвеска находится в нормальном положении.

Установка заднего моста

  • Поднимите заднюю подвеску на 50 мм в положение установки
  • Установите три шланга на угольном фильтре системы выделения паров топлива
  • Осторожно поднимите заднюю подвеску.

Не применимо к полноприводным автомобилям:
Установите два винта крепления гнезда пружины. Затяните до 50 Н·м.

Внимание: При работе с подъемной площадкой всегда проверяйте, что автомобиль не поднимается из подъемных рычагов автомобильного подъемника.

Примечание: Не затягивайте винт креплений втулки. Это выполняется позже, когда задняя подвеска находится в нормальном положении.

Примечание: Направьте карданный вал во время операции подъема.

Примечание: Убедитесь, что тормозные трубы или жгуты проводов не зажаты.

Установка заднего моста (продолжение)

N6500382

  • Сдвиньте вверх центрирующие втулки 🔧 HYLSSATS BAKAXEL в двух задних креплениях на подрамнике
  • Установите винт. Слегка затяните
  • Установите винты передних креплений на подрамнике. Установите винты в кронштейны
  • Затяните все передние крепления. Затяните до 80 Н·м
  • Выверните винты задних креплений на подрамнике. Снимите центрирующие втулки
  • Установите винты задних креплений на подрамнике. Затяните до 80 Н·м.

Установите:

  • тормозные трубы в пластмассовых зажимах на кронштейнах
  • винт кронштейна топливного фильтра (24 Н·м)
  • винт монтажных стоек тормозной магистрали (24 Н·м).

Уберите подъемную площадку.

Установите:

  • тормозные трубы в пластмассовых зажимах на кронштейнах
  • винт кронштейна топливного фильтра. Затяните до 24 Н·м
  • винт монтажной стойки тормозных магистралей. Затяните до 24 Н·м.

Уберите подъемную площадку.

Установите:

  • заклепки на тепловой экран на левой задней втулке подрамника
  • пластмассовую гайку облицовки крыла.

Установка троса стояночного тормоза

M5500064

  • Установите крепление тросов на подрамнике и зажимы на поперечных рулевых тягах
  • Проденьте тросы в крышки тормоза.

Подсказка: Смажьте уплотнительные кольца на направляющих втулках тросов. Используйте силиконовую смазку.

Примечание: Убедитесь, что выступ направляющей втулки правильно расположен в крышке.

M5500069

Зацепите расширитель в кронштейне щитка.

Установите:

  • расширитель
  • возвратную пружину
  • тормозной диск
  • установочный штифт тормозного диска. Затяните до 10 Н·м.

Установка суппорта тормоза

Установите:

  • суппорт тормоза
  • винт крепления суппорта тормоза. Затяните до 60 Н·м. Используйте новые винты
  • датчик ABS
  • винты. Затяните до 10 Н·м
  • кабель датчика ABS в кронштейне
  • колеса.

Завершение

Заключение (не полноприводные автомобили)

Установите натяжное устройство и затяните заднюю подвеску до нормального положения. См. Натяжное устройство, инструкции по использованию.

Затяните:

  • наружное крепление поперечной рулевой тяги. Затяните до 80 Н·м
  • заднее крепление бокового звена. Затяните до 80 Н·м
  • наружное крепление нижнего рычага управления. Затяните до 80 Н·м
  • наружное крепление верхнего рычага управления. Затяните до 80 Н·м
  • внутреннее крепление верхнего рычага управления. Затяните до 80 Н·м.

Заключительные операции (полноприводные автомобили)

M6500451

Прижмите подвеску вверх в ее нормальное положение, см. Нормальное положение.

Затяните:

  • наружное крепление поперечной рулевой тяги. Затяните до 80 Н·м
  • заднее крепление бокового звена. Затяните до 80 Н·м
  • наружное крепление нижнего рычага управления. Затяните до 80 Н·м
  • наружное крепление верхнего рычага управления. Затяните до 80 Н·м
  • внутреннее крепление верхнего рычага управления. Затяните до 80 Н·м.

Установите фиксирующий хомут и потяните рычаги управления вниз, так чтобы можно было установить амортизатор.

Установите:

  • амортизатор
  • винты. Затяните до 80 Н·м.

Снимите натяжную ленту.

Заключительные операции (продолжение)

Отрегулируйте стояночный тормоз. См. Стояночный тормоз, тормозные колодки, замена.

Установите:

Заключительные операции (продолжение)

Применимо только к полноприводным автомобилям

Применимо только к автомобилям с активируемой по требованию муфтой:

Установите:

  • жгут проводов в зажимы на подрамнике
  • разъем активируемой по требованию муфты.

Не применимо к полноприводным автомобилям:

Установите:

  • два винта крепления гнезда пружины. Затяните до 24 Н·м
  • ковровое покрытие багажного отсека.

Для всех автомобилей:
Выполните регулировку угла установки колес.

Проверьте/отрегулируйте угол установки колес. См.: Уголы установки колес, проверка/регулировка.
