Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | — | 2001–2009 |
| S80 (-06) | — | 1999–2006 |
Специальные инструменты
- 🔧 NYCKEL
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Снятие
Снимите панель, закрывающую рычаг стояночного тормоза

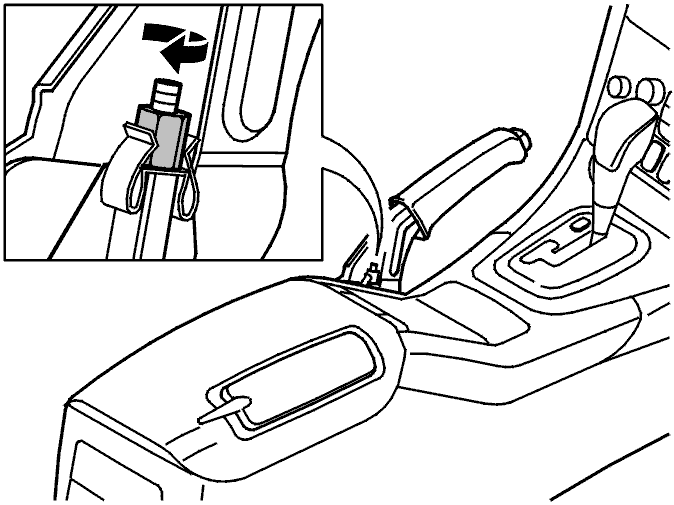

Освободите регулятор стояночного тормоза
Ослабьте регулировочный винт на 5-10 оборотов так, чтобы можно было снять тормозной диск.
Снимите задние колеса
Снимите суппорт тормоза и держатель
Подвесьте суппорт тормоза на пружине с помощью проволоки.
Примечание: Не повредите линию ABS.

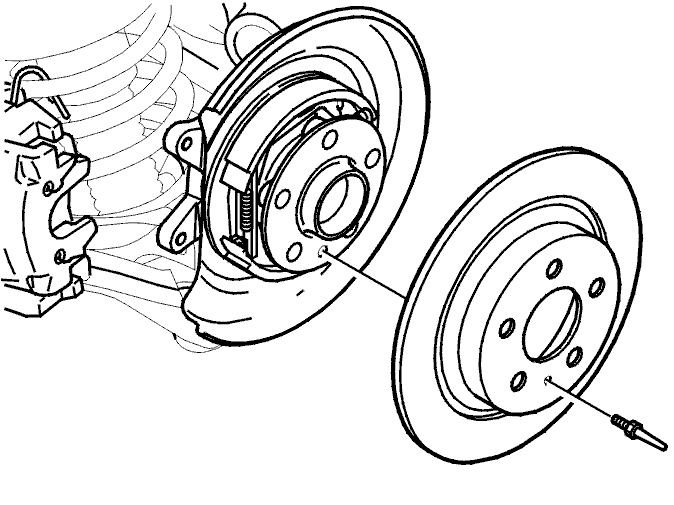

Снимите тормозной диск
Снимите тормозные колодки

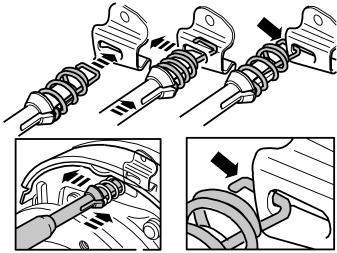

Снимите две удерживающие пружины на тормозных колодках. Пользуйтесь 🔧 NYCKEL.Сожмите пружину и отведите её назад так, отпустите, чтобы конец пружины прошел канавку в креплении, и чтобы его можно было снять.

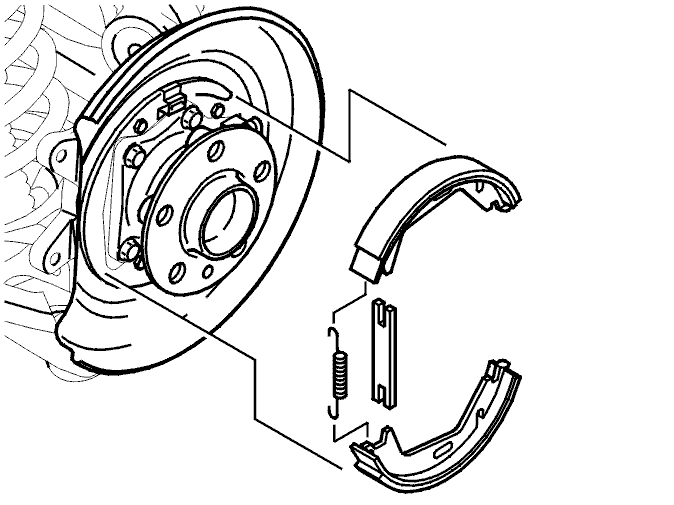

Отсоедините возвратную пружину на расширителе.Отогнув, разведите тормозные колодки и снимите их с возвратной пружиной и распоркой.
Очистка и проверка

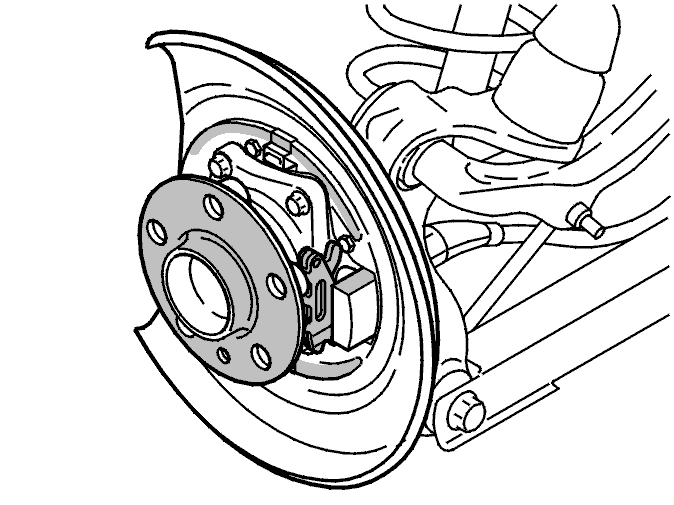

Убедитесь, что из ступицы колеса не вытекла смазка.Проверьте, не поврежден ли расширитель стояночного тормоза. Смажьте, если необходимо.Удалите загрязнения с поверхности тормозного барабана, соприкасающейся с тормозными колодками.Убедитесь в том, что фланец ступицы не загрязнен. Удалите ржавчину.Смажьте контактные поверхности на щите тормоза. Используйте термостойкую смазку, номер 1161325-4.
Установка

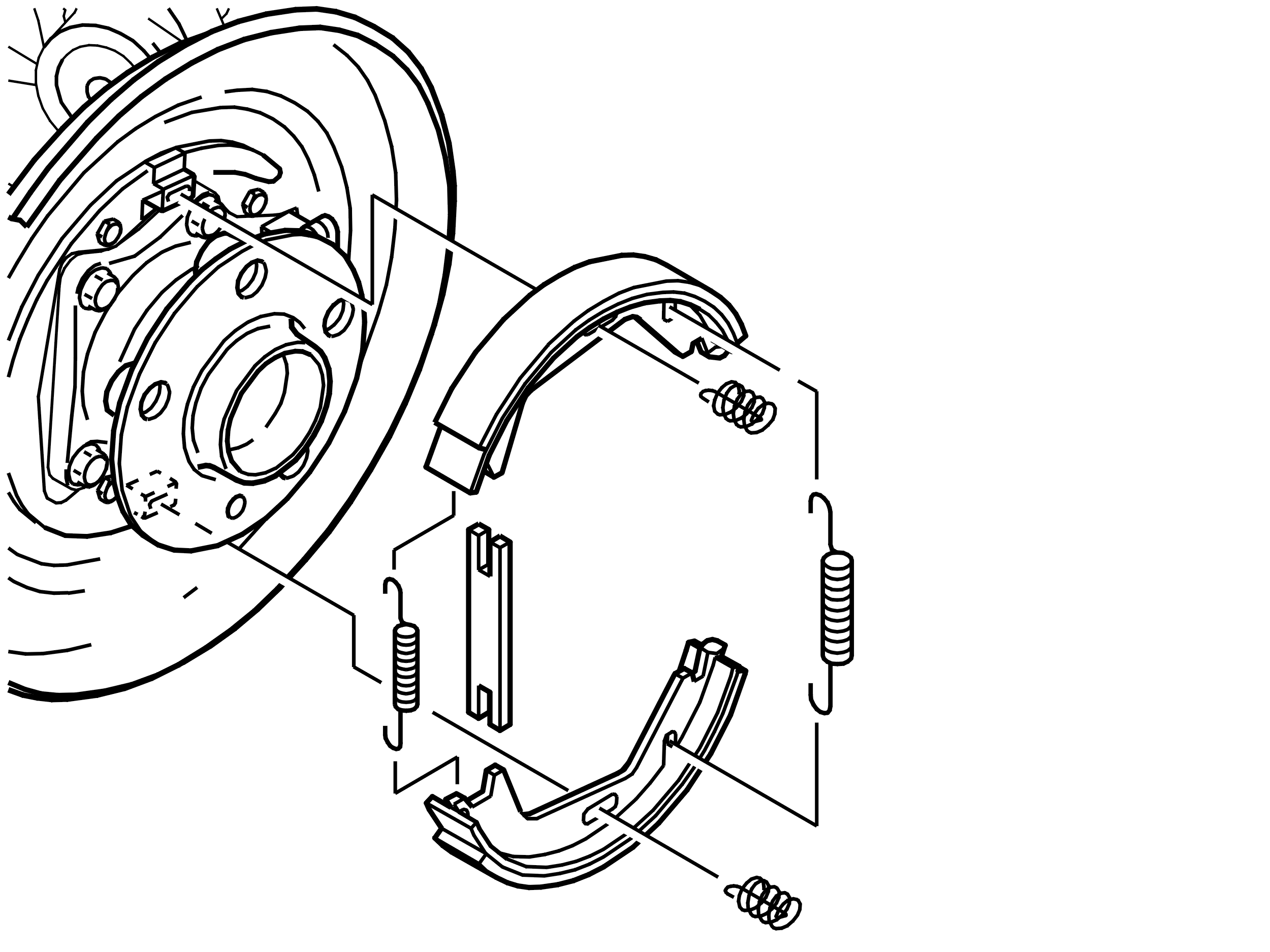

Установите компоненты тормозной системы
Установите:
- тормозные колодки
- распорку и маленькую возвратную пружину на тормозные колодки.
Установка компонентов тормозной системы, продолжение

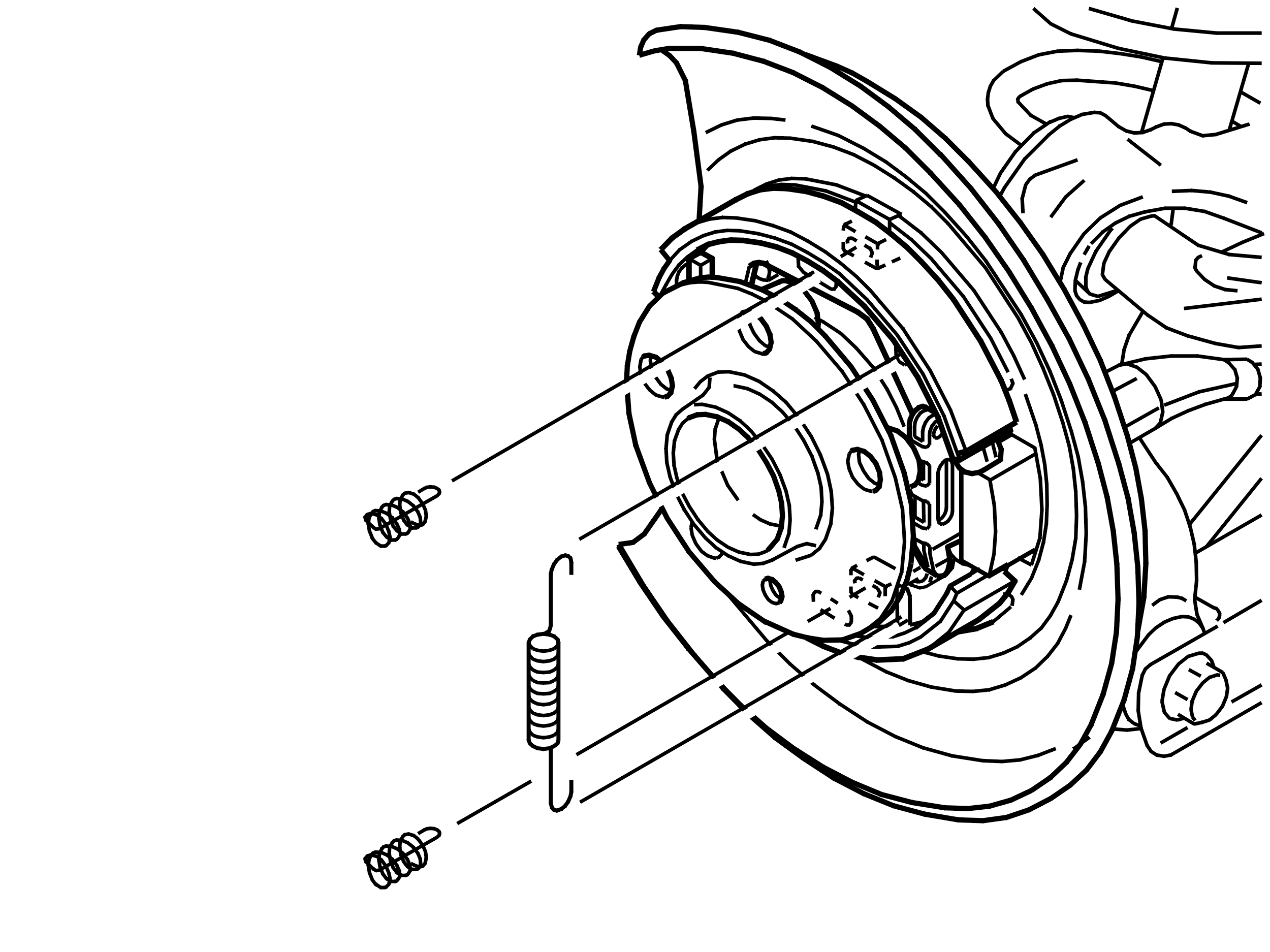

Вставьте фиксирующие пружины тормозных колодок и возвратные пружины около экспандера.
Установите:

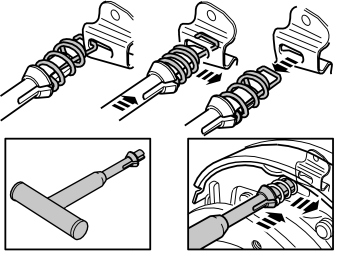

- нижнюю фиксирующую пружину, пользуйтесь 🔧 NYCKEL.Направьте захват пружины вперед, сожмите пружину, передвиньте её вперёд и отпустите так, чтобы захват захватил в креплении.
- верхняя фиксирующая пружина.
Проверьте, чтобы тормозные колодки лежали правильно в экспандере.Вставьте возвратную пружину около экспандера.
Установите тормозной диск и направляющий штифт
Затяните установочный штифт усилием в 8 Нм.
Проверьте тормозные накладки. Замените, если необходимо
См. Тормозные накладки, задние, замена.
Установите держатель суппорта и суппорт тормоза
Надавив, разведите тормозные накладки в суппорте. Установите держатель суппорта и суппорт тормоза.Затяните винты крепления держателя суппорта с усилием в 60 Нм.
Примечание: Используйте новые винты.
Установите колесо
См. Установка колес.
Отрегулируйте стояночный тормоз
Рычаг стояночного тормоза должен быть в самом нижнем положении.Полный эффект может быть получен между вторым и пятым зубом храповика.
Осторожно: Следуйте инструкциям по регулировке для того, чтобы достичь полного эффекта торможения при использовании стояночного тормоза.
Поверните регулировочный винт так, чтобы полный эффект торможения достигался между второй и пятой выемкой.
Заключительная проверка
Убедитесь, что колеса свободно вращаются после регулировки.
Проведите дорожное испытание и снова отрегулируйте стояночный тормоз
После замены тормозных колодок:Ведите автомобиль со скоростью 30 км/ч. Задействуйте рычаг стояночного тормоза, пока автомобиль не остановится. Это позволяет тормозным колодкам притереться к тормозному барабану.Отрегулируйте стояночный тормоз в соответсвии с требованиями.
Установите панель над рычагом стояночного тормоза
