Натяжное устройство, инструкции по использованию

Бюллетень руководства для станций техобслуживания

Примечание: S80, модельный год 2000-, V70 2000-, S60 2001- см. бюллетень руководства для станций техобслуживания 258, чтобы получить информацию о конверсионном комплекте для инструмента 🔧 FÄSTE ANV. MED -5659 OCH -5972 C-VERSION для использования с вышеупомянутыми моделями.

Использование натяжного устройства 999 5659

Натяжное устройство 🔧 SPÄNNOK (BAKAXEL/ANVÄNDS MED -5660) 800 AWD используется при работе с подвеской. Чрезвычайно важно, чтобы винтовые соединения резиновых втулок были затянуты в нормальном положении (в таком же положении, как и когда автомобиль стоит на земле, в нем находятся три человека и у него полный топливный бак).Натяжное устройство снимает давление на компоненты в подвеске при снятии / установке. Этот инструмент прикрепляется к заднему мосту креплением 🔧 FÄSTE ANV. MED -5659 OCH -5972 C-VERSION. Это означает, что подъемная устойчивость не изменяется во время работы.

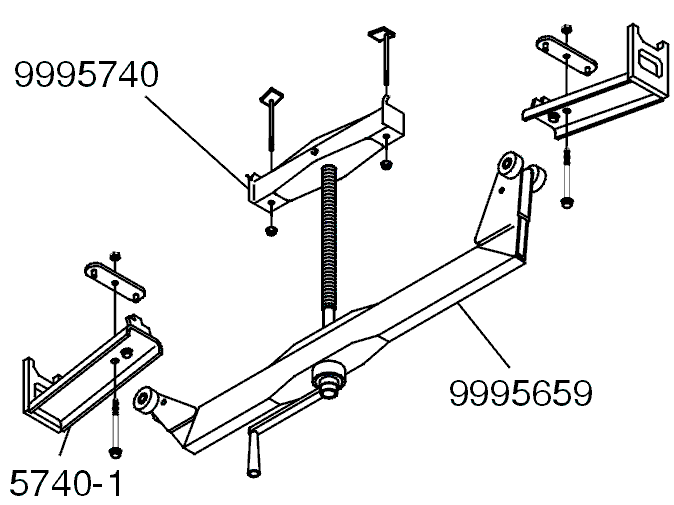

Применимо к S80 -2000

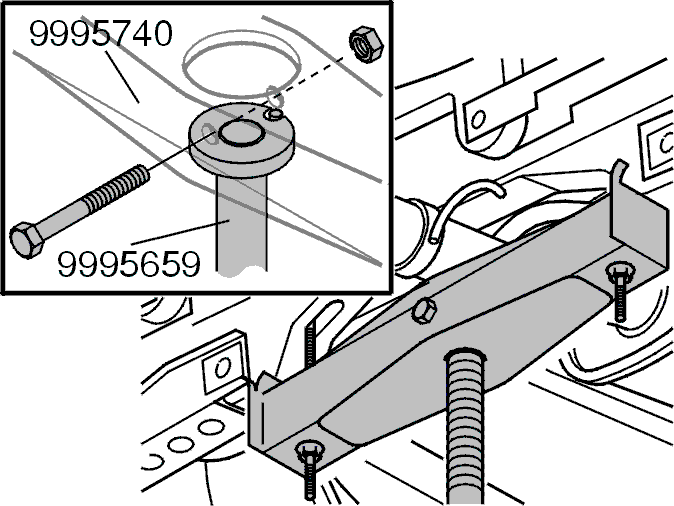

Установите

• резьбовой стержень 🔧 SPÄNNOK (BAKAXEL/ANVÄNDS MED -5660) 800 AWD на крепление 🔧 FÄSTE ANV. MED -5659 OCH -5972 C-VERSION Закрепите инструмент при помощи винта, как показано на иллюстрации
• крепление 🔧 FÄSTE ANV. MED -5659 OCH -5972 C-VERSION на подрамнике.

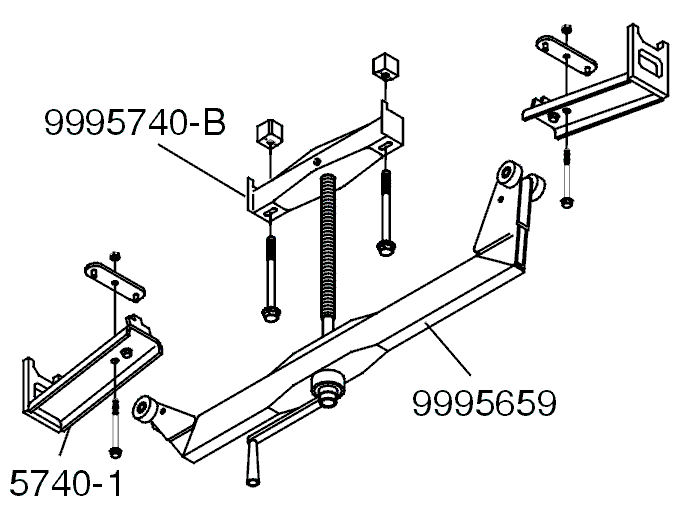

Применимо к следующим моделям
S80 2000-V70 2000- (c приводом на 2 колеса)S60 2001-

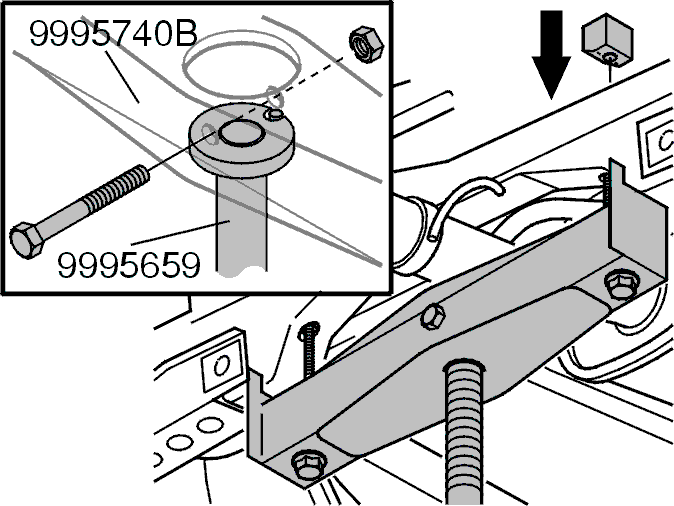

Установите:

• резьбовой стержень 🔧 SPÄNNOK (BAKAXEL/ANVÄNDS MED -5660) 800 AWD на крепление 🔧 FÄSTE ANV. MED -5659 OCH -5972 C-VERSION Закрепите инструмент при помощи винта, как показано на иллюстрации
• крепление 🔧 FÄSTE ANV. MED -5659 OCH -5972 C-VERSION на подрамнике

• Примечание: > Очистите поверхности подрамника в том месте, где будут расположены две большие гайки.

Установите:

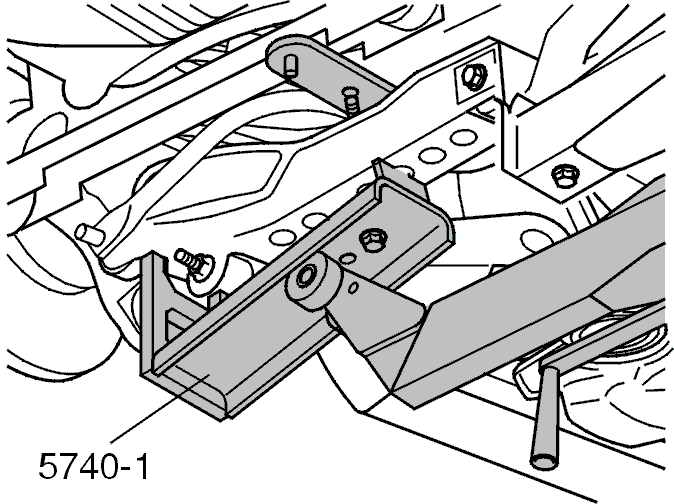

• направляющие 5740-1 на рычагах управления
• натяжное устройство.

Примечание: Расположение отверстий на правом рычаге управления отличается от расположения на левом рычаге управления.

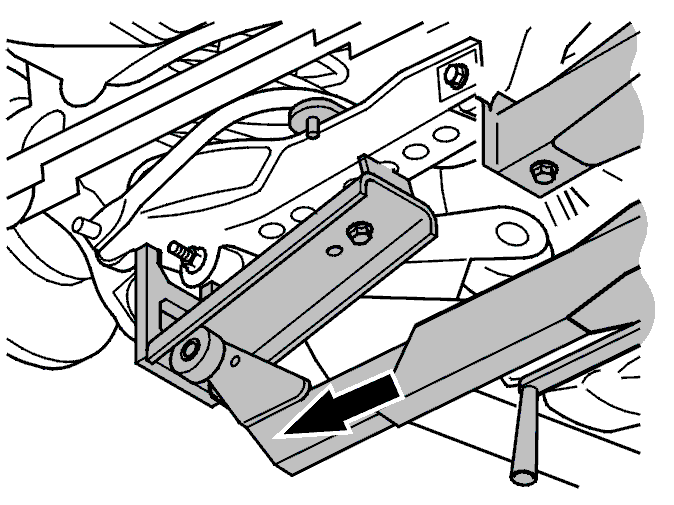

Убедитесь, что ролики расположены на направляющих на обеих сторонах рычагов управления.Натяжное устройство должно быть полностью вытянуто на обеих сторонах.

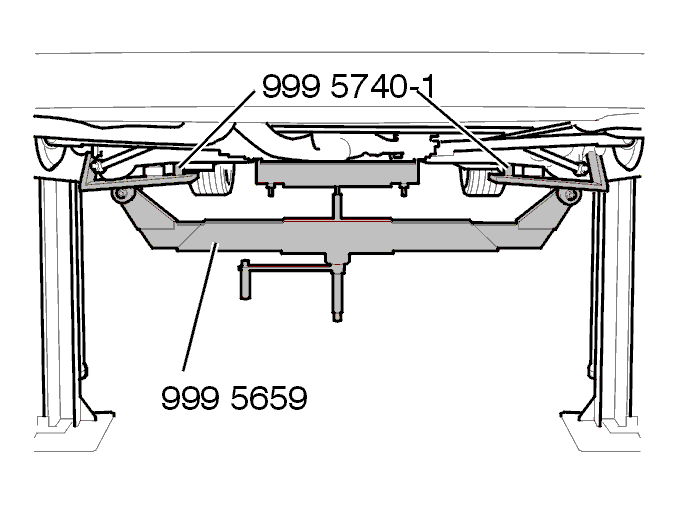

Поднимите рычаги управления в их нормальное положение при помощи натяжного устройства.

Нормальное положение (только 2WD)

Нормальное положение задней подвески - это расстояние от края крыла до центра колеса.
