Вторичный фиксатор типа гнезда

Общие указания

Обратите внимание, что данные указания имеют общий характер, на практике могут встречаться отступления от них.Рассматривайте показанные примеры и описанные процедуры в качестве общих указаний.

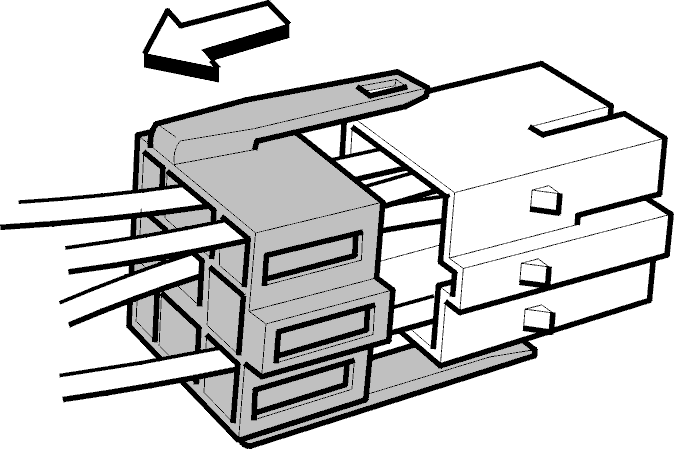

Отсоедините держатель гнезда/корпуса

Используйте узкую отвертку с шириной лезвия 3-4 мм.

• Осторожно освободите фиксирующие защелки/проушины на гнезде или на корпусе.

В различных типах разъемов может использоваться разное количество и расположение защелок/проушин. Это также может определяться размерами штырьков корпуса разъема.

Примечание: Проявляйте осторожность, чтобы не повредить фиксирующие защелки/проушины при отсоединении гнезда.

Снимите

• Снимите гнездо (и сместите его назад по проводам).

Выполните дальнейшие действия

Для замены кабельного контакта необходимо вытащить старый кабельный контакт из корпуса разъема.

• Перейдите к главе Различные типы кабельных контактовОбщие сведения о первичных фиксаторахИспользование инструментов для снятия выводовКогда в отверстии полости имеется две канавки для извлеченияОтверстие полости с одной канавкой для извлеченияКорпус разъема с полуоткрытой стороной контактовРазъемы с квадратными отверстиями полостейКорпуса контактов с круглыми отверстиями полостейРазъемы с одним контактом.
