Применимость
| Модель | Двигатель | Год |
|---|---|---|
| XC90 | B6294T | 2003–2006 |
| XC90 | B6324S | 2007–2010 |
| XC90 | B6324S5 | 2011–2014 |
| XC90 | B8444S | 2005–2011 |
| XC90 | D5244T18 | 2011–2014 |
| XC90 | D5244T4 | 2006–2012 |
| XC90 | D5244T5 | 2008–2014 |
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это,
основная информация в иллюстрациях всегда правильная.
Снятие
Снятие верхней панели

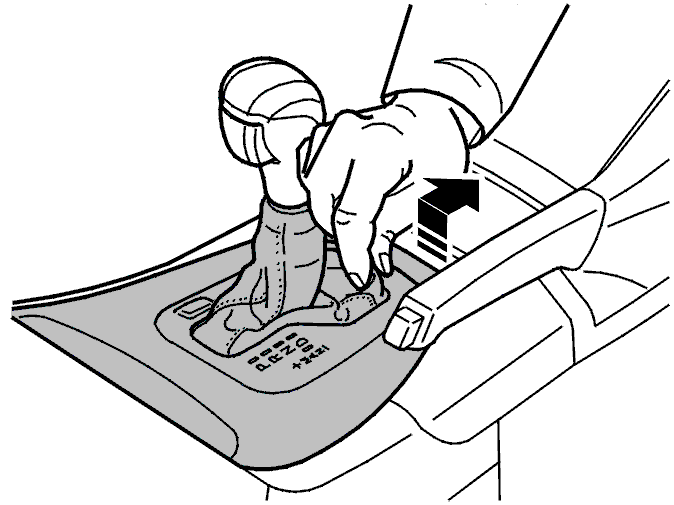

Возьмитесь за кожух и потяните его вертикально вверх. Нагните кожух назад.
Снятие ручки переключателя передач
Снимите ручку переключателя передач. См. Ручка переключателя передач, Geartronic, замена.
Снятие центральной консоли
Снимите центральную консоль. См. Центральная консоль, замена.
Снятие ограничителя узла переключателя передач

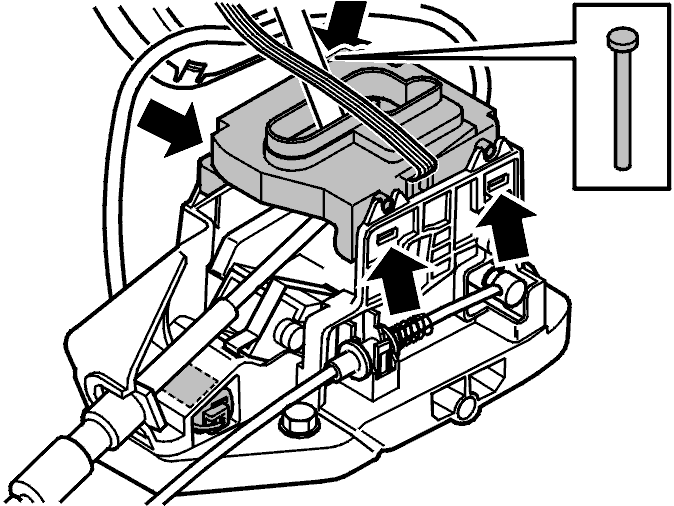

Вдавите четыре боковые защелки. Выньте ограничитель узла переключателя передач строго вверх.
Снятие печатной платы с ограничителя узла переключателя передач
Нажмите на защелки, фиксирующие держатель печатной платы.Отогните держатель и печатную плату.Переставьте весь держатель при замене ограничителя узла переключателя передач.Или же: Отделите печатную плату от 2 защелок на держателе и потяните печатную плату прямо вверх.
Снятие кожуха и выключателей с узла переключателя передач

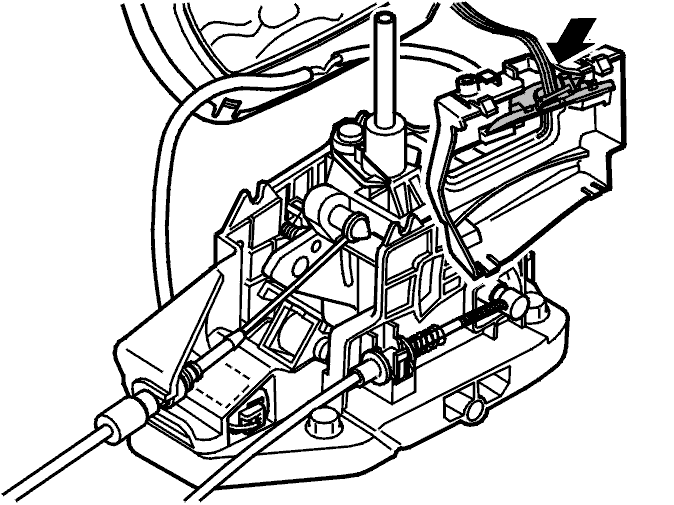

Выньте проводку из зажимов.Отсоедините задний разъем от узла переключателя передач.Вытяните передний разъем из узла переключателя передач.Разъедините разъемы.Отогните верхнюю панель и кожух.
Снятие и перестановка кожуха с верхней панели

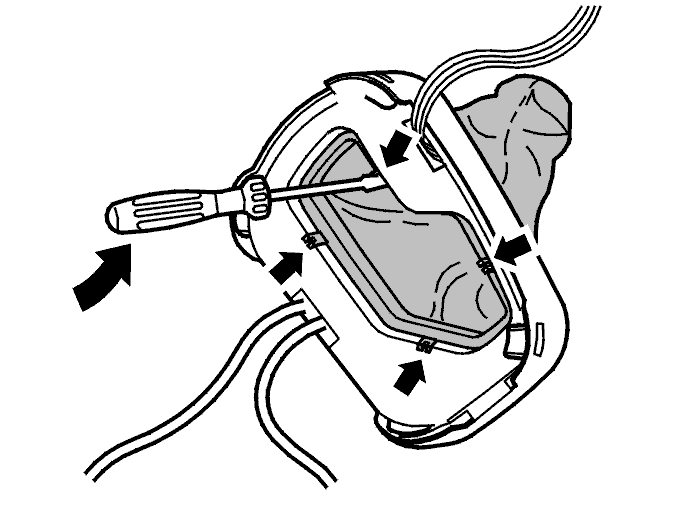

Надавите на защелки отверткой. Одновременно надавите на верхнюю часть кожуха.Замените узел верхней панели.
Установка
Установка кожуха
Установите кожух на верхнюю панель и вдавите его на место.
Установка печатной платы на ограничитель узла переключателя передач
Вставьте держатель под углом в ограничитель узла переключателя передач. Зафиксируйте его на месте.Или же: Установите печатную плату в вырез в держателе и зафиксируйте на месте. Заново установите держатель.
Установка ограничителя узла переключателя передач на узел переключателя передач
Установите:
- ограничитель узла переключателя передач и вдавите его на место в узле переключателя передач
- желтый стопорный штифт.
Убедитесь, что ограничитель узла переключателя передач надежно закреплен на месте.Подсоедините разъемы.Подсоедините задний разъем к узлу переключателя передач. Вставьте передний разъем под углом в узел переключателя передач.Прикрепите проводку к узлу переключателя передач.
Установка верхней панели
Установите:
- фиксирующую втулку кожуха над переключателем передач
- верхнюю панель.
Установка ручки переключателя передач и фиксирующего кронштейна
Установите ручку переключателя передач. См. Ручка переключателя передач, Geartronic, замена. Установите фиксирующий кронштейн. См. Ручка переключателя передач, Geartronic, замена.
Установка центральной консоли
Установите центральную консоль. См. Центральная консоль, замена.
