Вакуумная система, проверка (1999, 2000)

Отсоедините провод аккумулятора

См. Заметьте при отсоединении / подсоединении провода аккумулятора.

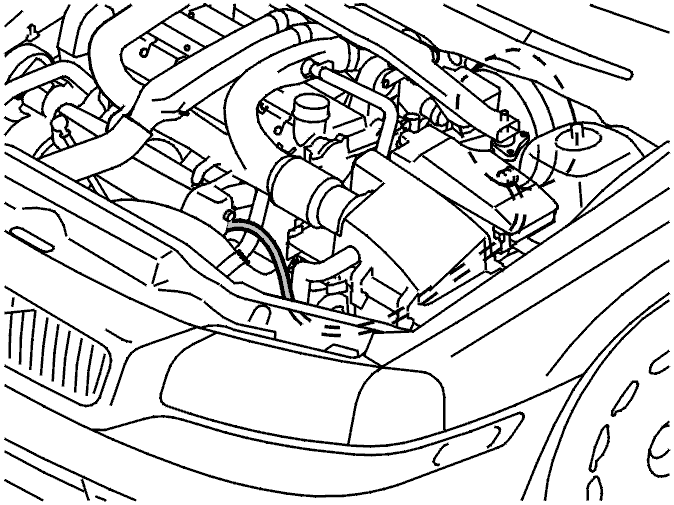

Проверьте вакуумный шланг

Проверьте:

• соединения вакуумного шланга у коллектора и у обратного клапана
• не зажат ли вакуумный шланг, и не трется ли он где-нибудь
• чтобы внутренняя оплетка вакуумного шланга была не порвана и не блокировала поток.Отсоедините шланг. Запустите двигатель. Проверьте разрежение.

Подготовка к проверке обратного клапана

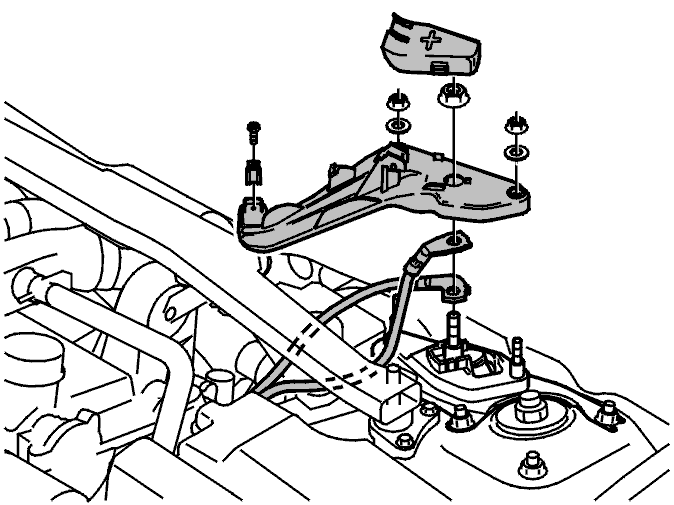

Снимите пластмассовую крышку над проводкой, как показано на иллюстрации.Снимите гайку положительного кабеля.Вытяните положительный кабель и отогните в сторону.Выверните гайку держателя кабеля.Снимите держатель.Подключите положительный кабель, чтобы можно было завести двигатель.

Проверьте обратный клапан

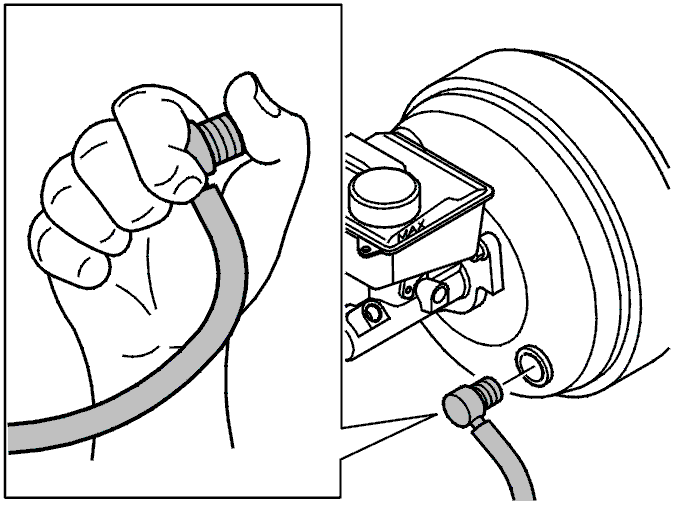

Проверьте функционирование обратного клапана.Запустите двигатель.Снимите обратный клапан с усилителя тормозов.Убедитесь, что имеется разрежение. Потрогайте обратный клапан.Установите заново обратный клапан.Надавите на вакуумный шланг регулятора давления. Послушайте нет ли звука утечки. Замените резиновую втулку, если есть утечка.Выключите двигатель.

Примечание: Замените неисправный обратный клапан.

Проверьте функционирование после замены обратного клапана

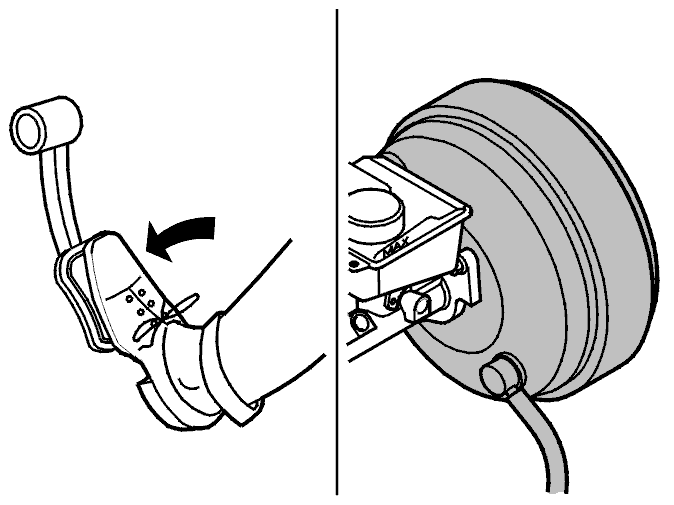

Несколько раз нажмите на педаль тормоза до тех пор, пока педаль не перестанет нажиматься.Удерживайте педаль нажатой. Запустите двигатель. Педаль должна начать сдвигаться и нажиматься легче.Отпустите тормоз. Выключите двигатель. Подождите 1 минуту. Затем нажмите на педаль. Педаль должна по-прежнему легко нажиматься, но должна становиться жестче при последующих нажатиях.Установите на место держатель положительного кабеля. Затяните гайки. Затяните до 10 Н·м.Установите на место положительные кабели и гайку. Затяните до 25 Н·м.Затяните гайки.

Снимите корпус воздухоочистителя

См. Тормозная трубка главный цилиндр / блок ABS, замена.

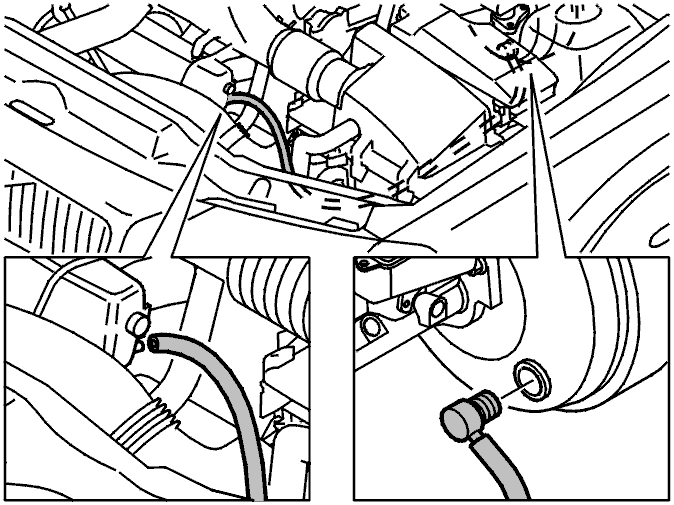

Снимите обратный клапан с усилителя тормозов. Снимите вакуумный шланг

Вытащите обратный клапан.Снимите шланг со впускного коллектора.Потяните шланг вперед между кронштейном гидравлического модулятора ABS и лонжероном.Замените поврежденную часть шланга.Перенесите обратный клапан в новую секцию шланга.

Установите вакуумный шланг

Установите:

• шланг с обратным клапаном позади кронштейна гидравлического модулятора ABS
• обратный клапан в усилитель тормозов
• шланг к впускному коллектору.

Проверьте усилитель тормозов

Проверьте, есть ли разрежение на усилитель тормозов. Для этого снимите шланг с обратного клапана.Несколько раз нажмите на педаль тормоза до тех пор, пока педаль не перестанет нажиматься.Удерживайте педаль нажатой. Запустите двигатель. Педаль должна начать сдвигаться и нажиматься легче.Отпустите тормоз. Выключите двигатель. Подождите 1 минуту. Затем нажмите на педаль. Педаль должна по-прежнему легко нажиматься, но должна становиться жестче при последующих нажатиях.Замените усилитель тормозов, если, при работающем на холостом ходу двигателе, педаль - жесткая и не нажимается.Чтобы заменить усилитель тормозов на автомобиле с левосторонним управлением, см. Усилитель тормозов, замена.Чтобы заменить на автомобиле с правосторонним управлением, см. Усилитель тормозов, замена.
